Устройства телемеханики многофункциональные ЭКОМ-ТМ, ГРСИ 70470-18
Номер госреестра:
70470-18
Наименование СИ:
Устройства телемеханики многофункциональные
Обозначение типа:
ЭКОМ-ТМ
Производитель:
ООО "Прософт-Системы", г.Екатеринбург
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.02.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69139
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства телемеханики многофункциональные «ЭКОМ-ТМ»
Назначение средства измерений
Устройства телемеханики многофункциональные «ЭКОМ-ТМ» (далее по тексту -
устройств) предназначены для измерений времени и унифицированных сигналов силы
постоянного тока, а также для синхронизации времени в периферийных устройствах, сбора
данных со счетчиков электрической энергии и других цифровых измерительных устройств
(ЦИУ), обработки полученной информации (в том числе расчета дополнительных параметров
по алгоритмам пользователя), её хранения и передачи в вышестоящие уровни автоматизированных
информационно-измерительных систем, ведения архивов расхода электрической энергии за
различные периоды, архивов профилей, параметров электросети; регистрации дискретных
сигналов о состоянии оборудования, выдачи сигналов управления.
Описание средства измерений
Принцип действия устройств основан на обмене данными в стандартизованных и
нестандартизованныхцифровыхпротоколахсвязисустройстваминижнегоуровня,
верификации, обработке, преобразовании и обмене данными с системами верхнего уровня в
стандартизованных цифровых протоколах.
Устройства применяются для создания систем диспетчерского и автоматического
контроля и управления территориально распределенными технологическими объектами, систем
коммерческого и технического учета электрической энергии.
Устройства обеспечивают:
-
измерение параметров режима электрических сетей и энергетического оборудования
с использованием измерительных преобразователей и счетчиков электрической энергии;
-
расчет интегральных и средних за интервалы архивирования значений параметров
измерений (телеизмерения интегральные);
-
дистанционныйконтрольпереключенийкоммутационногооборудованияс
использованием датчиков с выходным сигналом типа «сухой контакт» (телесигнализация);
-
удаленное управление энергетическим промышленным оборудованием с помощью
стандартных телеметрических сигналов (телеуправление);
-
синхронизацию собственных часов по встроенному или внешнему источнику
точного времени ГЛОНАСС/GPS и/или от NTP-серверов.
Попередаче телеметрических сигналовиархивнойинформацииустройства
обеспечивают работу по независимым портам (интерфейс Ethernet (IEEE 802.3), RS-232С, RS-
485, ИРПС) с использованием протоколов TCP/IP, МЭК-870-5-101-2006, МЭК-870-5-104-2006,
CRQ, Гранит радиальный, Гранит магистральный, Гранит - Микро, FT.3, TM800A. Также
устройства обеспечивают работу двух полукомплектов устройств в режиме «горячего»
резервирования.
Устройства представляют собой проектно-компонуемое, программно-конфигурируемое
изделие. Устройства содержат один базовый модуль и не более трех модулей расширения.
Устройства комплектуются следующими базовыми модулями:
1) модуль многофункциональный телемеханики ММТ-2.1;
2) модуль многофункциональный телемеханики ММТ-2.2.
Базовые модули устройств осуществляет следующие функции:
-
расчет параметров электрической сети (сила электрического тока, напряжение
электрического тока, электрическая мощность и т.д.);
-
логическая обработка собираемых данных;
-
выдача управляющих воздействий на аппараты в виде аналогового сигнала
или в виде цифрового кода по проводным или беспроводным каналам передачи данных (связи).
Лист № 2
Всего листов 5

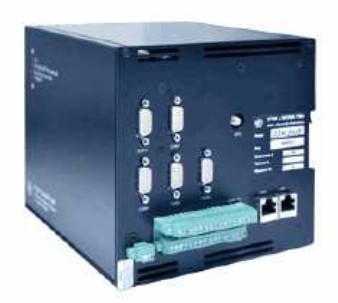

Рисунок 1 - Общий вид устройств с указанием мест пломбирования
от несанкционированного доступа и нанесения знака поверки
Программное обеспечение
В состав программного обеспечения (далее по тексту - ПО) устройств входит:
-
встроенное системное программное обеспечение (далее по тексту - СПО);
-
сервисное программное обеспечение, устанавливающееся на персональный
компьютер (стационарный или переносной).
Встроенное СПО делится на метрологически значимую и метрологически незначимую
части. Метрологически незначимая часть встроенного СПО может допускать изменения
и дополнения, не влияющие на идентификационные данные метрологически значимой части
встроенного СПО.
Сервисное ПО не является метрологически значимым и состоит из набора программ:
-
программа «Конфигурирование ЭКОМ-3000» - предназначена для настройки
устройств на конкретный технологический объект;
-
программа «Архив» - предназначена для тестирования устройств, просмотра
текущих и архивных значений, журнала событий устройств;
-
программа «Конфигуратор модулей телемеханики» - предназначена для настройки
модулей расширения;
-
программа «Анализатор 485» - предназначена для анализа потока данных между
модулями устройств с целью диагностики неполадок, возникающих при обмене данными по
последовательному интерфейсу.
Идентификационные данные метрологически значимой части встроенного CПО
устройств приведены в таблице 1.
Устройства комплектуются следующими модулями расширения:
1) модули ввода аналоговых сигналов TM32 - предназначены для измерений
унифицированных сигналов силы постоянного тока;
2) модули ввода дискретных сигналов TS32 - предназначены для сбора информации
датчиков телесигналов типа «сухой контакт» и передачи их состояний на верхние уровни
системы;
3) модули выдачи дискретных сигналов TC32 - предназначены приема команд
телеуправления, формирование и выдачи управляющих сигналов напряжения электрического
тока с возможностью работы в импульсном режиме и в режиме длительного удержания
выходного сигнала;
4) модули телеуправления TC4 - предназначены приема команд телеуправления,
формирование и выдачи управляющих сигналов напряжения электрического тока;
5) модули телесигнализации TS220E - предназначены для сбора информации
от датчиков телесигналов передачи их состояний на верхние уровни системы.
Общий вид устройств с указанием мест пломбирования от несанкционированного
доступа и нанесения знака поверки представлен на рисунке 1.
Места пломбировки
Место нанесения знака
поверки
Лист № 3
Всего листов 5
Таблица 1 - Идентификационные данные встроенного СПО устройств
Идентификационные данные (признаки)Значение
Идентификационное наименование СПОlibecom.so
Номер версии (идентификационный номер СПО), не ниже 13.00
Цифровой идентификатор СПОd394e4969e78e00aac4cf8fb375da0e9
Алгоритм вычисления цифрового идентификатора MD5
Уровень защиты встроенного СПО от непреднамеренных и преднамеренных изменений -
«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики устройств приведены
в таблице 2.
Диапазоны измерений силы постоянного тока, мА
±0,2
от 12 до 36
от 120 до 370
от 90 до 264
175×157×166
175×105×31
175×105×31
245×105×70
175×105×31
250×105×65
Значение
Таблица 2 - Метрологические и технические характеристики устройств
Наименование характеристики
Пределы допускаемой абсолютной погрешности собственных часов:
-
без коррекции от источника точного времени, с/сут
-
по источнику точного времени с использованием PPS-сигнала, мс
±1
±1
от -20 до +20
от -5 до +5
от 0 до +5
от 0 до +20
от +4 до +20
Пределы допускаемой приведенной (к диапазону измерений)
погрешности измерений силы постоянного тока, %
Параметры сети питания:
-
напряжение постоянного тока, В
-
с внешним источником питания:
а) напряжение постоянного тока, В
б) напряжение переменного тока при частоте от 47 до 63 Гц, В
Параметры сети питания:
-
напряжение переменного тока при частоте от 47 до 63 Гц, В
-
напряжение постоянного тока, В
от 90 до 264
от 12 до 36
от 120 до 370
20
5,0
IP 20
до IP 61
Потребляемая мощность, Вт, не более
Габаритные размеры (длина×ширина×высота), мм, не более:
-
модуль многофункциональный телемеханики ММТ-2.1 (ММТ-2.2)
-
модуль ввода дискретных сигналов TS32
-
модуль выдачи дискретных сигналов TC32
-
модуль телеуправления TC4
-
модуль ввода аналоговых сигналов TM32
-
модуль телесигнализации TS220E
Масса, кг, не более
Степень защиты от внешних воздействий
Степень защиты от внешних воздействий (при установке в шкаф)
Рабочие условия измерений:
-
температура окружающего воздуха, °С
-
относительная влажность воздуха при температуре +25 °С, не более %
Средняя наработка на отказ, ч
Средний срок службы, лет
от -30 до +50
90
125 000
20
Лист № 4
Всего листов 5
способом,
формуляра
Знак утверждения типа
наносится на боковую панель устройств офсетной печатью (или другим
не ухудшающим качества), на титульный лист руководства по эксплуатации и
типографским способом.
Комплектность средства измерений
Комплектность устройств представлена в таблице 3.
1 шт.
**
1
экз.
**
*
*
*
*
*
**
1 шт.
2 шт.
Количество
ЭКОМ-ТМ
Таблица 3 - Комплектность устройств
НаименованиеОбозначение
Устройство телемеханики многофункциональное
ПБКМ.424337.001
ЭКОМ-ТМ. Формуляр
Устройство телемеханики многофункциональное
ЭКОМ-ТМ. Руководство по эксплуатации на CDПБКМ.424337.001 РЭ
диске
Устройство телемеханики многофункциональное
ПБКМ.424337.001 ФО
ПБКМ.424337.001 МП
-
-
1 шт.
Устройство телемеханики многофункциональное
ЭКОМ-ТМ. Методика поверки на CD диске
Модули расширения:
Модуль ввода аналоговых сигналов TM32ПБКМ.426452.001
Модуль ввода дискретных сигналов TS32ПБКМ.426451.001
Модуль телесигнализации TS220E ПБКМ.426451.001-02
Модуль телеуправления TC4ПБКМ.426458.001
Модуль выдачи дискретных сигналов TC32ПБКМ.426455.001
Руководство по эксплуатации на CD диске на
каждый модуль расширения
Паспорт на каждый модуль расширения -
CD диск с сервисным ПО** -
Антенна ГЛОНАСС/GPSTrimble Bullet 57861-00
2J, 2J9001
Источник питания 24 В/2,5 АPULSE ml60.241,
ml100.100
Примечание - * - в соответствии с заказом
** - на партию поставляется один CD диск
Поверка
осуществляется по документу ПБКМ.424337.001 МП «Устройства телемеханики многофунк-
циональные «ЭКОМ-ТМ». Методика поверки», утвержденному ООО «ИЦРМ» 15.12.2017 г.
Основные средства поверки:
-
радиочасы МИР РЧ-02 (регистрационный номер в Федеральном информационном
фонде 46656-11);
-
калибраторуниверсальный9100(регистрационныйномервФедеральном
информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус устройств, на свидетельство о поверке или в формуляр.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к устройствам
телемеханики многофункциональным «ЭКОМ-ТМ»
ПБКМ 424337.001 ТУ Устройства телемеханики многофункциональные «ЭКОМ-ТМ».
Технические условия
Изготовитель
Общество с ограниченной ответственностью «Прософт-Системы»
(ООО «Прософт-Системы»)
ИНН 6660149600
Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194 а
Телефон: (343) 356-51-11
Факс: (343) 310-01-06
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области
метрологии»
Адрес: 142704, Московскаяобласть, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 77261-20 | Комплексы многофункциональные для тестирования кабельных соединений | МТК КС | АО "ОКБ "Аэрокосмические системы", г.Дубна | 2 года | Перейти |
| 27429-04 | Счетчики электрической энергии трехфазные многофункциональные | Альфа А3 | ООО "Эльстер Метроника", г.Москва | 12 лет | Перейти |
| 39954-08 | Комплексы автоматики и телемеханики | ЭЛЕСИ | ЗАО "ЭлеСи", г.Томск | 2 года | Перейти |
| 45239-10 | Устройства измерений электрической прочности изоляции | Hipot | Фирма "Megger Ltd.", Великобритания | 2 года | Перейти |
| 32287-06 | Устройства измерительные | ЦП8501 | ООО "МНПП "Электроприбор", Беларусь, г.Витебск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
