Газоанализаторы фторида водорода LGR мод. Ultraportable, ГРСИ 70454-18
Номер госреестра:
70454-18
Наименование СИ:
Газоанализаторы фторида водорода
Обозначение типа:
LGR мод. Ultraportable
Производитель:
Фирма "Los Gatos Research, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.02.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69123
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы фторида водорода LGR модель Ultraportable
Назначение средства измерений
Газоанализаторы фторида водорода LGR модель Ultraportable (далее - газоанализаторы)
предназначены для измерений объемной доли фторида водорода в воздушных средах.
Описание средства измерений
Принцип действия газоанализаторов - оптический, основан на спектроскопии
внутрирезонаторного поглощения. Метод заключается в измерении поглощения излучения
анализируемой пробой газовой смеси, которой заполняется оптический резонатор высокой
добротности.
Генерируемое лазерное излучение поступает в резонатор и многократно отражается
от расположенных внутри зеркал. В результате обработки поступающего с приемника сигнала
определяется поглощение излучения, которое прямо пропорционально содержанию фторида
водорода в анализируемой пробе газовой смеси. Отбор пробы осуществляется газоанализатором
принудительно, в непрерывном циклическом режиме. Газоанализатор является переносным
прибором в корпусе в виде транспортного чемодана. Результаты измерений отображаются на
экране монитора или планшетного компьютера.

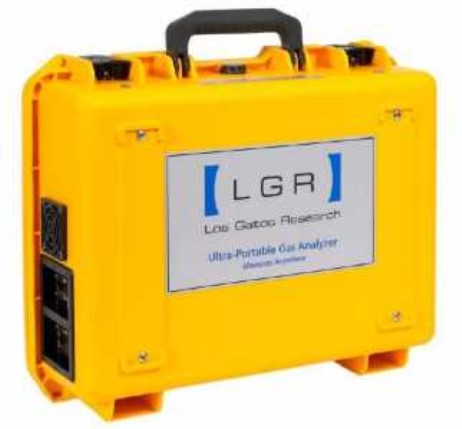

Общий вид газоанализатора, схема пломбировки от несанкционированного доступа
и обозначение места нанесения знака поверки представлены на рисунке 1.
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), которое осуществляет
следующие функции:
- расчет объемной доли фторида водорода;
- передача результатов измерений по интерфейсу цифровой связи;
Место для нанесения знака поверкиМесто пломбирования
Рисунок 1 - Общий вид газоанализаторов фторида водорода LGR модель Ultraportable
Лист № 2
Всего листов 5
- контроль целостности программных кодов ПО, настроечных и калибровочных
констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- контроль внешней цифровой связи.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических
характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОUltraportable HF analyzer
Номер версии (идентификационный номер) ПО не ниже 73a71bc
Метрологические и технически характеристики
от 0 до 30
Таблица 2 - Основные метрологические характеристики
Диапазон показанийДиапазон измеренийПределы допускаемой основной
объемной доли фторидаобъемной доли фто-погрешности, %
водорода, млн
-1
рида водорода, млн
-1
приведенной (γ)относительной (δ)
от 0 до 0,6 включ.±20-
св. 0,6 до 2,0 - ±20
Значение
0,5
±0,1
±0,2
±0,1
±0,2
0,2
Таблица 3 - Метрологические характеристики
Наименование характеристики
Предел допускаемой вариации показаний, в долях от предела
допускаемой основной погрешности
Пределы допускаемой дополнительной погрешности от влияния
изменения температуры окружающей среды в пределах рабочий
условий на каждые 10 °С, в долях от предела допускаемой основной
погрешности
Пределы допускаемой дополнительной погрешности от влияния
изменения относительной влажности окружающей среды в пределах
рабочий условий, в долях от предела допускаемой основной
погрешности
Пределы допускаемой дополнительной погрешности от влияния
изменения атмосферного давления в пределах рабочий условий, на
каждые 5 кПа, в долях от предела допускаемой основной погрешности
Пределы допускаемой дополнительной погрешности от влияния
неизмеряемых компонентов, перечень и содержание в воздухе которых
указан в Руководстве по эксплуатации на газоанализатор, и содержание
которых ≤0,5 ПДК по ГОСТ 12.1.005 - 88 или ГН 2.1.6.1338, в долях
от предела допускаемой основной погрешности
Предел допускаемого изменения показаний за 24 часа непрерывной
работы, в долях от предела допускаемой основной погрешности
Нормальные условия измерений:
-температура окружающей среды, °С
-относительная влажность, %
-атмосферное давление, кПа
от +18 до +22
60±5
101,3±0,5
Лист № 3
Всего листов 5
Значение
10
230±23
50±1
70
5
178
356
470
15
Таблица 4 - Основные технические характеристики
Наименование характеристики
Время прогрева, мин, не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А
Время установления показаний, мин, не более
Габаритные размеры, мм:
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность окружающей среды, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от 0 до +45
от 10 до 80
от 84 до 106,7
10
24000
Пределы допускаемой суммарной
погрешности, %
Таблица 5 - Пределы допускаемой суммарной относительной (приведенной) погрешности
газоанализаторов при контроле ПДК
врз
вредных веществ в воздухе рабочей зоны в условиях
эксплуатации (в соответствии с Приказом Минздравсоцразвития РФ № 1034 от 09.09.11)
КонцентрацияПределы допускаемой основной
вредных веществпогрешности в соответствии
в воздухе с таблицей 3
1)
, %
рабочей зоныприведеннойотносительнойприведеннойотносительной
от 0 до 1 ПДК
врз
2)
±20 - ±25 -
≥1 ПДК
врз
-±20-±25
________________________
1)
Условия для выполнения требований по суммарной погрешности определяются
по данной таблице на основании данных о пределах допускаемой основной погрешности
средства измерения в соответствии с таблицей 3.
2)
ПДК
врз
предельно-допустимая концентрация вредного вещества в воздухе рабочей
зоны в соответствии с ГОСТ 12.1.005-88.
эксплуатации (типографским методом)
газоанализатора (методом шелкографии
Знак утверждения типа
наносится на титульный лист руководства по
и на специальную табличку на задней панели
или типографским методом).
Комплектность средства измерений
Таблица 6 - Комплектность газоанализатора
НаименованиеОбозначение
Газоанализатор фторида водорода LGR модель Ultraportable
Монитор -
Клавиатура-
Компьютерная мышь-
Комплект принадлежностей-
Комплект запасных частей-
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Лист № 4
Всего листов 5
Продолжение таблицы 6
Наименование
Руководство по эксплуатации
Методика поверки
Блок питания
Обозначение
-
МП-242-2143-2017
-
Количество
1 экз.
1 экз.
1 шт.
Поверка
осуществляется по документу МП-242-2143-2017 «Газоанализаторы фторида водорода LGR
модель Ultraportable. Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева»
01 декабря 2017 г.
Основные средства поверки:
- генератор газовых смесей ГГС модификации ГГС-Т, регистрационный номер
в Федеральном информационном фонде по обеспечению единства измерений 62151-15;
- источники микропотоков газов и паров ИМ, исполнение ИМ 130-М-А2, регистрационный
номер в Федеральном информационном фонде по обеспечению единства измерений 15075-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на газоанализатор,
как показано на рисунке 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам
фторида водорода LGR модель Ultraportable
Приказ Министерства здравоохранения и социального развития Российской Федерации
№ 1034 от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государственного
регулирования обеспечения единства измерений и производимых при выполнении работ по
обеспечению безопасных условий и охраны труда, в том числе на опасных производственных
объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
Техническая документация фирмы «Los Gatos Research, Inc», США.
Изготовитель
Фирма «Los Gatos Research, Inc», США
Адрес: 3055 Orchard Drive, San Jose, CA 95134, USA
Заявитель
Общество с ограниченной ответственностью «Центр технического сопровождения
«НАУКА» (ООО «ЦТС «НАУКА»)
ИНН 7706801823
Адрес: 119049, РФ, г. Москва, ул. Мытная, дом 28,стр. 3
Телефон: (495) 669 39 72
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
