Резервуар стальной вертикальный цилиндрический РВС-3000, ГРСИ 70448-18
Номер госреестра:
70448-18
Наименование СИ:
Резервуар стальной вертикальный цилиндрический
Обозначение типа:
РВС-3000
Производитель:
АО "Самаранефтегаз", г.Самара
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 2
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69116
об утверждении типа средств измерений
Лист № 1 Trial
листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной вертикальный цилиндрический РВС-3000
Назначение средства измерений
Резервуар стальной вертикальный цилиндрический РВС-3000 (далее - резервуар)
предназначен для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание средства измерений
Принцип действия резервуара стального вертикального цилиндрического РВС-3000
основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуар стальной вертикальный цилиндрический РВС-3000 представляет собой
наземный вертикальный сварной (полистовое исполнение) сосуд с плоским днищем. Основанием
является гидрофобный слой из битумно-песчаной смеси. Резервуар снабжен люками-лазами,
штуцерами, стационарной крышей. Резервуар снабжен лестницей для доступа на крышу. Резервуар
оснащен, необходимыми техническими устройствами для проведения операций по приему,
хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой,
хлопушками с боковым управлением и перепускным устройством уравнивания давления на
хлопушку; механическим дыхательным и гидравлическим предохранительным клапанами;
устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным
оборудованием. Резервуар оснащен молниезащитой, защитой от статического электричества
и вторичных проявлений молний. Установка резервуара - наземная.
Резервуар стальной вертикальный цилиндрический РВС-3000 с заводским номером 2,
распложен на территории Акционерного общества “Самаранефтегаз”, Блочная кустовая насосная
станция Козловская(АО “Самаранефтегаз”, БКНС Козловская). Общий вид резервуара
РВС-3000 представлен на рисунке 1.

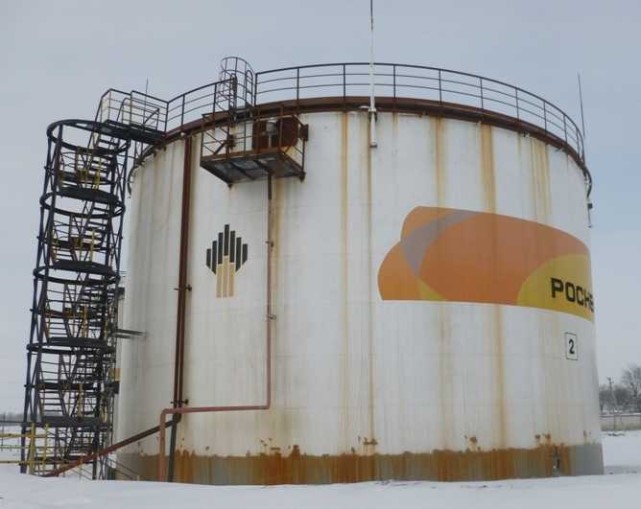

Рисунок 1 - Общий вид резервуара РВС-3000
Пломбирование резервуара стального вертикального РВС-3000 не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Метрологические и основные технические характеристики резервуаров приведены
в таблицах 1 и 2.
Предельная
высота
наполнения,
мм
Заводской
номер
Номинальная
м³
Таблица 1 - Метрологические характеристики
Наименование характеристики
Пределы
допускаемой
погрешности
вместимость,
м³
Базовая
высота
резервуара
вместимость,
относительной
Геометрическая
резервуара,
вместимостимм
резервуара, %
Резервуар стальной вертикальный цилиндрический РВС-3000
23000±0,202968,86212457
10500
Средний
срок
службы,
лет
Заводской
номер
резервуара
Температура
хранимой
жидкости,
˚C
Таблица 2 - Основные технические характеристики
Наименование характеристики
Температура
Высота Внешний окружающей Масса
резервуара, диаметр, среды при резервуара,
мм мм эксплуата- кг
ции, ˚C
Резервуар стальной вертикальный цилиндрический РВС-3000
21195018996от -40 до +50от -40 до +5080305
30
Знак утверждения типа
наносится на титульный лист паспорта резервуара методом печати.
Комплектность средства измерений
РВС-3000
1 шт.
Обозначение
Количество
Таблица 3 - Комплект резервуара
Наименование
Резервуар стальной вертикальный
цилиндрический
Паспорт
Градуировочная таблица
Методика поверки
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки (с изменениями № 1 и № 2)»
Основные средства поверки:
Рулетка измерительная 2-го класса точности по ГОСТ 7502-98, Р30У2К, регистрационный
№ 46391-11.
Рулетка измерительная с грузом 2-го класса точности по ГОСТ 7502-98, Р20Н2Г,
регистрационный № 46391-11.
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Лист № 3
Всего листов 3
Термометр лабораторный ТЛ-4, регистрационный № 303-91.
Динамометр общего назначения ДПУ-0,01-2 по ГОСТ 13837, регистрационный № 1808-63.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Линейка измерительная металлическая, регистрационный № 20048-05.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль ШЦ, регистрационный № 57709-14.
Допускается применение аналогичных средств поверки обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте
подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим с защитной стенкой РВС-3000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Изготовитель
Акционерное общество «Самаранефтегаз» (АО «Самаранефтегаз»)
ИНН 6315229162
Адрес: 443071, г.Самара, пр-кт. Волжский, д.50
Телефон: +7 (846) 337-59-79
Факс: +7 (846) 337-59-79
E-mail:
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)
Адрес: 443125, Россия, г. Самара, ул. Губанова, 20а
Почтовый адрес: 443076, Россия, г. Самара ул. Партизанская, 173
Телефон: +7 (846) 279-11-66
Е-mail:
Аттестат аккредитации АО «Метролог» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311958 от 07.12.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
