Номер госреестра:
70444-18
Наименование СИ:
Автоцистерна
Обозначение типа:
АЦ-9,1
Производитель:
ООО ПФК "Трансмастер", г.Челябинск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69112
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автоцистерна АЦ-9,1
Назначение средства измерений
Автоцистерна АЦ-9,1, является транспортной мерой полной вместимости и предназначен
для транспортирования и кратковременного хранения нефтепродуктов плотностью от 700
до 860 кг/м
3
.
Описание средства измерений
Принцип действия автоцистерны АЦ-9,1 (далее-АЦ) основан на измерении объема
жидкости, залитой под мерный угольник (уровень налива), приваренный к горловине обечайки
цистерны.
Автоцистерна АЦ-9,1 состоит из сварной цистерны овального сечения, изготовленной
из листового железа и установленной на шасси Урал-4320-1951-40.
Корпус цистерны состоит из обечайки, двух овальных днищ, ограничивающих
цистерну с торцов, внутри имеются перегородки-волнорезы с отверстиями-лазами.
В верхней части цистерны приварена прямоугольная горловина, на которой установлен
заливной люк, который крепится с помощью болтов, гаек и шайб.
Кроме того, на заливном люке смонтирован дыхательный клапан, патрубок для отвода
паров нефтепродуктов.
К внутренней стенке обечайки горловины приварен мерный угольник, указывающий
максимальный верхний уровень налива и предназначен для визуального контроля наполнения
цистерны топливом до калиброванного объёма.
К горизонтальной полке угольника, заподлицо с краем полки, прикреплена с помощью
заклепок накладная алюминиевая пластина. Угольник приварен к горловине и скреплен со
стенкой горловины с помощью заклепки из цветного металла.
Внизу цистерны смонтирован донный клапан для слива нефтепродуктов.
Корпус цистерны крепится к раме автомобиля Урал-4320-1951-40.
АЦ рассчитана на эксплуатацию при безгаражном хранении.
Общий вид средства измерений представлен на рисунке 1.
Место пломбировки от несанкционированного доступа представлен на рисунке 2.
Лист № 2
Всего листов 4

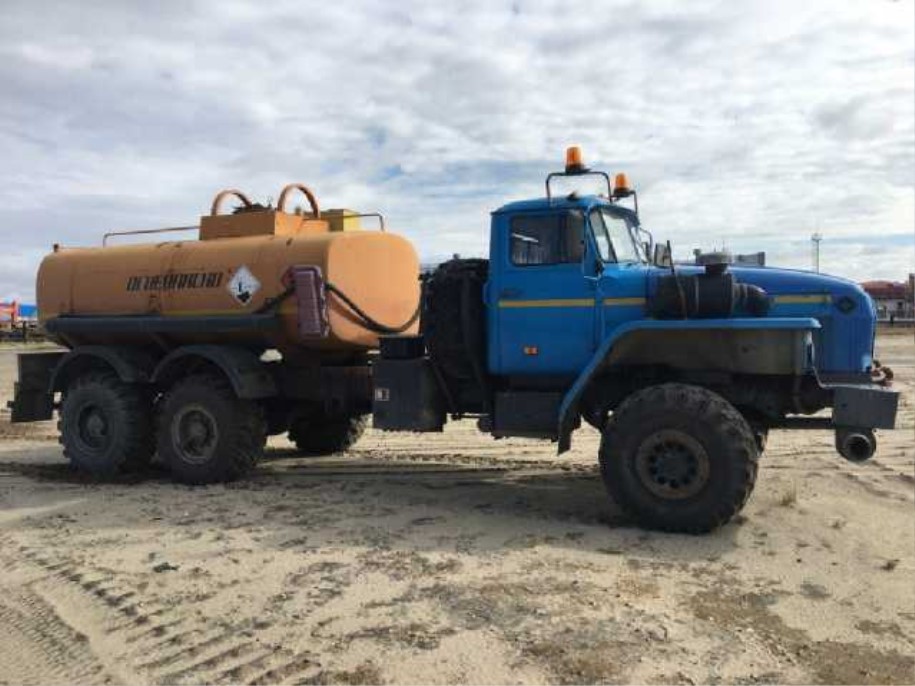

Рисунок 1 - Общий вид средства измерений АЦ-9,1.

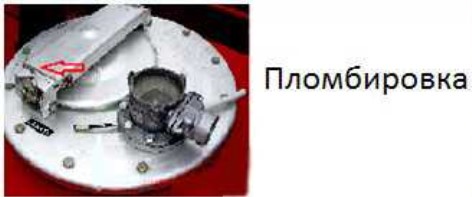

Рисунок 2 - Место пломбировки от несанкционированного доступа.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Номинальная вместимость, м
3
(л)
9,1 (9100)
Количество отсеков
1
±0,4
Таблица 1 - Метрологические характеристики
Наименование характеристики
Значение
Пределы допускаемой относительной погрешности АЦ, как меры
полной вместимости при +20 °С, %
Лист № 3
Всего листов 4
Значение
5300
16000
3840
1230
2000
Таблица 2 - Основные технические характеристики
Наименование характеристики
Масса снаряженного автоцистерны, кг, не более
- на переднюю ось
- на заднюю ось
Длина цистерны, мм, не более
Высота цистерны, мм, не более
Ширина цистерны, мм, не более
Условия эксплуатации:
температура окружающего воздуха, ºC
влажность воздуха при температуре +25 °С, %
Срок службы, лет, не менее
от -50 до +50
до 95
10
Знак утверждения типа
наносится на маркировочную табличку, установленную на горловине цистерны, фотохимическим
способом и на титульном листе паспорта типографским способом.
Комплектность средства измерений
2 шт.
АЦ-9,1
Таблица 3 - Комплектность средства измерений
Наименование
Рукав напорно-всасывающий
Ду 80 с соединительной арматурой
Противооткатный упор
Огнетушитель
Упаковочный лист
Паспорт
2 шт.
2 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.600-2011 «Государственная система обеспечения
единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
-
мерник эталонный 2 разряда по ГОСТ 8.470-82, вместимость 2015,000 дм
3
,
регистрационный номер 62849-15;
-
мерник металлический эталонный 1 разряда М1P-100-01, вместимость 100 дм
3
,
регистрационный номер 67392-17;
-
секундомер механический СОП-пр-2а-2-010 класс точности 2, регистрационный номер
11519-88;
-
рулетка измерительная Р10У3К, диапазон измерений от 0 до 10 м, регистрационный
номер 26278-04;
-
весы автомобильные циферблатные 5003РС-60Ц3Ас, диапазон измерений от 1 до 60 т,
регистрационный номер;
-
штангенциркуль электронный ШЦЦ-II-250-630-0,1, диапазон измерений от 250 до 630 мм,
регистрационный номер 36680-08;
-
термометр ТЛ-4, диапазон измерения температуры от 0 до плюс 55
о
С,
регистрационный номер в Федеральном информационном фонде средств измерений 303-61;
-
стеклянные меры вместимости (цилиндры) по ГОСТ 1770-74;
-
контрольный уровень по ГОСТ 9392-2009;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Лист № 4
Всего листов 4
Знак поверки наносится на заклепку угольника уровня налива топлива в горловине
цистерны ударным способом и на свидетельство поверки в месте подписи поверителя.
Сведения о методиках (методах) измерений
Методика измерений согласно ГОСТ 8.600-2011 «Государственная система обеспечения
единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Нормативные и технические документы, устанавливающие требования к автоцистерне
АЦ-9,1
ГОСТ 8.470 - 82 ГСИ. Государственная поверочная схема для средств измерений объема
ГОСТ 8.600 - 2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
Техническая документация ООО ПФК «Трансмастер»
Изготовитель
Общество с ограниченной ответственностью ПФК «Трансмастер»
(ООО ПФК «Трансмастер»)
ИНН 7415969440
Адрес: 454144 Челябинская обл., г.Челябинск , ул. Солнечная, дом 6 В
Телефон: (3513) 242844
Заявитель
Общество с ограниченной ответственностью «Газпром переработка»
(ООО «Газпром переработка»)
ИНН 1102054991
Юридический адрес: 628408, г. Сургут, РФ, Тюменская область, Ханты-Мансийский
автономный округ-Югра, ул. Островского, д. 16
Адрес местонахождения: 194044, г. Санкт - Петербург, ул. Смолячкова, д. 6, корпус 1,
строение 1
Телефон: (3496) 36 45 88, 36 45 22
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии»
Адрес: Россия, РТ, 420088, г. Казань, ул. 2-ая Азинская д. 7а
Телефон: (843) 272-70-62, факс (843) 272-00-32
Web-сайт: vniir.org
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
