Номер госреестра:
70433-18
Наименование СИ:
Комплексы измерительные
Обозначение типа:
WST Ревизор
Производитель:
ООО "Научно-техническая лаборатория Электронные Инструменты", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.02.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69099
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные WST Ревизор
Назначение средства измерений
Комплексы измерительные WST Ревизор (далее по тексту - комплексы WSTR)
предназначены для измерений, регистрации и мониторинга температуры и относительной
влажности беспроводных систем WST.
Описание средства измерений
Принцип действия комплексов WSTR основан на измерении и преобразовании
в автономных тегах-регистраторах Wireless Sensor Tags (далее по тексту теги WST-#) данных
в кодовые сигналы, и дальнейшей их передаче по беспроводным сетям для их обработки
в менеджерах WST-ETM, подключённых к Интернету, и дальнейшего хранения и визуализации
данных на удалённом сервере с помощью веб-сервиса WST_WebUI (размещённого на сайте
НТЛ «ЭлИн» по адресу
, при доступе к которому пользователь получает
возможность полномасштабной поддержки по анализу и выводу данных в беспроводных
системах мониторинга WST.
Комплексы измерительные WST Ревизор выпускаются в модификациях: WSTR-13,
WSTR-Pro, WSTR-Pro-ALS.
Комплексы WSTR позволяют формировать и переконфигурировать системы WST,
а также оптимизировать режим их эксплуатации, управлять состоянием тегов и менеджеров
в части изменения их установочных параметров, контролировать текущие значения основных
параметров системы, извлекать результаты мониторинга из облачной базы данных, а также
выполнять их коррекцию, онлайн и офлайн-визуализацию, распечатку и архивирование
для дальнейшей обработки.
Каждый комплекс WSTR состоит из:
- тегов WST-# модификаций: WST-13, WST-Pro, WST-Pro+, WST-Pro-ALS, WST-Pro-ALS+;
- менеджера тегов Ethernet Tag Manager (далее по тексту менеджер WST-ETM);
- удалённого сервера, защищённого паролем (
с установленным
специализированным программным обеспечением.
Все автономные теги WST-# обеспечивают измерение и мониторинг температуры
и относительной влажности окружающей их среды.
В Таблице 1 приведён перечень комплексов WSTR с входящими в них модификациями
тегов WST-#.
Тип
комплекса
WSTR
Тип
тега
WST-#
Модификация
тега WST-#
Встроенная
память
результатов
WSTR-13
WST-13
нет
есть
нет
нет
WSTR-Pro
WSTR-
Pro-ALS
WST-Pro-ALS+
5460 отсчётов
нет
есть
есть
Таблица 1
Наличие
датчика для
индикации
движения
Наличие
датчика для
индикации
освещённости
Наличие
защиты
от пыли
и брызг
WST-Pro
WST-Pro+
WST-Pro-ALS
8192 отсчётов
8192 отсчётов
5460 отсчётов
есть
есть
нет
нет
нет
есть
нет
есть
нет
WST-
13
WST-
Pro
WST-
Pro-
ALS
Лист № 2
Всего листов 6
На рисунках 1, 2 представлен общий вид комплексов измерительных WST Ревизор.

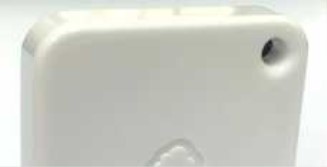

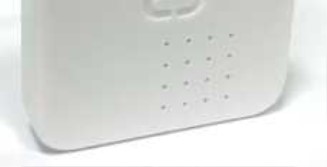

Рисунок 1 - Общий вид тегов WST-#
Конструктивно каждый тег типа WST-# представляет собой миниатюрное автономное
устройство, размещённое в плоском разъёмном корпусе-футляре. Внутри корпуса расположена
многослойная печатная плата с электронной схемой тега, на которой установлена сменная
литиевая батарея питания тега CR2032.
Электронная схема любого тега содержит встроенный микроконтроллер, датчик
температуры и датчик относительной влажности, пьезозуммер и светодиод, которые могут
генерировать соответственно звуковой и световой сигналы.
Схемы тегов модификаций WST-13, WST-Pro и WST-Pro+ содержат датчик движения,
который может также исполнять функцию индикатора контроля положения дверей. Схема
тегов модификаций WST-Pro-ALS и WST-Pro-ALS+ содержит фотоэлектрический датчик
освещённости.
Показания датчиков движения и датчиков освещённости тегов WST-# не нормируются
и используются в качестве индикатора наличия/отсутствия движения и индикатора наличия/
отсутствия освещённости, соответственно.
Схемы тегов модификаций WST-Pro, WST-Pro+, WST-Pro-ALS и WST-Pro-ALS+ в
отличие от схемы тега модификации WST-13, имеют дополнительный узел оперативной памяти
для хранения значений температуры, влажности и освещённости, накапливаемых при потере
радиосвязи с менеджером WST-ETM.
Теги модификаций WST-Pro+ и WST-Pro-ALS+ отличаются от тегов модификаций
WST-Pro и WST-Pro-ALS только повышенной пылевлагозащитой.
Менеджер тегов Ethernet Tag Manager предназначен для доступа к тегам WST-# по
радиоканалу с целью организации их информационного обмена с веб-сервисом WST_WebUI
через Интернет. Для эксплуатации необходимо обеспечить менеджер питанием и подключить
его к проводному Интернету.
Условное обозначение изделия при заказе и в конструкторской документации
в зависимости от типа используемого в нём тега WST-# и степени защиты тега (группа IP)
по ГОСТ 14254-2015 выполняется следующим образом:
Комплекс измерительный WSTR-##
ТУ 4211-003-75525306-17
Тип используемых тегов WST-#:
WST-13.…………………..…………13
WST-Pro…………...………..............Pro
WST-Pro-ALS…………………
…......
Pro-ALS
Степень защиты, обеспечиваемая корпусом тегов (IP):
IP41……………………...................... символ отсутствует
IP54…………………
…........................
символ ‘+’
Лист № 3
Всего листов 6

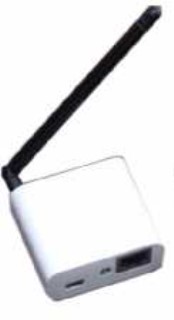

Рисунок 2 - Общий вид менеджера тегов WST-ETM
Пломбирование WST-# и WST-ETM не предусмотрено.
Программное обеспечение
Программное обеспечение комплексов измерительных WST Ревизор предназначено
для обеспечения работы всех компонентов комплекса и состоит из двух частей: встроенного
и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО тегов
WST-# и менеджеров WST-ETM находится в ПЗУ микроконтроллеров каждого тега и каждого
менеджера и не доступно для внешней модификации.
Внешнее ПО комплексов измерительных WST Ревизор реализовано в виде веб-сервиса
WST_WebUI, размещено на жёстком диске корпоративного веб-сервера НТЛ «ЭлИн» и доступно
по адресу
.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий»
для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией
по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО тегов WST-# представлены в таблице 2.
2
Значение
MyTagList.Tag
Таблица 2
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО,
не ниже
Цифровой идентификатор программного
обеспечения
13 (для тегов типа WST-13)
21 (для тегов типа WST-Pro)
26 (для тегов типа WSTR-Pro-ALS)
Идентификационные данные встроенного ПО менеджеров WST
-
ETM представлены
в таблице 3.
7
По номеру версии
Значение
MyTagList.ethAccount+TagManagerEntry
Таблица 3
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО,
не ниже
Цифровой идентификатор программного
обеспечения
Лист № 4
Всего листов 6
Идентификационные данные внешнего ПО комплексов измерительных WST Ревизор
представлены в таблице 4.
Таблица 4
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор программного обеспечения
Значение
WST_WebUI
1612.02
По номеру версии
Метрологические и технические характеристики
Метрологические и технические характеристики тегов WST-#, входящих в состав
комплексов измерительных WST Ревизор приведены в таблице 5.
±5,0
0,12
один верхний и один нижний
200
44×41×8,5
Таблица 5
Наименование характеристики
Диапазон измерений температуры, °C
Пределы допускаемой абсолютной погрешности
при измерении температуры в зависимости от диапазона
измерения, °C
Значения
от -40 до +85
±1,2 (от -40 до -30 °C включ.)
±1,0 (св. -30 до -15 °C включ.)
±0,8 (св. -15 до 0 °C включ.)
± 0,5 (св. 0 до +65 °C включ.)
± 0,9 (св. +65 до +85 °C)
0,02
от 0 до 100
от 3 до 98
0,5; 1; 2; 5; 10; 15; 30; 60; 240
нет
8192
5460
от 431,04 до 439,36
ZGW005
IP41
IP54
Батарея CR2032
Разрешающая способность при измерении температуры, °C
Диапазон показаний относительной влажности, %
Диапазон измерений относительной влажности, %
Пределы допускаемой абсолютной погрешности
при измерении относительной влажности, %
Разрешающая способность при измерении относительной
влажности, %
Программируемый интервал между измерениями, мин
Количество накопленных результатов температуры и
влажности при отсутствии радиосвязи с менеджером, шт.
- WST-13
- WST-Pro, WST-Pro+
- WST-Pro-ALS, WST-Pro-ALS+
Количество программируемых пределов при контроле
температур/влажности/освещенности
Диапазон частот, используемый при радиообмене, МГц
FCC-идентификатор модели беспроводного устройства
Предельная дальность связи с менеджером при прямой
видимости и настройках по умолчанию, м
Степень защиты, обеспечиваемая корпусом
по ГОСТ 14254-2015:
- WST-13, WST-Pro, WST-Pro-ALS
- WST-Pro+, WST-Pro-ALS+
Электропитание
Габаритные размеры, не более, мм
(длина
´
ширина
´
высота)
Масса, не более, г
Средняя наработка до отказа, ч, не менее
Средний срок службы, лет, не менее
15
40 000
6
Лист № 5
Всего листов 6
Технические характеристики менеджеров WST-ETM, входящих в состав комплексов
измерительных WST Ревизор приведены в таблице 6.
Тип Ethernet-порта
Таблица 6
Наименование характеристики
Диапазон частот, используемый при радиообмене, МГц
Максимальная мощность передатчика, мВт
Максимальное число тегов WST-#, обслуживаемых одним менеджером
FCC-идентификатор модели беспроводного устройства
Входное напряжение питания, В
Максимальный ток потребления, не более, мА
Температура окружающего воздуха,
°
С
Относительная влажность воздуха, не более, %
Габаритные размеры, мм (длина
´
ширина
´
высота)
Масса без сетевого адаптера и кабелей питания и подключения, г
Значения
от 431,04 до 439,36
1
40
ZGW004
10Base-T (Сервер DHCP,
порты: 80 и 6667)
от 4,5 до 5,5
300
от +10 до +35
80
48×55×22
55
Знак утверждения типа
наносится на титульный лист (в правом верхнем углу) паспорта на комплексы измерительные
WST Ревизор типографским способом, а также на корпуса менеджеров и тегов посредством
наклейки соответствующих номерных этикеток.
Комплектность средства измерений
1 экз.
Количество
1 шт. (по дополнительному заказу
допускается изменение количества
поставляемых единиц
наименования)
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
Таблица 7 - Комплектность средства измерений
Наименование
Тег модификации WST-13, или WST-Pro / WST-Pro+,
или WST-Pro ALS / WST-Pro-ALS+
в зависимости от типа комплекса WST Ревизор
(WSTR-13, WSTR-Pro, WSTR-Pro-ALS)
или WST-Pro ALS / WST-Pro-ALS+
Менеджер WST-ETM
Сетевой адаптер питания с USB-выходом
Кабель USB/mini USB
Ethernet-пачкорд
Паспорт
«Комплексы измерительные WST Ревизор.
Руководство по эксплуатации» (в электронном виде)
Поверка
осуществляется по документу 4211-003-75525306-17 РЭ «Комплексы измерительные WST
Ревизор. Руководство по эксплуатации», раздел 3 «Методика поверки», утвержденному
ФГУП «ВНИИМС» 21.09.2017 г.
Основные средства поверки:
- Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный
ЭТС-100 (Регистрационный № 19916-10);
- Рабочий эталон 1-го, 2-го разрядов по ГОСТ 8.547-2009 - Генератор влажного воздуха
HygroGen модификации HygroGen-2 (Регистрационный № 32405-11);
Лист № 6
Всего листов 6
- Рабочий эталон 2-го, 3-го разрядов по ГОСТ 8.547-2009 - Измеритель комбинированный
Testo 645 с зондом 0636 9741 (Регистрационный № 17740-12);
- Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15),
(Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
измерительным WST Ревизор
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ТУ 4211-003-75525306-2017 Комплексы измерительные WST Ревизор. Технические
условия.
Изготовитель
Обществос ограниченнойответственностью«Научно-Техническая Лаборатория
Электронные Инструменты» (ООО «НТЛ «ЭлИн»)
ИНН 7704536376
Адрес: 119048. г. Москва, ул. Хамовнический вал, д.24, стр.1
Телефон: +7 (909) 694-9587, +7 (916) 389-1861, +7 (985) 043-8251
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 45246-10 | Трансформаторы тока | ТШЛ-СВЭЛ-0,66 | ООО "СВЭЛ - Измерительные трансформаторы", г.Екатеринбург | 8 лет | Перейти |
| 68973-17 | Преобразователи напряжения измерительные цифро-аналоговые модульные | NI PXIe-6738, NI PXIe-6739 | Компания "National Instruments Corporation", США; Компания "National Instruments Corporation", Венгрия; Компания "National Instruments Malaysia Sdn. Bhd.", Малайзия | 1 год | Перейти |
| 28234-04 | Комплексы диагностические компьютеризированные модульные переносные для исследования состояния центральной нервной и сердечно-сосудистой систем | Полирон-МБН | ООО "Научно-медицинская фирма "МБН", г.Москва | 1 год | Перейти |
| 24849-07 | Преобразователи расчетно-измерительные | ТЭКОН-19 | ООО "ИВП Крейт", г.Екатеринбург | 4 года | Перейти |
| 15576-96 | Преобразователи измерительные напряжения переменного тока | Е855/1М | ООО "НПП "Алекто", г.Омск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
