Установка поверочная расходомерная газовая УПРГ-1600, ГРСИ 70425-18
Номер госреестра:
70425-18
Наименование СИ:
Установка поверочная расходомерная газовая
Обозначение типа:
УПРГ-1600
Производитель:
ООО "Газприборсервис", г.Казань
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 0017
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69091
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка поверочная расходомерная газовая УПРГ-1600
Назначение средства измерений
Установка поверочная расходомерная газовая УПРГ-1600 (далее - установка),
предназначена для воспроизведения, хранения и передачи единиц объемного расхода и объема
газа в диапазоне расходов от 0,01 до 1600 м
3
/ч.
Описание средства измерений
Принцип действия установки основан на измерении объема воздуха, прошедшего через
поверяемый счетчик газа, и объема воздуха, прошедшего через блок критических сопел за
фиксированное время, и сравнении приведенных к одинаковым условиям измерений объема
измеренного блоком критических сопел, с объемом, измеренным поверяемым счетчиком газа.
Установка изготовлена из средств измерений и оборудования серийного отечественного
и импортного изготовления. Монтаж и наладка установки осуществлены непосредственно на
объекте эксплуатации в соответствии с эксплуатационными документами её составляющих.
Конструктивно, установка состоит из следующих основных узлов:
- блок генераторов расхода (вакуумный насос 1 шт. и воздуходувки 2 шт.) со стойками
управления;
- блок критических сопел (малый сопловой блок, большой сопловой блок, набор
обвязки, фильтр);
- блок управления запорной арматурой (шкаф пневматики малого соплового блока,
шкаф пневматики большого соплового блока);
- блок подключения поверяемого средства измерения (сменные измерительные
участки, датчик температуры, переносимая точка отбора давления, шкаф коммутации
выходных сигналов поверяемого средства измерений);
- блок получения параметров процесса (шкафы датчиков малого и большого сопловых
блоков (датчики давления, перепада давлений), датчики температуры, преобразователя
влажности и температуры окружающего воздуха);
- система обработки информации (шкаф управления, АРМ оператора).
Возможность проверки установки на герметичность обеспечена обвязкой и запорной
арматурой.
В узлы установки входят следующие основные технические средства и средства
измерений (регистрационный номер в Федеральном информационном фонде):
- критические сопла, относительная погрешность калибровки не более ±0,18 %;
- термопреобразователь сопротивления платиновый серии 90 модели 2230, фирмы
«JUMO GmbH&CoKG» (регистрационный №49521-12), диапазон измерений от минус 50
до плюс 600
0
С, абсолютная погрешность измерения температуры ±(0,1+0,0017|t|)
0
С;
- преобразователь измерительный серии dTRANS модификации Т03 исполнения
707030, фирмы «JUMO GmbH&CoKG» (регистрационный № 54307-13), диапазон
преобразования входного сигнала от ТС от минус 200 до плюс 850
0
С, пределы
допускаемой основной приведенной погрешности ± 0,1 %;
- преобразователь давления измерительный dTrans p20, фирмы «JUMO GmbH&CoKG»,
(регистрационный №47454-11), диапазон измерений абсолютного давления от 0 до 0,4 МПа,
пределы допускаемой основной приведенной погрешности измерений ±0,07 %;
- преобразовательдавленияизмерительныйdTransp20DELTA,фирмы
«JUMO GmbH&CoKG», (регистрационный №47454-11), диапазон измерений разности
давлений от минус 0,1 до плюс 0,1 МПа, пределы допускаемой основной приведенной
погрешности измерений ±0,07 %;
Лист № 2
Всего листов 5
- преобразователь давления измерительный JUMO dTRANS p20 DELTA, фирмы
«JUMO GmbH&CoKG», (регистрационный №56239-14), диапазон измерений разности
давлений от минус 0,1 до плюс 0,1 МПа, пределы допускаемой основной приведенной
погрешности измерений ±0,07 %;
- термогигрометр ИВА-6 модификации ИВА-6Б2-К, фирмы ООО НПК «МИКРОФОР»
(регистрационный № 46434-11), диапазон измерения относительной влажности от 0
до 90 %, пределы допускаемой основной абсолютной погрешности измерений
относительной влажности ± 1 %. Диапазон измерения температуры от 0 до плюс 60 ˚С,
пределы допускаемой абсолютной погрешности измерения температуры ±0,3 ˚С.
Пломбировка установки осуществляется с помощью проволоки и свинцовой
(пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на
проволоках, пропущенных через отверстия завернутых винтов крепления фланцевых соединений
в местах установки критических сопел.
Общий вид основных блоков установки с указанием мест установки пломб приведены
на рисунках 1 и 2.

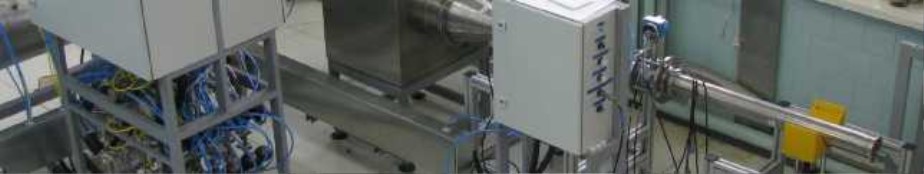

Рисунок 1 - Общий вид установки
(малый сопловой блок, блок подключения поверяемого средства измерения)
Лист № 3
Всего листов 5
Места установки пломб

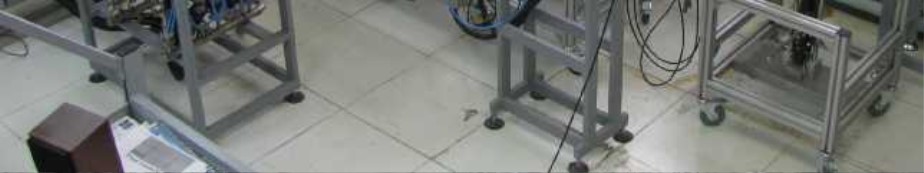

Рисунок 2 - Общий вид установки (большой сопловой блок)
Программное обеспечение
Программное обеспечение (далее - ПО) установки обеспечивает регистрацию и
хранение результатов измерений, формирование отчётов, протоколов. ПО установки содержит
средства обнаружения, обозначения и устранения сбоев и искажений, которые нарушают
целостность результатов измерений.
В ПО установки защита от непреднамеренных и преднамеренных изменений
метрологически значимой части ПО осуществляется разграничением прав доступа групп
пользователей к метрологически значимой части ПО и данным с помощью системы паролей.
Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологически значимая часть ПО, состоит из: «АРМ УСТАНОВКИ УПРГ-1600»
и «Конфигурация OPC сервера».
Таблица 1 - Идентификационные данные ПО «АРМ УСТАНОВКИ УПРГ-1600»:
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОuprg1600_lk_uz.exe
Номер версии (идентификационный номер) ПО 1
Цифровой идентификатор ПО 40-D8-FF-FD-3D-AA-
41-18-60-35-05-4C-06-
F1-8F-AD
Алгоритм вычисления цифрового идентификатора ПОMD-5
Таблица 2 - Идентификационные данные ПО «Конфигурация OPC сервера»:
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОUPRG1600_2017.mbc
Номер версии (идентификационный номер) ПО 1
Цифровой идентификатор ПО 7E-CD-F4-9E-34-1B-
87-29-88-28-2F-3E-B6-
29-CA-08
Алгоритм вычисления цифрового идентификатора ПОMD-5
Лист № 4
Всего листов 5
Метрологические и технические характеристики
воздух
от 0,01 до 1600
Таблица 3
Рабочая среда
Диапазон воспроизведений объемного расхода, м
3
/ч
Пределы допускаемой относительной погрешности
воспроизведения расхода и объема, %,
Напряжение питания установки, В
±0,3
380±38
220±22
50±0,4
90,0
Частота питающего напряжения, Гц
Мощность потребляемая установкой, кВт, не более
Параметры окружающей среды:
температура, ˚С
относительная влажность, %
атмосферное давление, кПа
Габаритные размеры (ДхШхВ), мм, не более
Масса, кг, не более
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч
20±5
от 11 до 89
от 84 до 106,7
10000х8000х2100
5000
10
80000
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации установки типографическим способом.
Комплектность средства измерений
ОбозначениеКоличество
- 1шт.
НА.ГНМЦ.193-17 МП1экз.
ГПС 011.00.00 РЭ1экз.
Таблица 4
Наименование
Установка поверочная расходомерная газовая УПРГ-1600
(заводской №0017)
Инструкция. ГСИ. Установка поверочная расходомерная
газовая УПРГ-1600. Методика поверки
Установка поверочная расходомерная газовая УПРГ-1600.
Руководство по эксплуатации
УПРГ-1600. Установка поверочная расходомерная газовая.
Программное обеспечение. Руководство оператора
-1экз.
Поверка
осуществляетсяподокументу НА.ГНМЦ.193-17МП «Инструкция.ГСИ.Установка
поверочнаярасходомернаягазоваяУПРГ-1600. Методикаповерки», утверждённому
ГНМЦ АО «Нефтеавтоматика» 15.09.2017 г.
Основные средства поверки:
-государственный первичный эталон единиц объемного и массового расходов газа
ГЭТ 118-2013;
-устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и
нефтепродуктов УПВА с пределом допускаемой абсолютной погрешности установки тока
±
3 мкА,
пределом допускаемойотносительнойпогрешностизаданияпериодаимпульсных
последовательностей
±
5·10
-4
% (регистрационный № 20103-00);
-калибратор давления DPI модификации DPI-620, диапазон воспроизведения силы
постоянного тока от 0 до 24 мА, пределы допускаемой погрешности (±0,015%+(±0,005% ВПИ))
(регистрационный № 16347-09).
Лист № 5
Всего листов 5
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к установке поверочной
расходомерной газовой УПРГ-1600
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расходов газа
Изготовитель
Общество с ограниченной ответственностью «Газприборсервис» (ООО «Газприборсервис»)
ИНН 1660186730
Адрес: 420061, РТ, г. Казань, ул. Наратбаш, д. 17
Телефон (факс): (843) 295-20-89
E-mail:
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес: 420029, РТ, г. Казань, ул. Журналистов, д.2а
Телефон (факс): (843) 295-30-47; 295-30-96
E-mail:
Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311366 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
