Резервуар вертикальный стальной цилиндрический РВСП-5000, ГРСИ 70390-18
Номер госреестра:
70390-18
Наименование СИ:
Резервуар вертикальный стальной цилиндрический
Обозначение типа:
РВСП-5000
Производитель:
ПАО "Транснефть", г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 9
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69055
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар вертикальный стальной цилиндрический РВСП-5000
Назначение средства измерений
Резервуар вертикальный стальной цилиндрический РВСП-5000 предназначен для
измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание средства измерений
Резервуар представляет собой стальной сосуд цилиндрической формы с днищем,
со стационарной крышей, с понтоном. Тип резервуара - наземный вертикальный сварной.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные
патрубки, расположенные в нижней части резервуара.
Резервуар вертикальный стальной цилиндрический РВСП-5000 (№ 9) расположен на
территориинефтеперекачивающейстанции«Чекмагуш»Арланскогонефтепроводного
управления (Арланское НУ НПС «Чекмагуш») Акционерного общества «Транснефть - Урал»
(АО «Транснефть - Урал»), Республика Башкортостан, Чекмагушевский район, п. Старый
Калмаш.

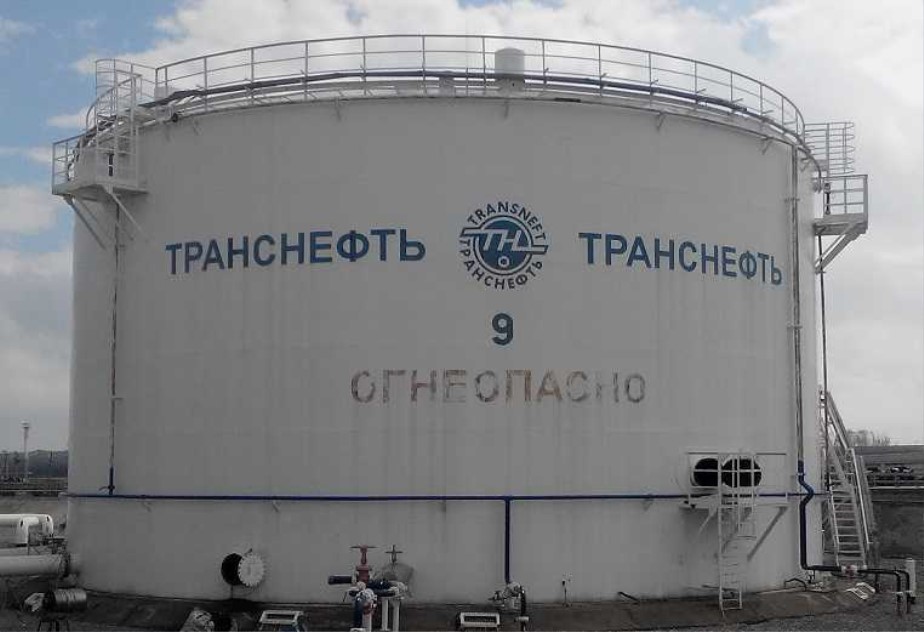

Общий вид резервуара вертикального стального РВСП-5000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВСП-5000
Пломбирование резервуаров вертикальных стальных цилиндрических РВСП-5000
не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
5000
±0,1
20
Таблица 1 - Метрологические и технические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
вместимости резервуара (геометрический метод), %
Средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
от -50 до +55
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
Наименование
Резервуар вертикальный стальной цилиндрический РВСП-5000
Паспорт
Градуировочная таблица
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2К (регистрационный
номер 29631-05);
- рулетка измерительная металлическая Р20У2Г (регистрационный номер 51171-12);
- толщиномер ультразвуковой Булат-1М (регистрационный номер 21391-08), диапазон
измерений толщины от 0,8 до 50 мм;
- нивелир оптический RGK N-32 (регистрационный номер 46965-11), допускаемая СКП
измерений превышения на 1 км двойного хода 1,5 мм;
- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер 34005-07),
номинальная шкала рейки 3000 мм;
- линейка измерительная металлическая (регистрационный номер 20048-05), диапазон
измерений от 0 до 500 мм;
-штангенциркуль торговой марки «Калиброн» двусторонний с глубиномером
с цифровым отсчетным устройством (регистрационный номер 57709-14), диапазон измерений
от 0 до 300 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методиках (методах) измерений
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе
магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к резервуару
вертикальному стальному цилиндрическому РВСП-5000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Техническая документация ПАО «Транснефть».
Изготовитель
Публичное акционерное общество «Транснефть» (ПАО «Транснефть»)
ИНН 7706061801
Адрес: 119180, г. Москва, ул. Большая Полянка, д.57
Телефон: (495) 950-81-78, факс: (495) 950-89-00
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Научно-исследовательский институт
транспорта нефти и нефтепродуктов» (ООО «НИИ Транснефть»)
Адрес: 117186, Россия, г. Москва, ул. Севастопольский проспект, д.47А
Телефон: (495)950-8667, факс: (495)950-8297
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, РТ, 420088, г. Казань, ул. 2-ая Азинская д. 7а
Телефон: (843) 272-70-62, факс (843) 272-00-32
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 60778-15 | Резервуар вертикальный стальной цилиндрический | РВС-5000 | ООО "ПО "Нефтяное и газовое оборудование", г.Самара | 5 лет | Перейти |
| 75615-19 | Резервуар стальной горизонтальный цилиндрический | РГС-63 | ПАО "МОЛ", Венгрия | 5 лет | Перейти |
| 71928-18 | Резервуар стальной вертикальный цилиндрический | РВС-3000 | ГУП "Нефтебаза "Красный Яр", пос.Красный Яр | 5 лет | Перейти |
| 70267-18 | Резервуар стальной горизонтальный цилиндрический | РГС-40 | АО "Белкамнефть им.А.А.Волкова", г.Ижевск | 5 лет | Перейти |
| 59161-14 | Резервуар вертикальный стальной цилиндрический | РВС-10000 | ОАО "Резметкон", г.Батайск | 5 лет | Перейти |
