Комплексы атомно-эмиссионного спектрального анализа с анализатором ФЭП-454, ГРСИ 70383-18
Номер госреестра:
70383-18
Наименование СИ:
Комплексы атомно-эмиссионного спектрального анализа с анализатором
Обозначение типа:
ФЭП-454
Производитель:
ООО "НПО "Сетал", г.Казань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.02.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69048
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы атомно-эмиссионного спектрального анализа с анализатором ФЭП-454
Назначение средства измерений
Комплексы атомно-эмиссионного спектрального анализа с анализатором ФЭП-454
предназначены для измерений содержания различных элементов, входящих в состав металлов,
сплавов, порошков, руд и горных пород, растворов в соответствии со стандартизированными
и аттестованными методиками (методами) измерений.
Описание средства измерений
В основу работы комплексов атомно-эмиссионного спектрального анализа с анализатором
ФЭП-454 (далее- комплекс) положен метод эмиссионного спектрального анализа, использующий
зависимость интенсивности спектральных линий от содержания элемента в пробе.
Комплекс состоит из источника возбуждения спектров (ИВС), в состав которого входит
штатив; полихроматора (оптического блока), осуществляющего пространственное разделение
сплошного излучения от ИВС в спектр; анализатора атомно-эмиссионных спектров ФЭП-454
и внешнего компьютера, к которому подключаются монитор, клавиатура, мышь.
Проба, химический состав которой надо определить устанавливается в штатив ИВС
и выполняет функцию одного из электродов. В качестве источника возбуждения спектров
могут использоваться дуговые и искровые генераторы постоянного/переменного тока различных
модификаций, а также источники, генерирующие индуктивно связанную плазму и другие
источники света. Применяемый источник возбуждения спектров (генератор) указывается
в паспорте на поставляемый комплекс. Между пробой и подставным электродом при помощи
источника возбуждения спектров возбуждается электрический разряд. В разряде происходит
испарение, атомизация и возбуждение атомов и ионов пробы.
Сплошное излучение от источника возбуждения спектров с помощью осветительной
системы проецируется на входную щель в полихроматора (оптического блока), в котором
осуществляется пространственное разложение излучения в спектр, характеризующий состав
пробы: каждому элементу соответствует своя совокупность спектральных линий, интенсивность
которых зависит от содержания элементов в пробе. Полихроматор построен по схеме Пашен-
Рунге, в которой входная щель, дифракционная решетка и выходные щели установлены на круге
Роуланда. Применяемый полихроматор указывается в паспорте на поставляемый комплекс.
Значение спектрального диапазона, указанное в таблице 2, является максимальным. Значение
спектрального разрешения, указанное в таблице 2, зависит от диспергирующего блока
в применяемом полихроматоре. Реальное значение спектрального диапазона и спектрального
разрешения для конкретного прибора указывается в паспорте на прибор.
Регистрацию и передачу зарегистрированных спектров в компьютер осуществляет
анализатор спектров ФЭП-454. В зависимости от типа применяемого полихроматора анализатор
ФЭП-454 устанавливается в плоскости фокусировки спектра двумя основными способами:
посредством крепления фланца анализатора к корпусуполихроматора (модификация комплекса01),
либо устанавливается непосредственно внутри корпуса полихроматора (модификация комплекса 02).
Система регистрации спектра, которая включает в себя анализатор спектров ФЭП-454,
осуществляет функцию преобразования оптического спектрального сигнала в электрический,
а затем в цифровой вид. Разложенный спектр в анализаторе спектров ФЭП-454 регистрируется
при помощи фотодиодных линейных приборов с зарядовой связью (ПЗС-сенсоров). Выходные
сигналы всех ПЗС-сенсоров передаютсяна АЦП, а затем в компьютер через порт RS-485. Управление
всеми блоками комплекса атомно-эмиссионного спектрального анализа с анализатором ФЭП-454,
обработка зарегистрированного спектра и вычисление концентраций химических элементов
осуществляется внешним компьютером при помощи специально программного обеспечения
Spectr. В целях предотвращения несанкционированного доступа внутрь комплекса предусмотрено
пломбирование корпуса анализатора для модели 01 и пломбирование корпуса полихроматора для
модели 02специальными фирменными наклейками.
Лист № 2
Всего листов 5
спектрального анализа с анализатором
Общий вид комплексов атомно-эмиссионного
ФЭП-454 приведен на рисунке 1.

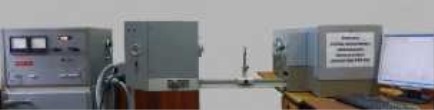

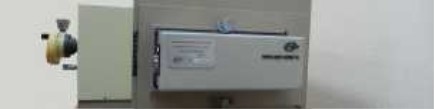

Рисунок 1 - Общий вид комплексов атомно-эмиссионного спектрального анализа
с анализатором ФЭП-454
Программное обеспечение
Комплексы атомно-эмиссионного спектрального анализа с анализатором ФЭП-454
оснащаются автономным программным обеспечением (ПО) Spectr, которое управляет работой
комплекса, отображает результаты, обрабатывает, передает и хранит полученные данные.
Уровень защиты ПО Spectr от непреднамеренных и преднамеренных изменений соответствует
среднему уровню по Р 50.2.077-2014. Влияние ПО Spectr на метрологические характеристики
Комплексов атомно-эмиссионного спектрального анализа с анализатором ФЭП-454 учтено
при их нормировании. Идентификационные данные ПО Spectr приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор метрологически значимого файла
ПО
Значение
Spectr
не ниже ver.1.LL.XX.YY.ZZ
1)
D15A77F1 (файл spectr.exe
для версии ver.1.22.17.09.02,
расчет по алгоритму CRC32)
__________________
1)
Версия ПО может иметь дополнительные цифровые суффиксы
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики
Рабочий спектральный диапазон, нм
Спектральное разрешение, нм, не более
Значение
от 160 до 1100
1)
от 0,002 до 0,33
1)
Комплекс атомно-эмиссионного
спектрального анализа с анализатором
ФЭП-454, модификация 01
Комплекс атомно-эмиссионного
спектрального анализа с анализатором
ФЭП-454, модификация 02
trial поверки
Места опломби-
Место нанесения
рования прибора
Места опломбиро-
вания прибора
Лист № 3
Всего листов 5
40
Значение
0,0005
0,0010
0,0020
20
12
Продолжение таблицы 2
Наименование характеристики
Пределы детектирования легирующих и примесных элементов
при анализе сталей, %, не более
- марганца, хрома
- молибдена, никеля
- ванадия, титана
Относительные СКО выходного сигнала комплекса в режиме
измерения относительных интенсивностей при анализе сталей, %,
не более
- в диапазонемассовыхдолейэлементовот 0,0001 % до 0,010 включ. %
- в диапазоне массовых долей элементов св. 0,010 % до 0,10 включ. %
- в диапазоне массовых долей элементов св. 0,10 %
___________________
1)
Значение спектрального диапазона и спектрального разрешения, для конкретногоприбора указывается
в паспорте на прибор
- частота, Гц
Значение
3000×1500×1500
500
3000
Таблица 3 - Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более
Масса, кг, не более
Потребляемая мощность, В·А, не более
Электрическое питание осуществляется от сети переменного тока:
- напряжение, В
220
±
22
33
;
380
±
38
57
50
±
1
5
10
7000
Время установления рабочего режима, мин, не более,
Срок службы, лет, не менее
Средняя наработка комплекса на отказ, ч
Условия эксплуатации:
- температура окружающей среды,
°
C
- атмосферного давления, кПа
- относительная влажность при температуре +25
°
C, %, не более
от +15 до +25
от 84,0 до 106,7
80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации Комплексов атомно-эмиссионного
спектрального анализа с анализатором ФЭП-454 методом компьютерной графики и на переднюю
или боковую панель корпуса Комплекса в виде специальной таблички.
Комплектность средства измерений
Таблица 4 - Комплектность комплексов атомно-эмиссионного спектрального анализа с анализатором
ФЭП-454
НаименованиеОбозначениеКоличество
Оптический блок (полихроматор) ШЕНД.201113.003 1 шт.
Источник возбуждения спектров (ИВС) - 1 шт.
Анализатор спектров фотоэлектрический ФЭП-454 ШЕНД.201113.001 1 шт.
Сетевой адаптер GS15E-1P1J ТУ6589-002-1824044-96 1 шт.
Соединительный кабель анализатора с компьютером ШЕНД.685631.001 1 шт.
Лист № 4
Всего листов 5
Обозначение
ШЕНД.685631.002
-----
ШЕНД.201113.002
ШЕНД.201113.001ПС
ШЕНД.201113.001РЭ
МП-242-2124-2017
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 комплект
1 диск
1 экз.
1 экз.
1 экз.
Продолжение таблицы 4
Наименование
Кабель управления источником возбуждения спектров
Компьютер
1)
Монитор
1)
Клавиатура
1)
Манипулятор типа «Мышь»
1)
Комплект ЗИП
Программное обеспечение Spectr
Паспорт
Руководство по эксплуатации с приложением А
Методика поверки
___________________
1)
Поставляет по заказу
Поверка
осуществляется по документу МП-242-2124-2017 «Комплексы атомно-эмиссионного спектрального
анализа с анализатором ФЭП-454. Методика поверки», утвержденному ФГУП «ВНИИМ
им. Д.И. Менделеева» «05» июля 2017 г.
Основные средства поверки:
- ГСО 10504-2014 стандартные образцы состава сталей углеродистых и легированных
(комплект ИСО УГ0к - ИСО УГ9к).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель комплекса, как показано на рисунке 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к комплексам
атомно-эмиссионного спектрального анализа с анализатором ФЭП-454
ТУ 26.51.41.130-001-34745757-2017 Комплексы атомно-эмиссионные спектрального
анализа с анализатором ФЭП-454 (модификации ФЭП-454-01, ФЭП-454-02). Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
«Сетал» (ООО НПО «Сетал»)
ИНН 1660022789
Адрес: 420012, Россия, г. Казань, ул. Щапова, д. 26 Д, офис 400
Телефон: +7 (843) 2676050, факс: +7 (843) 2362416
Web-сайт:
Е-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 56899-15 | Комплексы средств контроля радиационной обстановки | СКРО-01А | ЗАО НПЦ "АСПЕКТ" им.Ю.К.Недачина, г.Дубна | 1 год | Перейти |
| 13455-12 | Комплексы универсальные ртутеметрические | УКР-1МЦ | ООО "НПЭФ "ЭкОН", г.Москва | 1 год | Перейти |
| 22982-02 | Комплексы программно-технические для учета электроэнергии | СКЭТ | ЗАО "Форатек Коммуникейшнс", г.Екатеринбург | 6 лет | Перейти |
| 65909-16 | Комплексы телевизионного измерительного контроля | КоТИК-АК | ООО "Технический центр контроля и диагностики-Атомкомплект", г.Москва | 2 года | Перейти |
| 19961-05 | Комплексы аппаратно-программные | Сова-2 | ЗАО "Проминформ", г.Пермь | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
