Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000
Назначение средства измерений
РезервуарывертикальныестальныецилиндрическиеРВС-20000,РВСП-20000
предназначены для измерения объема, а также приема, хранения и отпуска нефти
и нефтепродуктов.
Описание средства измерений
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем
и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары
подразделяются на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные
патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 расположены
в резервуарных парках Акционерного общества «Транснефть - Сибирь» (АО «Транснефть -
Сибирь»).
Таблица 1 - Номера резервуаров и их местонахождение
НомераМестонахождение, адрес
резервуаров
12
Резервуары вертикальные стальные цилиндрические РВС-20000
3, 9, 11, 15 Нефтеюганское Управление Магистральных нефтепроводов линейная
производственно-диспетчерская станция «Южный Балык» (Нефтеюганское
УМН ЛПДС «Южный Балык»), Тюменская область, Ханты-Мансийский
автономный округ - Югра, Нефтеюганский район, с.п. Сентябрьский
Резервуары вертикальные стальные цилиндрические РВСП-20000
7, 17, 18, 21, Нефтеюганское Управление Магистральных нефтепроводов линейная
22, 23, 24производственно-диспетчерская станция «Южный Балык» (Нефтеюганское
УМН ЛПДС «Южный Балык»), Тюменская область, Ханты-Мансийский
автономный округ - Югра, Нефтеюганский район, с.п. Сентябрьский
6Сургутское Управление Магистральных нефтепроводов линейная
производственно-диспетчерская станция «Западный Сургут» (Сургутское
УМН ЛПДС «Западный Сургут»), Тюменская область, Ханты-Мансийский
автономный округ - Югра, Сургутский район
Общий вид резервуаров вертикальных стальных цилиндрических РВС-20000, РВСП-20000
представлен на рисунках 1, 2.
Лист № 2
Всего листов 4

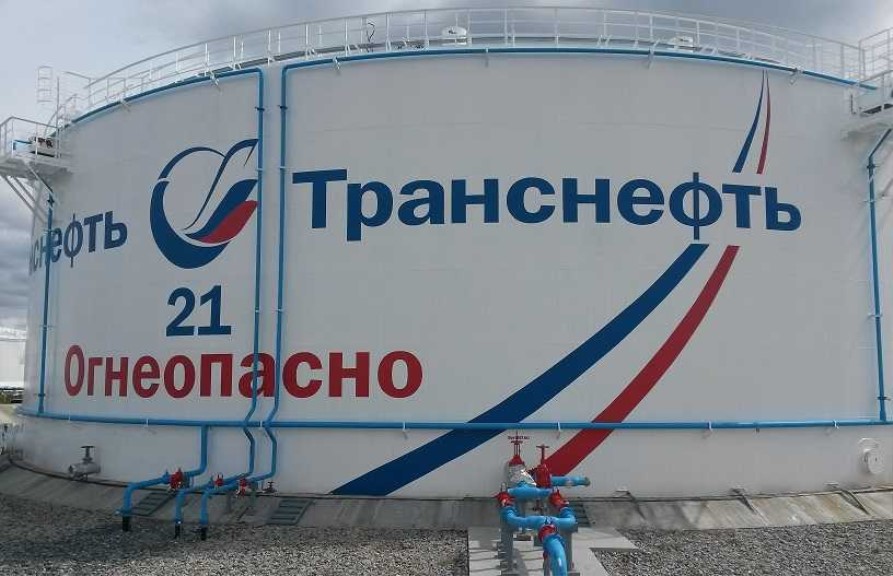

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-20000
Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВСП-20000
Лист № 3 Trial
листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 2
Наименование характеристики
1
Номинальная вместимость, м
3
Значение
РВС-20000РВСП-20000
2 3
20000
±0,1
20
Пределы допускаемой относительной погрешности
вместимости резервуара (геометрический метод), %
Средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
от -36 до +50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3
Наименование
1
Резервуар вертикальный стальной цилиндрический РВС-20000
Паспорт
Градуировочная таблица
Резервуар вертикальный стальной цилиндрический РВСП-20000
Паспорт
Градуировочная таблица
Количество
2
4 шт.
4 экз.
4 экз.
8 шт.
8 экз.
8 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая ЕХ10/5 (регистрационный номер 22003-07);
- рулетка измерительная металлическая Р20У3Г (регистрационный номер 15860-12);
- рулетка измерительная металлическая Р20Н2Г (регистрационный номер 60606-15);
- рулетка измерительная металлическая Р20У3К (регистрационный номер 35280-07);
- нивелир с компенсатором В40 (регистрационный номер 45563-15), допустимая СКП
измерения превышения на 1 км двойного хода ±2,0 мм;
- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер 51835-12),
номинальная шкала рейки 3000 мм;
- теодолит 3Т5КП (регистрационный номер 19762-00), СКО измерений горизонтальных
и вертикальных углов 5";
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер 32156-06),
диапазон измерений от минус 50 до плюс 200
о
С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе
магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
Нормативные и технические документы, устанавливающие требования к резервуарам
вертикальным стальным цилиндрическим РВС-20000, РВСП-20000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Техническая документация ПАО «Транснефть»
Изготовитель
Публичное акционерное общество «Транснефть» (ПАО «Транснефть»)
ИНН 7706061801
Trial: 119180, г. Москва, ул. Большая Полянка, д.57
Телефон: (495) 950-81-78, факс: (495) 950-89-00
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Научно-исследовательский институт
транспорта нефти и нефтепродуктов» (ООО «НИИ Транснефть»)
Адрес: 117186, Россия, г. Москва, ул. Севастопольский проспект, д.47А
Телефон: (495)950-8667, факс: (495)950-8297
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, РТ, 420088, г. Казань, ул. 2-ая Азинская д. 7а
Телефон: (843) 272-70-62, факс (843) 272-00-32
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
