Резервуары вертикальные стальные цилиндрические РВС-10000, РВСП-5000, РВСП-20000, ГРСИ 70353-18
Номер госреестра:
70353-18
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВС-10000, РВСП-5000, РВСП-20000
Производитель:
ПАО "Транснефть", г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 14 шт. с зав.№ РВС-10000: 1, 2, 3, 4, 14, 17, 18, 19, 20; РВСП-5000: 5, 7, 9, 10; РВСП-20000: 6
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69016
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВС-10000, РВСП-5000,
РВСП-20000
Назначение средства измерений
Резервуары вертикальные стальные цилиндрические РВС-10000, РВСП-5000, РВСП-20000
предназначены дляизмеренияобъема, а такжеприема, хранения иотпуска нефти и нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-10000,
РВСП-5000, РВСП-20000, основан на измерении объема нефти и нефтепродуктов в зависимости
от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и
крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары
делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП);
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные
патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-10000, РВСП-5000, РВСП-20000
находятся в резервуарных парках Акционерного общества «Транснефть - Верхняя Волга »
(АО «Транснефть - Верхняя Волга»), номера резервуаров и их местонахождение приведены
в таблице 1.
Общий вид резервуаров вертикальных стальных цилиндрических РВС-10000, РВСП-5000,
РВСП-20000 представлен на рисунках 1, 2, 3.
Таблица 1 - Номера резервуаров и их местонахождение
Номера
резервуаров
Местонахождение, адрес
Резервуары вертикальные стальные цилиндрические РВС-10000
1, 2, 3, 4 Рязанское районное нефтепроводное управление, головная
нефтепродуктоперекачивающая станция «Рязань»
(Рязанское РНУ ГПС «Шилово-3»), Шиловский район, д. Мосолово
14, 17, 18, 19, 20 Володарское районное нефтепродуктопроводное управление, линейная
производственно - диспетчерская станция «Володарская» (Володарское
РНПУ ЛПДС «Володарская»), Московская область, Раменский район,
с. Константиново
Резервуары вертикальные стальные цилиндрические РВСП-5000
5 Володарское районное нефтепродуктопроводное управление, Наливная
станция «Солнечногорская» (Володарское РНПУ
НС «Солнечногорская»), Московская область, Солнечногорский район,
д. Дурыкино
7, 9, 10 Володарское районное нефтепродуктопроводное управление,
Наливная станция «Нагорная» (Володарское РНПУ НС «Нагорная»),
Московская область, Пушкинский р-н д. Жуковка
Резервуар вертикальный стальной цилиндрический РВСП-20000
6 Рязанское районное нефтепроводное управление,
нефтеперекачивающая станция «Рязань»
(Рязанское РНУ\НПС «Рязань»), Южный промузел, 1 к1
Лист № 2
Всего листов 5

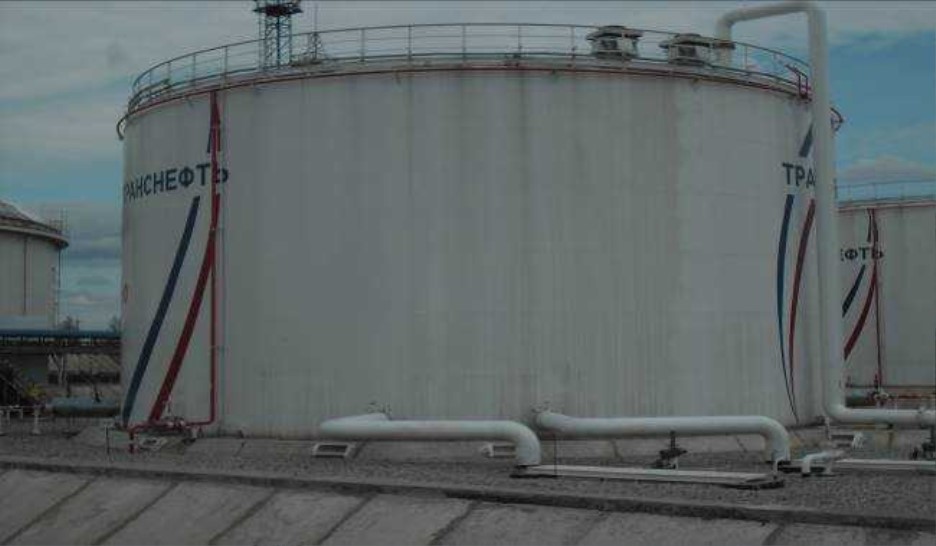

Рисунок 1 - Trial вид резервуара вертикального стального цилиндрического РВС-10000
Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВСП-5000
Лист № 3
Всего листов 5

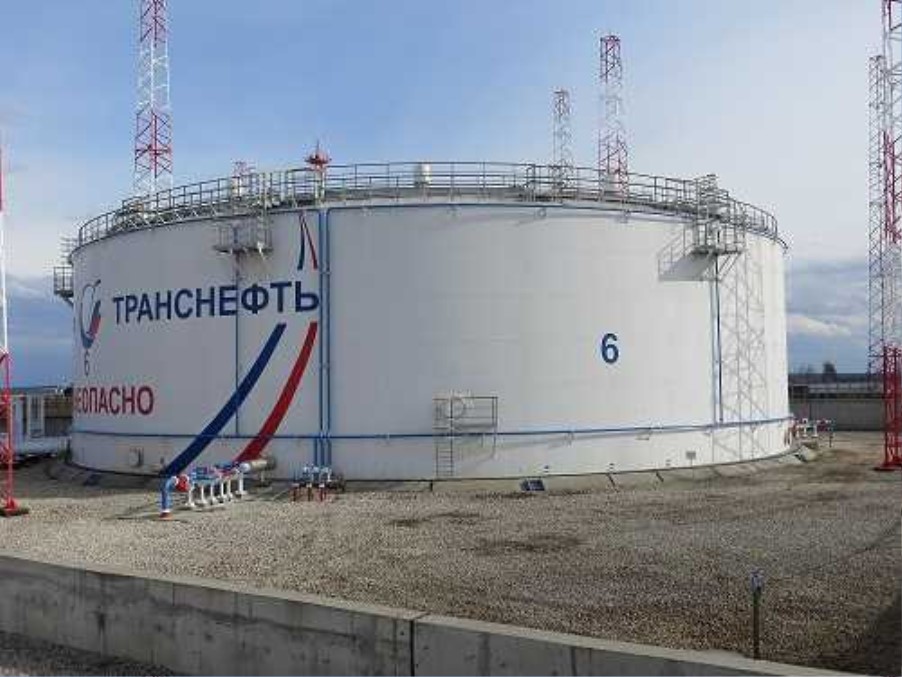

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВСП-20000
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-10000,
РВСП-5000, РВСП-20000 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Значения
РВСП-5000
3
5000
РВСП-20000
4
20000
Наименование параметра
РВС-10000
1 2
Номинальная вместимость, м
3
10000
Пределы допускаемой относительной
погрешности вместимости резервуара
(геометрический метод), %
±0,10
Таблица 3 - Основные технические характеристики
Значения
РВСП-5000
3
РВСП-20000
4
Наименование параметра
РВС-10000
1 2
Условия эксплуатации:
- температура окружающего воздуха, °С
- атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +40
от 84,0 до 106,7
20
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Резервуар вертикальный стальной цилиндрический
Паспорт
Градуировочная таблица
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
-
нивелир электронный SDL30, диапазон измерения расстояния электронным методом
от 1,6 до 100 м, регистрационный номер 51740-12;
-
рулетка измерительная металлическая Р, модификации Р30Н2Г, диапазон измерения
от 0 до 30 м, регистрационный номер 55464-13;
-
термометр цифровой малогабаритный ТЦМ9410, зонд ТТЦ01-11180, диапазон
измерения температуры от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
-
толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм,
регистрационный номер 48244-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят в свидетельство о поверке и градуировочную таблицу в местах
подписи поверителя.
Сведения о методиках (методах) измерений
Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных
резервуарах в системе магистрального нефтепроводного транспорта. Свидетельство об аттестации
методики выполнения измерений № 120509-05.
Нормативные и технические документы, устанавливающие требования к резервуарам
вертикальным стальным цилиндрическим РВС-10000, РВСП-5000, РВСП-20000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Техническая документация ПАО «Транснефть»
Изготовитель
Публичное акционерное общество «Транснефть» (ПАО «Транснефть»)
ИНН 7706061801
Адрес: 119180, г. Москва, ул. Большая Полянка, д.57
Телефон: (495) 950-81-78, факс: (495) 950-89-00
Е-mail:
Лист № 5
Всего листов 5
Заявитель
Общество с ограниченной ответственностью «Научно-исследовательский институт
транспорта нефти и нефтепродуктов» (ООО «НИИ Транснефть»)
ИНН 7736607502
Адрес: 117186, Россия, г. Москва, ул. Севастопольский проспект, д.47А
Телефон: (495)950-8667, факс: (495)950-8297
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, РТ, 420088, г. Казань, ул. 2-ая Азинская д. 7а
Телефон: (843) 272-70-62, факс (843) 272-00-32
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
