Приложение к свидетельству № 68977
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры МКГ-АТ1321
&
Назначение средства измерений
Спектрометры МКГ-АТ1321 (далее - спектрометры) предназначены для:
- измерений энергетического распределения гамма-излучения;
- измерений мощности амбиентного эквивалента дозы
Н
*
(10 )
(далее - мощности дозы)
гамма-излучения;
- поиска (обнаружения и локализации) источников гамма-излучений и участков,
загрязненных радиоактивными веществами;
- идентификации гамма-излучающих радионуклидов.
Описание средства измерений
Принцип действия спектрометров основан на использовании высокочувствительных
методов радиометрии, дозиметрии и спектрометрии.
При измерении мощности дозы гамма-излучения детектором NaI(Tl) использован
спектрометрический метод преобразования аппаратурных спектров непосредственно в мощность
дозы с помощью корректирующих весовых коэффициентов, значения которых зависят от
амплитуды регистрируемых импульсов. Верхняя граница диапазона измерения мощности дозы
спектрометрическим методом определяется максимальной допустимой статистической загрузкой
детектора NaI(Tl) и зависит от энергии регистрируемого гамма-излучения. Максимальная
допустимая статистическая загрузка детектора NaI(Tl) при измерении мощности дозы гамма-
излучения составляет 10
5
с
-1
.
Для расширения диапазона измерения мощности дозы гамма-излучения используется
счетчик Гейгера-Мюллера с фильтром, выравнивающим энергетическую зависимость. При
превышении статистической загрузки детектора NaI(Tl), равной 10
5
с
-1
, или значения мощности
дозы гамма-излучения 300 мкЗв/ч, измеряемой детектором NaI(Tl), спектрометр автоматически
в течение времени не более 1 с переходит в режим отображения на экране мощности дозы
гамма-излучения, измеряемой счетчиком Гейгера-Мюллера.
Для обеспечения стабильности измерений в спектрометрах применена система светодиодной
стабилизации спектрометрического тракта, которая одновременно обеспечивает проверку
работоспособности всего тракта в процессе работы. Кроме того, в спектрометрах реализована
система автоматической температурной коррекции усиления.
В режиме поиска используется режим счета импульсов.
Спектрометры представляют собой многофункциональные носимые приборы, состоящие
из моноблока, содержащего детекторы ионизирующих излучений.
Спектрометры применяются как в лабораторных, так и в полевых условиях:
- для проведения радиационного мониторинга окружающей среды, территорий и объектов;
- для контроля при сборе, утилизации и перемещении радиоактивных отходов;
- для предотвращения несанкционированного перемещения радиоактивных источников
и веществ при таможенном и пограничном контроле;
- при радиационных авариях;
- для использования специалистами атомной отрасли, отраслей промышленности и
других отраслей, где применяются ядерно-технические установки и источники ионизирующих
излучений.
Общий вид спектрометров и схема пломбировки от несанкционированного доступа
приведены на рисунке 1.
Лист № 2
Всего листов 6

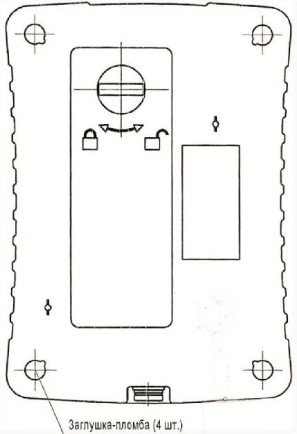

Рисунок 1 - Общий вид спектрометра МКГ-АТ1321
Пломбирование спектрометра выполнено в виде заглушек, закрывающих винты на
задней панели спектрометра.
Программное обеспечение
Программноеобеспечение(ПО)спектрометраобеспечиваетнепрерывностьи
одновременность процесса измерений для всех детекторов, вычисление средних значений
результатов измерений и оперативное представление получаемой информации на экране, расчет
и индикацию на экране статистических погрешностей в процессе поступления сигналов от
детекторов, быструю адаптацию к изменению уровней радиации.
Программное обеспечение спектрометров состоит из встроенного ПО «SPiRiD1» (или
«SPiRiD1SNM»), прикладного ПО «SpectEx» и прикладного ПО «GARM».
Встроенные программы «SPiRiD1» и «SPiRiD1SNM» отличаются по составу библиотеки
радионуклидов и предназначены для управления поиском, сигнализацией, измерением спектра
гамма-излучения, идентификации радионуклидов, измерением мощности дозы, отображения
результата на экране и обработки нажатия кнопок. Интерфейс связи спектрометров позволяет
провести изменение программ «SPiRiD1» и «SPiRiD1SNM» только с помощью специальных
программных средств. Метрологически значимые параметры хранятся в энергонезависимой
памяти спектрометра, и целостность их проверяется при запуске прибора. При разрушении
метрологически значимых параметров после проведения самоконтроля на экране прибора
появится сообщение «Важная информация!!!». Целостность программы проверяется в режиме
«ОПЦИИ».
Программа «SpectEx» предназначена для соединения спектрометра с персональным
компьютером (ПК) по интерфейсу USB или Bluetooth, индикации текущих значений мощности
дозы и скорости счета импульсов гамма-излучения, измеренных спектрометром, а также удаленного
управления спектрометром. Программа позволяет сохранять файлы измеренных спектров, журналов
и файлов скоростей счета импульсов режима «МКД» в ПК, устанавливать пользовательские
библиотеки радионуклидов, идентифицировать радионуклиды по набираемому спектру согласно
текущей выбранной библиотеке. Программа «SpectEx» является метрологически значимой.
Программа «GARM» предназначена для отображения на ПК данных, полученных и
обработанных спектрометром с привязкой к местности. Программа «GARM» не является
метрологически значимой.
Лист № 3
Всего листов 6
Таблица 1 - Идентификационные данные программного обеспечения
Значение
Идентификационные данные (признаки)
Встроенное ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (CRC32)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
SPiRiD1.hex
4.4B;
4.xB*
1c8d83f3**
SPiRiD1SNM.hex
4.4A;
4.xA*
6d4c9ac5**
Цифровой идентификатор ПО (CRC32)
Прикладное ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
SpectEx.exe
1.1.0.3;
1.x.y.z*
Цифровой идентификатор ПО (MD5)d73ad5106027738ee074adc1db46904e**
Примечания:
* x,y,z - составные части номера версии ПО, принимаются равными от 1 до 199.
** Контрольные суммы относятся к конкретным версиям ПО.
Идентификационные данные для версий ПО 4.xB, 4.xA, 1.x.y.z вносят в раздел «Свидетельство
о приемке» руководства по эксплуатации и в протоколе поверки при первичной поверке.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО спектрометров
МКГ-АТ1321 отнепреднамеренных ипреднамеренных измененийсоответствуетуровню «высокий».
В соответствии с Р 50.2.077-2014 уровень защиты прикладного ПО спектрометров
МКГ-АТ1321 отнепреднамеренных ипреднамеренных измененийсоответствуетуровню «средний».
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики спектрометров МКГ-АТ1321
Наименование характеристики
Значение
от 20 до 3000
±
1
Диапазон энергий регистрируемого гамма-излучения, кэВ
Пределы допускаемой основной относительной погрешности
характеристики преобразования при измерении
энергетического распределения гамма-излучения, %
Относительное энергетическое разрешение для гамма-
излучения радионуклида
137
Cs с энергией 662 кэВ, %, не более
9,0
1,10
5·10
4
Эффективность регистрации в пике полного поглощения для
энергии гамма-излучения 662 кэВ радионуклида
137
Cs
точечного источника ОСГИ-3, %, не менее
Максимальная входная статистическая загрузка
спектрометров при измерении энергетического распределения
гамма-излучения, с
-1
, не менее
Диапазоны измерений мощности дозы гамма-излучения:
- с детектором NaI(Tl);
- со счетчиком Гейгера-Мюллера
от 0,03 до 300 мкЗв/ч
от 10 мкЗв/ч до 100 мЗв/ч
Лист № 4
Всего листов 6
±
20
±2
±10
±10
±10
±5
Наименование характеристики
Значение
±
20
от -25 до +45
1
14
±1
±
5
30
±2
Пределы допускаемой основной относительной погрешности
при измерении мощности дозы гамма-излучения, %
Энергетическая зависимость спектрометров при измерении
мощности дозы гамма-излучения, %:
- с детектором NaI(Tl) в диапазоне регистрируемых энергий
от 50 до 3000 кэВ;
- со счетчиком Гейгера-Мюллера в диапазоне регистрируемых
энергий от 60 до 3000 кэВ
Время установления рабочего режима, мин, не более
Время непрерывной работы спектрометров при питании от
щелочных элементов питания или аккумуляторов в
нормальных условиях применения в «дежурном режиме», ч,
не менее
Нестабильность градуировочной характеристики
преобразования спектрометров за время непрерывной работы,
%, не более
Нестабильность показаний спектрометров за время
непрерывной работы при измерении мощности дозы гамма-
излучения, %, не более
Время непрерывной работы спектрометров при питании
от щелочных элементов питания или аккумуляторов в
нормальных условиях применения в режиме «СПРД» при
воздействии гамма-излучения, вызывающего постоянную
звуковую или вибрационную сигнализацию, мин, не менее
Пределы допускаемой дополнительной относительной
погрешности характеристики преобразования спектрометров, %:
- при изменении температуры окружающего воздуха в
рабочем диапазоне температур от минус 20 ºС до плюс 50 ºС
относительно нормальных условий;
- при изменении напряженности постоянного и переменного
сетевой частоты магнитного поля до 400 А/м относительно
нормальных условий
Пределы допускаемой дополнительной относительной
погрешности при измерении мощности дозы гамма-излучения, %:
- при изменении температуры окружающего воздуха в
рабочем диапазоне температур от минус 20 ºС до плюс 50 ºС
относительно нормальных условий;
- при изменении относительной влажности окружающего
воздуха до 93 % при температуре 35 ºС и более низких
температурах без конденсации влаги относительно
нормальных условий;
- при изменении атмосферного давления до 70 кПа
относительно нормальных условий;
- при воздействии синусоидальных вибраций в диапазоне
от 10 до 150 Гц;
- при воздействии одиночных механических ударов с пиковым
ускорением 300 м/с
2
±5
Лист № 5
Всего листов 6
от +15 до +25
от 30 до 80
от 85,9 до 106,7
Значение
Наименование характеристики
Нормальные условия эксплуатации:
- температура окружающего воздуха, ºС;
- относительная влажность воздуха, %;
- атмосферное давление, кПа;
- напряженность постоянного магнитного поля и переменного
поля сетевой частоты, А/м, не более
40
от -20 до +50
93
от 70 до 106,7
Значение
145
100
55
0,7
3
Таблица 3 - Технические характеристики спектрометров МКГ-АТ1321
Наименование характеристики
Габаритные размеры спектрометра, мм, не более:
- длина;
- ширина;
- высота
Масса спектрометра, кг, не более
Номинальное значение напряжения питания (два щелочных
элемента питания типа АА), В
Рабочие условия эксплуатации:
- температура окружающего воздуха, ºС;
- относительная влажность воздуха при температуре 35 ºС и
более низких температурах без конденсации влаги, %, не более;
- атмосферное давление, кПа;
- напряженность постоянного магнитного поля и переменного
поля сетевой частоты, А/м, не более
400
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики
и на этикетку, расположенную на задней панели спектрометров.
Комплектность средства измерений
ТИАЯ.00197-01
1
ТИАЯ.00197-01 34 01
1
Программное обеспечение «GARM»
ТИАЯ.00113-01
1
ТИАЯ.00113-01 34 01
1
ТИАЯ.412155.008 МП
1
Таблица 4 - Комплектность спектрометров МКГ-АТ1321
Примечание
Обозначение
ТИАЯ.412155.008
ТИАЯ.412918.032
Количество
1
1
На внешнем
носителе данных
Наименование, тип
Спектрометр МКГ-АТ1321
Комплект принадлежностей
Программное обеспечение
«SpectEx»
Программа «SpectEx».
Руководство оператора
На внешнем
носителе данных
Программа «GARM».
Руководство оператора
Методика поверки
МРБ МП.2264-2012
Руководство по эксплуатации
ТИАЯ.412155.008 РЭ
1
Поверка
осуществляется по документу МРБ МП.2264-2012 (ТИАЯ.412155.008 МП) «Спектрометры
МКГ-АТ1321. Методика поверки», утвержденному БелГИМ 15 октября 2012 г.
Лист № 6
Всего листов 6
Основные средства поверки:
- радионуклидные источники фотонного излучения спектрометрические эталонные
2-го разряда по ГОСТ 8.033-96 типа ОСГИ, погрешность аттестации не более ±6 %;
- рабочий эталон 2-го разряда по ГОСТ 8.804-2012 - установка поверочная
дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида
137
Cs, диапазон измерений мощности дозы от 0,1 мкЗв/ч до 10 Зв/ч, погрешность аттестации
не более ±7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спектрометрам
МКГ-АТ1321
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
ТУ BY 100865348.023-2012 «Спектрометры МКГ-АТ1321. Технические условия»
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» ОАО «МНИПИ»
(УП «АТОМТЕХ»), Республика Беларусь
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142, 2882988
Web-сайт:
E-mail:
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт метрологи им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
