Преобразователи давления измерительные АИР-10U, АИР-10Р, ГРСИ 70286-18
Номер госреестра:
70286-18
Наименование СИ:
Преобразователи давления измерительные
Обозначение типа:
АИР-10U, АИР-10Р
Производитель:
ООО НПП "ЭЛЕМЕР", г.Москва
Межповерочный интервал:
3 года; 5 лет - для преобразователей с пределами допуск. привед. погрешности ±0,5 %
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.01.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68944
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные АИР-10U, АИР-10Р
Назначение средства измерений
Преобразователи давления измерительные АИР-10U, АИР-10Р (далее по тексту -
преобразователи) предназначены для измерений и непрерывного преобразования значений
абсолютного давления, избыточного давления, разности давлений жидких и газообразных,
а также избыточного давления-разрежения газообразных, в том числе агрессивных сред,
в унифицированный выходной сигнал напряжения постоянного тока или цифровой сигнал.
Описание средства измерений
Принцип действия преобразователей основан на использовании зависимости между
измеряемым давлением и упругой деформацией мембраны первичного преобразователя.
Преобразователи изготавливаются в виде единой конструкции. Преобразователи состоят
из первичного преобразователя и электронного устройства. Среда под давлением подается в
камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению
электрического сигнала первичного преобразователя. Электронное устройство преобразует
сигнал, поступающий от первичного преобразователя в унифицированный выходной сигнал
постоянного напряжения (для преобразователей АИР-10Р), цифровой сигнал протокола MVU
(для преобразователей АИР-10U).
Посредством интерфейса преобразователи АИР-10U подключаются к компьютеру для
конфигурирования и чтения измеренных значений через стандартный последовательный
интерфейс и дополнительный UART-модем, например, МИГР-05U-1. При этом могут быть
выполнены такие операции, как: настройка преобразователя, выбор его основных параметров,
считывание измеряемого давления и др.
Преобразователи выпускаются в двух модификациях АИР-10U, АИР-10Р, отличающихся
схемно-конструктивным исполнением и функциональными возможностями.
Преобразователи имеют исполнения:
- общепромышленное АИР-10U, АИР-10Р;
- взрывозащищенное «искробезопасная электрическая цепь» (Ех);
- взрывозащищенное «взрывонепроницаемая оболочка» (Ехd).
Преобразователи имеют кодовое обозначение каждой модели при заказе, состоящий
из 4 цифр. Код модели формируется следующим образом:
1) первая цифра - «1»;
2) вторая цифра - вид измеряемого давления
- «0» - абсолютное давление;
- «1» - избыточное давление;
- «3» - избыточное давление-разрежение;
- «4» - разность давлений.
3) Третья цифра - код верхнего предела (диапазона) измерений в соответствии
с таблицей 3.
4) Четвертая цифра - исполнение сенсора и исполнение штуцера:
- «0» - сенсор с металлической мембраной;
- «1» - сенсор с металлической мембраной, исполнение «открытая мембрана»;
- «7» - штуцерное исполнение преобразователя разности давлений.
Фотографии общего вида преобразователей представлены на рисунках 1, 2, 4.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Лист № 2
Всего листов 7
а) общепромышленное, взрывозащищенное
(Ех) исполненения преобразователей
б) общепромышленное, взыровозащенное
(Ех, Ехd) исполненния преоразователей
Рисунок 1 - Общий вид преобразователей абсолютного давления, избыточного давления,
избыточного давления-разрежения
а) общепромышленное, взрывозащищенное
(Ех) исполненения преобразователей
б) общепромышленное, взыровозащенное
(Ех, Ехd) исполненния преоразователей
Рисунок 2 - Общий вид преобразователей разности давлений

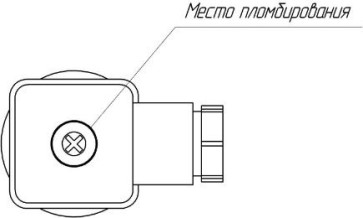

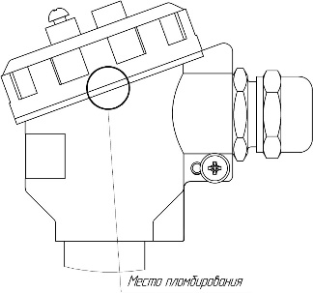

Рисунок 3 - Схема пломбировки от несанкционированного доступа преобразователей,
представленных на рисунках 1 и 2
Лист № 3
Всего листов 7
а) общепромышленное,
взрывозащищенное (Ех)
исполненения
преобразователей
б) общепромышленное,
взрывозащищенное (Ех)
исполненения
преобразователей
в) общепромышленное,
взрывозащищенное (Ех)
исполненения
преобразователей

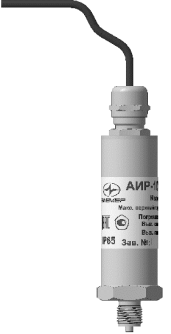

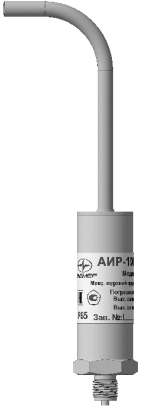

Рисунок 4 - Общий вид преобразователей абсолютного давления, избыточного давления,
избыточного давления-разрежения
Пломбирование преобразователей, представленных на рисунке 4, не предусмотрено.
Программное обеспечение
В преобразователях АИР-10U предусмотрено внутреннее и внешнее программное
обеспечение (ПО). В преобразователях АИР-10P предусмотрено только внутреннее ПО.
Внутреннее ПО состоит из встроенной в микропроцессорный модуль АИР-10U,
АИР-10P метрологически значимой части ПО. Внутреннее ПО является фиксированным,
незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа
соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО
защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия преобразователей с компьютером,
не оказывает влияния на метрологические характеристики преобразователей. Внешнее ПО
служит для подстройки и получения данных измерений в процессе эксплуатации преобразователей.
Подстройка преобразователей включает установку нуля. ПО также предусматривает возможность
выдачи текстовых сообщений о состоянии преобразователей и возникающих в процессе
его работы ошибках и способах их устранения
Идентификационные данные внешнего и внутреннего ПО представлены в таблицах 1 и 2.
Идентификационные данные (признаки)
Таблица 1 - Идентификационные данные внешнего ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
АИР-10U
MVUconfig_V0.46.exe
не ниже 0.46
по номеру версии
АИР-10P
-
-
-
Лист № 4
Всего листов 7
Таблица 2 - Идентификационные данные внутреннего ПО
Идентификационные данные (признаки)
АИР-10U
Значение
АИР-10P
Идентификационное наименование ПО AIR10U_AIR10P_2017-09-26_v2.hex
Номер версии (идентификационный номер) ПО не ниже 2
Цифровой идентификатор (ПО)по номеру версии
Метрологические и технические характеристики
Зие
Таблица 3 - Метрологические характеристики преобразователей
Наименование характеристики
АИР-10Р
начен
АИР-10U
Диапазоны измерений абсолютного давления, избыточногоПриведены в таблице 4
давления, избыточного давления-разряжения, разности
давлений
Пределы допускаемой основной приведенной погрешности
измерений абсолютного давления, избыточного давления,
избыточного давления-разряжения, разности давлений *:
- для АИР-10U±0,15; ±0,25; ±0,5
- для АИР-10P ±0,2; ±0,3; ±0,5
Вариация выходного сигнала, в долях от основной 0,5
приведенной (к диапазону измерений) погрешности
Выходные сигналы:
- постоянного напряжения, В *от 0,4 до 2,0-
от 0,8 до 3,2-
от 0,5 до 4,5-
от 1 до 5-
- цифровые сигналы-MVU
Пределы допускаемой дополнительной приведенной
(к диапазону измерений) погрешности от изменения
±
0,15;
±
0,2;
±
0,25;
температуры окружающей среды в диапазоне рабочих
±
0,3;
±
0,35;
±
0,5
температур, на каждые 10
°
С, % *
_________Примечание - * - конкретное значение зависит от исполнения преобразователей
Измеряемый параметр,
модификация и
исполнение
Код
модели
Верхние пределы
1)
или
диапазоны измерений
250 кПа; 160 кПа; 100 кПа
1030
100 (110
2)
) кПа; 60 кПа; 40 кПа
6 МПа; 4 МПа; 2,5 МПа
Избыточное давление
АИР-10U-ДИ
АИР-10ЕхU-ДИ
АИР-10ExdU-ДИ
АИР-10P-ДИ
АИР-10ExP-ДИ
АИР-10ExdP-ДИ
2,5 МПа; 1,6 МПа; 1,0 МПа
Таблица 4 - Верхние пределы и диапазоны измерений преобразователей
2,5 МПа; 1,6 МПа; 1,0 МПа
600 кПа; 400 кПа; 250 кПа
1060
1050
1040
1041
Абсолютное давление
АИР-10U-ДА
АИР-10ЕхU-ДА
АИР-10ExdU-ДА
АИР-10P-ДА
АИР-10ExP-ДА
АИР-10ExdP-ДА
100 МПа; 60 МПа;
60 МПа; 40 МПа; 25 МПа
16 МПа; 10 МПа; 6 МПа
1190Е
1190
1180
1170
1171
1160
1161
Лист № 5
Всего листов 7
Измеряемый параметр,
модификация и
исполнение
Код
модели
Верхние пределы
1)
или
диапазоны измерений
600 кПа; 400 кПа; 250 кПа
250 кПа; 160 кПа; 100 кПа
100 кПа; 60 кПа; 40 кПа
Избыточное давление
АИР-10U-ДИ
АИР-10ЕхU-ДИ
АИР-10ExdU-ДИ
АИР-10P-ДИ
АИР-10ExP-ДИ
АИР-10ExdP-ДИ
1360
1350
1340
1341
от -100 до 150 кПа
от -100 до 60 кПа
от -50 до 50 кПа
1417
10 кПа; 6,3 кПа; 4,0 кПа
Продолжение таблицы 4
1150
1151
1140
1141
1130
1131
1120
1110
40 кПа; 25 кПа; 16 кПа
10 кПа; 6,0 кПа; 4,0 кПа
от -0,1
3)
до 2,4 МПа; от -0,1 до 1,5 МПа;
от -0,1 до 0,9 МПа
от -100 до 500 кПа; от -100 до 300 кПа
от -100 до 150 кПа
Избыточное
давление-разрежение
АИР-10U-ДИВ
АИР-10ЕхU-ДИВ
АИР-10ExdU-ДИВ
АИР-10P-ДИВ
АИР-10ExP-ДИВ
АИР-10ExdP-ДИВ
1467
1457
1447
1427
2,5 МПа; 1,6 МПа; 1,0 МПа
630 кПа; 400 кПа; 250 кПа
250 кПа; 160 кПа; 100 кПа
40 кПа; 25 кПа; 16 кПа
Разность давлений
АИР-10U-ДД
АИР-10ЕхU-ДД
АИР-10ExdU-ДД
АИР-10P-ДД
АИР-10ExP-ДД
АИР-10ExdP-ДД
Примечания
1)
Верхний предел измерений указывается при заказе.
2)
По заказу.
3)
Знак «-» означает разрежение.
Значение
от 3,2 до 5,5
от 4,5 до 5,5
от 6,0 до 12,6
167
67
144
1
Таблица 5 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания от источника постоянного тока, В:
- для АИР-10U
- для АИР-10Р с выходными сигналами от 0,4 до 2,0 В, от 0,8 до 3,2 В
- для АИР-10Р с выходными сигналами от 0,5 до 4,5 В, от 1,0 до 5 В
Габаритные размеры, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
Нормальные условия измерений:
- температура окружающей среды,
°
С
- относительная влажность, %
- атмосферное давление, кПа
от +21 до +25
от 30 до 80
от 84 до 106,7
Лист № 6
Всего листов 7
от +5 до +50
от -10 до +50
от -10 до +70
от -25 до +80
от -40 до +70
от -50 до +70
от -60 до +70
98
от 84 до 106,7
Значение
Продолжение таблицы 5
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды,
°
С *
0Ех ia IIВ Т6 Ga Х
1Ex d IIВ T6 Gb X
125000
15
- относительная влажность при температуре 35
°
С, %, не более
- атмосферное давление, кПа
Маркировка взрывозащиты:
- для АИР-10ЕхU, АИР-10ЕхР
- для АИР-10ExdU, АИР-10ЕхdР
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Примечание - * - в зависимости от исполнения
Знак утверждения типа
наносится на переднюю панель преобразователей термотрансферным способом, а также
на руководство по эксплуатации и паспорт - типографским способом.
Комплектность средства измерений
1 шт.
1 шт.
1 шт.
1 экз.
Количество
-
-
Таблица 7 - Комплектность средства измерений
НаименованиеОбозначение
1. Преобразователь давления
измерительный АИР-10U (АИР-10Р)НКГЖ.406233.06Х
2. Комплект программного
обеспечения
3. Комплект монтажных частей
и принадлежностей
4. Руководство по эксплуатацииНКГЖ.406233.06ХРЭ
1 экз.
5. ПаспортНКГЖ.406233.06ХПС
Примечание
Модификация
и исполнение
преобразователя,
комплекты
программного
обеспечения,
кабель
интерфейсный
и комплект
монтажных
частей
в соответствии
с заказом
6. Методика поверкиНКГЖ.406233.067МП
1 экз.
Поверка
осуществляется по документу НКГЖ.406233.067МП «Преобразователи давления измерительные
АИР-10U, АИР-10Р. Методика поверки», утвержденному ООО «ИЦРМ» 09.11.2017 г.
Основные средства поверки:
- манометры грузопоршневые серии СРВ-5000 (регистрационный номер в Федеральном
информационном фонде 33079-08);
- калибраторы давления пневматические Метран-505 Воздух (регистрационный номер
в Федеральном информационном фонде 42701-09);
- мультиметр цифровой Fluke 8845A (регистрационный номер в Федеральном
информационном фонде 57943-14);
Лист № 7
Всего листов 7
- калибратор давления автоматический «ЭЛЕМЕР-АКД-12КИ» (регистрационный номер
в Федеральном информационном фонде 64273-16);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям
давления измерительным АИР-10U, АИР-10Р
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная первичная схема для средств измерений
избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1…1·10
6
(Па)
ТУ 26.51.52-153-13282997-2017 Преобразователи давления измерительные АИР-10U,
АИР-10Р. Технические условия
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807, дом 7, строение 1
Юридический адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Телефон (факс): (495) 925-51-47 ((499) 710-00-01)
Web-сайт:
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области
метрологии» (ООО «ИЦРМ»)
Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона
тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 48001-11 | Преобразователи сигналов измерительные | РИА2 | ЗАО "Электротехническая компания", г.Москва | 4 года | Перейти |
| 45502-10 | Антенны измерительные | ЛПАС2/П-ИРГА | ООО "ИРГА", г.С.-Петербург | 2 года | Перейти |
| 18856-99 | Преобразователи давления измерительные | FCX-A/C | Фирма "Thermax Fuji Electric Limited", Индия | 1 год | Перейти |
| 36321-07 | Преобразователи измерительные | S2 | ООО "НПЦ "Европрибор", Беларусь, г.Витебск | 1 год | Перейти |
| 70034-17 | Установки аэродинамические измерительные | ЭМС 0,05/60-240 | ООО "Глобал Строй", г.Жуковский | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
