Приложение к свидетельству № 68939
об утверждении типа средств измерений
Лист № 1
Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системаавтоматизированнаяинформационно-измерительнаястенда№1
«Каскад-М1»
Назначение средства измерений
Система автоматизированная информационно-измерительная стенда №1 «Каскад-М1»
(далее - АИИС) предназначена для измерений: частоты периодических сигналов, массового
расхода топлива, объемных расходов (прокачки) рабочей жидкости и масла, избыточного
давления (разрежения) жидких и газообразных сред, температуры жидких и газообразных сред,
напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты
переменного тока, силы от тяги, температуры и влажности атмосферного воздуха, атмосферного
давления, а также для отображения результатов измерений и расчетных величин и их регистрации.
Описание средства измерений
Принцип действия АИИС при измерении физических величин (силы от тяги, расхода,
объемных и массовых расходов, давления/разрежения, температуры и влажности, силы,
напряжения и частоты переменного тока) основан на преобразовании измеряемых физических
величин от первичных измерительных преобразователей (ПП) в электрические сигналы,
функционально связанные с измеряемыми физическими величинами, с последующим преобра-
зованием, нормализацией и передачей их по каналам связи в измерительные модули комплекса
измерительно-вычислительного MIC-036R (далее - MIC) для цифрового преобразования
и регистрации измеренных величин с последующей передачей для отображения средствами
вычислительной техники пульта управления (далее - ПУ).
Принцип действия АИИС при измерении электрических физических величин основан
на цифровом преобразовании непосредственно измеряемой величины, с последующим
её отображением и регистрацией средствами вычислительной техники ПУ.
Конструктивно АИИС состоит из ПП, статива и термостатива датчиков давления, четырех
комплексов измерения температур магистрально-модульных MIC-140, четырех шкафов комму-
тационных, стойки приборной АИИС и сетевого оборудования, шкафа кроссового АИИС,
системы тягоизмерительной GA-485-01-20904, пульта управления.
Функционально АИИС включает в себя измерительные каналы (ИК):
ИК частоты переменного тока, соответствующей частоте вращения роторов;
ИК массового расхода топлива (керосина), объемных расходов (прокачки) рабочей
жидкости и масла;
ИК избыточного давления (разрежения) и перепада давления жидких и газообразных
сред;
ИК силы постоянного тока, соответствующей значениям давления газообразных
и жидких сред в диапазоне преобразований ПП давления;
ИК напряжения постоянного тока, соответствующего значениям температуры газообразных
сред в диапазоне преобразований ПП термоэлектрического типа ХА(K);
ИК температуры жидких и газообразных сред с ПП терморезистивного типа (термометров
сопротивления);
ИК виброскорости корпуса ГТД;
ИК силы от тяги;
ИК напряжения, силы и частоты переменного трехфазного тока;
ИК напряжения постоянного тока;
ИК силы постоянного тока;
ИК температуры и влажности атмосферного воздуха;
ИК атмосферного давления.
Лист № 2
Всего листов 14
ИК частоты переменного тока, соответствующего частоте вращения роторов
Принцип действия ИК основан на преобразовании сигнала от первичных преобразователей
в нормализованный сигнал TTL-уровня нормализаторами сигналов МЕ-401 и МЕ-402,
с последующим измерением частоты модулем МС-451, и передаче измеренного значения
частоты для регистрации и отображения средствами вычислительной техники ПУ.
ИК массового расхода (керосина) топлива, объемных расходов (прокачки) рабочей жидкости
и масла
Принцип действия ИК массового расхода основан на использовании сил Кориолиса,
действующих на поток среды, двигающейся по петле трубопровода, которая колеблется
с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных
сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональных
массовому расходу. Выходной токовый сигнал ПП массового расхода Rotamass RCCS36
(рег. № 47391-11) поступает на измерительный модуль МС-451, где преобразуется в цифровой
код и передается для регистрации и отображения средствами вычислительной техники.
Принцип действия ИК объемного расхода основан на функциональной зависимости частоты
переменного тока на выходе турбинного преобразователя расхода ТПР (рег. № 8326-04) и CPT
(рег. № 48746-11) от частоты вращения его винтовой гидрометрической турбинки, которая
в свою очередь зависит от объёмного расхода жидкости, протекаемой через рабочее сечение
преобразователя поступает на измерительный модуль МС-451, где преобразуется в цифровой
код. Полученные значения измеренных объемного расходов (прокачки) жидкости и масла
поступают на средства отображения и регистрации ПУ.
ИК избыточного давления (разрежения) и перепада давления жидких и газообразных сред,
силы постоянного тока, соответствующей значениям давления газообразных и жидких сред
в диапазоне преобразований ПП давления
Принцип действия ИК основан на функциональной зависимости нормализованного
значения (от 4 до 20 мА) силы постоянного тока на выходе ПП типа ADZ-SML-10
(рег. № 49870-12), возникающего от воздействия измеряемого давления (разрежения) жидкостей и
газов на чувствительный элемент ПП. Выходной токовый сигнал ПП поступает на измерительный
модуль МС-114С, где преобразуется в цифровой код и передается для регистрации и отображения
средствами вычислительной техники ПУ.
ИК напряжения постоянного тока, соответствующего значениям температуры
газообразных сред в диапазоне преобразований ПП термоэлектрического
типа ХА(K)
Принцип действия ИК основан на измерении термо-ЭДС (ТЭДС), возникающей в спае
термоэлектродных проводов ПП термоэлектрического типа (с характеристикой ХА) от разности
температур между «горячими» и «холодными» спаями. ТЭДС поступает на вход комплекса
измерения температур MIC-140, установленном на адаптере двигателя, где преобразуется
в цифровой код и передается через быстроразъемное соединение адаптера для регистрации
и отображения средствами вычислительной техники ПУ.
ИК температуры жидких и газообразных сред с ПП терморезистивного типа
(термометров сопротивления), сопротивления постоянному току, соответствующего
значениям температуры жидких сред в диапазоне преобразований ПП терморезистивного типа
Принцип действия ИК основан на функциональной зависимости электрического сопро-
тивления термометров сопротивления от их температуры, изменяющейся под воздействием
температуры измеряемой среды термосопротивления TC-1288 (рег. № 58808-14) и ИПТВ-206
(рег. № 16447-08). Сопротивление измеряется модулем МС-227R3, преобразуется в цифровой
код и передается для регистрации и отображения средствами вычислительной техники ПУ.
Лист № 3
Всего листов 14
ИК виброскорости корпуса ГТД
Принцип действия ИК основан на явлении пьезоэффекта, заключающегося в появлении
на пьезоэлементах ПП (датчиков-акселерометров) типа МВ-43 (рег. № 16985-08) знакопеременного
электрического заряда частотой, равной частоте изменения направления инерционных сил,
возникающих от вибрации места крепления датчика и приложенных вдоль его оси, и амплитудой,
пропорциональной усилию воздействия инерционных сил на пьезоэлемент датчика. Преобразование
заряда в напряжение переменного тока осуществляется усилителем заряда МР-07 с последующим
измерением напряжения переменного тока модулем МС-201 и отображения средствами
вычислительной техники ПУ.
ИК силы от тяги
Принцип действия ИК основан на воздействии силы от тяги на тягоизмерительную
систему GA-485, выходной сигнал из тягоизмерительной системы по проколу Modbas передается
для регистрации и отображения средствами вычислительной техники ПУ.
ИК напряжения и частоты переменного трехфазного тока
Принцип действия ИК напряжения и частоты переменного тока основан на измерении
выходного напряжения преобразователей CV3-200 (рег. № 57088-14). Выходной сигнал
напряжения, пропорциональный измеряемому напряжению, поступает на измерительный модуль
МС-114, где преобразуется в цифровой код и передается для регистрации и отображения
средствами вычислительной техники ПУ. Частота переменного тока измеряется модулем МС-451,
измеренные значения частоты переменного тока передаются для регистрации и отображения
средствами вычислительной техники ПУ.
ИК силы переменного трехфазного тока
Принцип действия ИК силы переменного тока основан на преобразовании датчиками
тока НАТ-600S и НАL-100S измеренных значений силы тока в напряжение. Принцип действия
датчиков НАТ основан на эффекте Холла - возникновении поперечной разности потенциалов
при помещении проводника с постоянным и переменным током в магнитное поле. Выходной
сигнал напряжения, пропорциональный силе тока, поступает на измерительный модуль
МС-114, где преобразуется в цифровой код и передается для регистрации и отображения
средствами вычислительной техники ПУ.
ИК температуры и влажности атмосферного воздуха
Принцип действия ИК при измерении влажности основан на зависимости диэлектрической
проницаемости чувствительного элемента преобразователя ИПТВ-206 (рег. № 16447-08)
от влажности окружающего воздуха.
Принцип действия ИК при измерении температуры основан на зависимости сопротивления
платинового чувствительного элемента преобразователя ИПТВ-206 от окружающей температуры.
Выходной токовый сигнал преобразователя температуры и влажности измеряется модулем
МС-114С с последующим отображением измеренных значений температуры и влажности
средствами вычислительной техники ПУ.
ИК атмосферного давления
Принцип действия ИК абсолютного атмосферного давления основан на использовании
вибрационно-частотного преобразователя абсолютного давления. Частоты, соответствующие
абсолютному давлению и температуре через коммутатор поступают на частотный преобразователь,
где преобразуются в числовые коды и через разъем RS-232 передается для регистрации
и отображения средствами вычислительной техники ПУ.
Общий вид составных частей средства измерений представлен на рисунках 1-21.
Места расположения наклеек и запирания стойки приборной АИИС показаны на рисунке 22.
Лист № 4
Всего листов 14
Защита от несанкционированного доступа к компонентам системы обеспечивается:

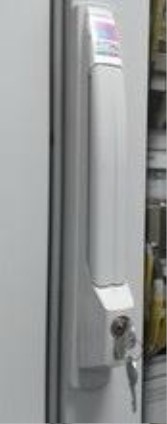

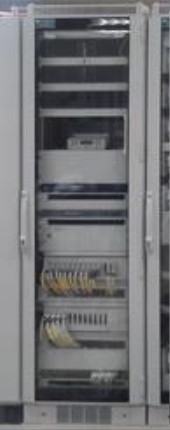

- запиранием ключом замка на дверях стойки приборной (рисунок 23);
- запиранием ключом замка на дверях шкафа кроссового (рисунок 24);
- наклеиванием наклейки пломбировочной (рисунок 25) на двери шкафа кроссового
и на остальные компоненты системы.

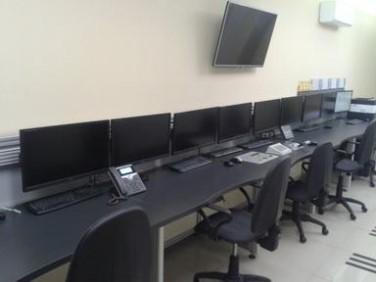

Рисунок 1 - Пульт
управления испытаниями. Вид внешний

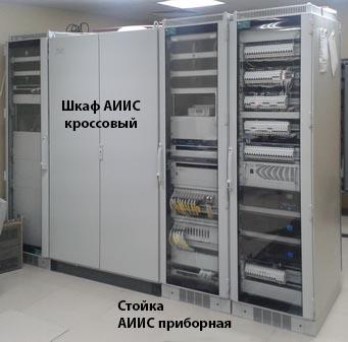

Рисунок 2 - Стойки
и шкафы АИИС. Расположение
Рисунок 3 - Термостив датчиков давления.
Вид внешний
Рисунок 4 - Статив датчиков давления.
Вид внешний
Рисунок 5 - Шкаф
коммутационный ПС-90.
Вид внешний
Рисунок 6 - Шкаф
коммутационный ПД-14.
Вид внешний
Рисунок 7 - Комплекс
измерения температур
магистрально-модульный
MIC-140. Вид внешний
Лист № 5
Всего листов 14

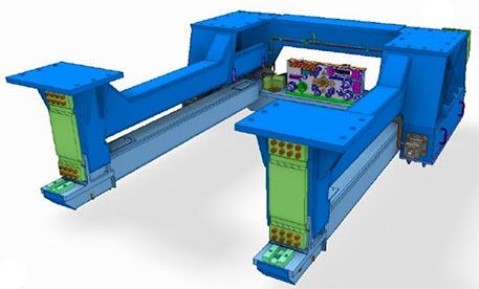

Рисунок 8
-
Система тягоизмерительная
GA-485-01-20904. Вид внешний
Рисунок 9
-
Преобразователь давления
измерительный
ADZ-SML-10
.
Вид внешний

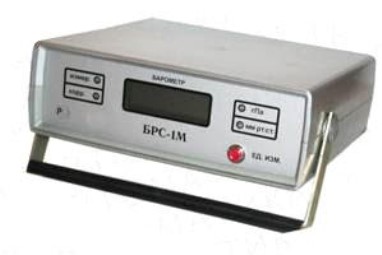

Рисунок 10
-
Преобразователь абсолютного
давления БРС-1М. Вид внешний

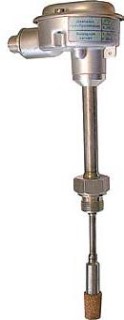

Рисунок 11 - Преобразователь
температуры и влажности ИПТВ-206.
Вид внешний
Рисунок 12 - Преобразователь расхода ТПР-13.
Вид внешний
Рисунок 13 - Счетчик-расходомер массовый
Rotomass RCCS36. Вид внешний
Лист № 6
Trial листов 14
Рисунок 14 - Преобразователь расхода
CPT16-HP-C-C13. Вид внешний

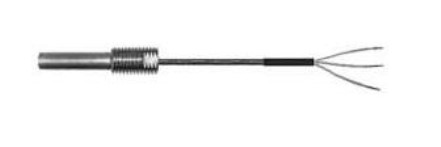

Рисунок 15 - Преобразователь температуры
ТС-1288. Вид внешний
Рисунок 16 - Преобразователь давления
DMP 343. Вид внешний
Рисунок 17 - Преобразователь давления
Rosemaunt 3051TG. Вид внешний
Рисунок 18 - Преобразователь температуры
Rosemaunt 644. Вид внешний
Рисунок 19 - Преобразователь
виброскорости МВ-43-5Б. Вид внешний
Рисунок 20 - Преобразователь тока HAS 600S.
Вид внешний
Рисунок 21 - Преобразователь напряжения
CV3-200. Вид внешний
Лист № 7
Всего листов 14
Рисунок 23 - Замок двери
стойки приборной. Вид внешний
Рисунок 24 - Замок и ключ шкафа
кроссового. Вид внешний
Рисунок 25 - Наклейка пломбировочная.
Вид внешний
Программное обеспечение
включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 7 «Pro» (64-разрядная).
Функциональное программное обеспечение представлено программой управления комплексом
MIC «Recorder».
В программе управления комплексом MIC метрологически значимой частью ПО
«Recorder» является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1 - Идентификационные данные функционального ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
Значение
scales.dll
1.0.0.8
24CBC163
CRC32
Рисунок 22 - Места расположения наклеек
и запирания стойки приборной АИИС
Место запирания
Место нанесения знака
утверждения типа и
поверки
Лист № 8
Всего листов 14
Метрологические и технические характеристики
Метрологические характеристики (МХ) АИИС приведены в таблицах 2 - 16.
от 1 до 5000
Таблица 2 - МХ ИК частоты переменного тока, соответствующие частоте вращения роторов
Наименование параметра ИКДиапазонПределы допускаемой
(обозначение измеряемого параметра ГТД)измерений, Гцпогрешности
Частота переменного тока, соответствующая
частоте вращения ротора вентилятора
в диапазоне от 1 до 5000 мин
-1
(Параметр: n
в
)
Частота переменного тока, соответствующая
частоте вращения ротора КВД в диапазоне от 2
до 17000 мин
-1
(Параметр: n
квд
)
от 1 до 8000
±
0,1 % от ВП
(ВП - верхний
предел измерений)
от 500 до 7000 кг/ч
(Параметр: G ТДР)
Таблица 3 - МХ ИК массового расхода топлива (керосина), объемных расходов (прокачки)
рабочей жидкости и масла
Наименование параметра ИКДиапазонПределы допускаемой
(обозначение измеряемого параметра ГТД) измерений погрешности
±0,3 % от ИЗ в диап.
(0,5 - 1,0)G
max;
Расход (массовый) топлива (керосина)±0,3 % от 0,5G
max
в диап.
(Параметр: GТФИШ) 500 кг/ч - 0,5G
max
(ИЗ -
измеренное значение,
G
max
= 7000 кг/ч)
Расход (прокачка) масла через двигатель
от 20 до 60 л/мин±3,0 % от ИЗ
М
Расход (прокачка) рабочей жидкости через
гидронасосот 16 до 170 л/мин
(Параметры: GжГН1; GжГН2; GжГН3)
Расход (прокачка) рабочей жидкости через
гидронасосот 2,5 до 3,5 л/мин
(Параметр: GжГН_FH)
±2,0 % от ИЗ
(разрежения) и перепада давления жидких
Таблица 4 - МХ ИК избыточного давления
и газообразных сред
Наименование параметра ИК
(обозначение измеряемого параметра ГТД)
Разрежение газообразных сред
(Параметры: P13 ср.; P14 ср.; P16 ср.; P17 ср.)
ДиапазонПределыдопускаемой
измерений погрешности
от минус 19,6 до 0 кПа
(от минус 0,2 до 0
кгс/см
2
)±49 Па
от 0 до 1,2 кПа
(от 0 до 0,0122 кгс/см
2
)
от 0 до 19,6 кПа
(от 0 до 0,2 кгс/см
2
)
Перепад давления газообразных сред
(Параметры: РВ.120; РВ.121)
Перепад давления газообразных сред
(Параметры: РВ.122; РВ.123)
Абсолютное давление газообразных сред
(Параметры: Р2001; Р2002; Р2003; Р2004;
Р2005; Р2006; Р2007; Р2008)
Абсолютное давление газообразных сред
(Параметры: Р216_1; Р217_1; Р218_1;
Р219_1; Р220_1)
Абсолютное давление газообразных сред
(Параметры: РК305; РК306; РК307; РК308)
от 0 до 4,08 МПа
(от 0 до 40 кгс/см
2
)
от 0 до 68,7 кПа
(от 0 до 0,7 кгс/см
2
) ±0,5 % от ДИ
(ДИ - диапазон
от 0 до 156,9 кПа
измерений)
(от 0 до 1,6 кгс/см
2
)
Лист № 9
Всего листов 14
±1 % от ВП
±1 % от ВП
Наименование параметра ИКДиапазонПределыдопускаемой
(обозначение измеряемого параметра ГТД) измерений погрешности
Относительное давление жидких средот 0 до 98,1 кПа
(Параметр: Рсуф)(от 0 до 1 кгс/см
2
)
Относительное давление жидких средот 0 до 588,4 кПа
(Параметры: РвхГН1; РвхГН2; РМ.ВХ)(от 0 до 6 кгс/см
2
)
Относительное давление жидких средот 0 до 1,57 МПа
(Параметр: РМ.ВХ1)(от 0 до 16 кгс/см
2
)
Относительное давление жидких средот 0 до 9,8 МПа
(Параметр: Рт1кф)(от 0 до 100 кгс/см
2
)
Относительное давление жидких средот 0 до 24,52 МПа
(Параметры: РвыхГН1; РвыхГН2; РвыхГН3)(от 0 до 250 кгс/см
2
)
Примечание - Для параметров: Р2001 - Р2008, РК305 - РК308, Р216_1 - Р220_1, Рсуф,
РМ.ВХ, РвхГН1 - РвхГН3, РвыхГН1 - РвыхГН1 значение верхнего предел диапазона нормируемых
значений параметра по ОСТ 1 01021-93 совпадает с значением верхнего предела диапазона
измерений.
Таблица 5 - МХ ИК силы постоянного тока, соответствующей значениям давления газообразных
и жидких сред в диапазоне преобразований ПП давления
Наименование параметра ИКДиапазонПределыдопускаемой
(обозначение измеряемого параметра ГТД) измерений погрешности
Сила постоянного тока, соответствующая
давлению жидких и газообразных сред
в диапазоне от 0 до 1,569 МПа
(Параметр: РтБНцс)
Сила постоянного тока, соответствующая
давлению жидких и газообразных средот 4 до 20 мА±0,3 % от ВП
в диапазоне от 0 до 9,81 МПа
(Параметры: РтБНшс; РтДОЗ)
Сила постоянного тока
(Параметры: Pr1; Pr2; Pr3; Pr4; Pr5; Pr6; Р9;
Р10; Р11; Р12)
Примечание - Для параметров Р9 - Р12 значение верхнего предел диапазона нормируемых
значений параметра по ОСТ 1 01021-93 совпадает с значением верхнего предела диапазона
измерений.
Таблица 6 - МХ ИК напряжения постоянного тока, соответствующего значениям температуры
газообразных сред в диапазоне преобразований ПП термоэлектрического типа ХА(K)
Наименование параметра ИКДиапазонПределыдопускаемой
(обозначение измеряемого параметра ГТД) измерений погрешности
Напряжение постоянного тока, соответствующее
среднему значениям температуры газов от 0
до 150 °С, в диапазоне преобразований ПП
термоэлектрического типа ХА(K)от 0 до 6,138 мВ
(Параметры: Т2033; Т2034; Т2035; Т2036;
Т2037; Т2038; Т2039; Т2040; Т251_1; Т252_1;
Т253_1; Т254_1; Т255_1)
Напряжение постоянного тока, соответствующее
значениям температуры воздуха от 0 до 700 °С,
в диапазоне преобразований ППот 0 до 29,129 мВ
термоэлектрического типа ХА(K)
(Параметры: ТК320; ТК321; ТК322)
Напряжение постоянного тока, соответствующее
значениям температуры воздуха от минус 30
до 900 °С, в диапазоне преобразований ПП
термоэлектрического типа ХА(K)
(Параметр: ТТ)
от минус 1,156
до 37,326 мВ
±0,3 % от ВП
Лист № 10
Всего листов 14
от 233 до 323 К
(от -40 до +50 °С)
±2,0 % от ВП
±1,5 % от ВП
±1 % от ВП
Таблица 7 - МХ ИК температуры жидких и газообразных сред с ПП терморезистивного типа
(термометров сопротивления)
Наименование параметра ИКДиапазонПределыдопускаемой
(обозначение измеряемого параметра ГТД) измерений погрешности
Температура газообразных сред
(Параметры: ТВХ.105; ТВХ.106; ТВХ.107;±0,5 % от ДИ
ТВХ.108; ТВХ.109; ТВХ.110)
Температура газообразных средот 223 до 523 К
(Параметр: ТвхСТВ) (от -50 до +250 °С)
Температура жидких средот 233 до 333 К
(Параметр: ТтДВвх) (от -40 до +60 °С)
Температура жидких средот 223 до 393 К
(Параметры: ТвхГН1; ТвхГН2) (от -50 до +120 °С)
Примечание - Для параметра ТтДВвх значение верхнего предел диапазона нормируемых
значений параметра по ОСТ 1 01021-93 совпадает с значением верхнего предела диапазона
измерений.
Таблица 8 - МХ ИК сопротивления постоянному току, соответствующего значениям
температуры жидких сред в диапазоне преобразований ПП терморезистивного типа
Наименование параметра ИКДиапазонПределыдопускаемой
(обозначение измеряемого параметра ГТД) измерений погрешности
Сопротивление постоянному току,
соответствующее значениям температуры
жидких сред в диапазоне от минус 40 до 250 °Сот 84,27 до 194,10 Ом±0,5 % от ВП
(Параметры: ТмПМПвых; ТмПТНД; ТмКП;
ТмВЫХ)
от 0 до 100 мм/с
±10 % от ВП
Диапазон
измерений
Пределыдопускаемой
погрешности
Таблица 9 - МХ ИК виброскорости корпуса ГТД
Наименование параметра ИК
(обозначение измеряемого параметра ГТД)
Виброскорость корпуса ГТД с частотой от 30
до 200 Гц
(Параметры: VРКвер; VЗПвер)
Диапазон
измерений
Пределы допускаемой
погрешности
Таблица 10 - МХ ИК силы от тяги
Наименование параметра
ИК (обозначение изме-
ряемого параметра ГТД)
Сила от тяги
от минус 40 до 175 кН
(Параметр: R)
(от минус 4077 до 17840
кгс)
±0,3 % от НЗ (НЗ = 60 кН)в диап.
от -40 до 60 кН.
(НЗ - нормированное значение)
±0,3 % от ИЗ в диап. от 60 до 175 кН
±2,5 % от ВП
Пределыдопускаемой
погрешности
Таблица 11 - МХ ИК напряжения переменного трехфазного тока
Наименование параметра ИКДиапазон
(обозначение измеряемого параметра ГТД)измерений
Фазное напряжение генератора
(Параметры: Uf1; Uf2; Uf3)
от 0 до 140 В
Фазное напряжение генератора
(Параметры: UФ1; UФ2; UФ3)
от 0 до 350 В±2,5 % от ВП
Лист № 11
Всего листов 14
±1 % от ВП
Пределыдопускаемой
погрешности
от 360 до 800 Гц
Таблица 12 - МХ ИК частоты переменного трехфазного тока
Наименование параметра ИКДиапазон
(обозначение измеряемого параметра ГТД)измерений
Частота переменного напряжения генератора
(Параметр: F.ГЕН)
Частота переменного напряжения генератора
(Параметр: F.ГЕН2)
от 360 до 1800 Гц
±1 % от ВП
Пределыдопускаемой
погрешности
от 0 до 560 А
Таблица 13 - МХ ИК силы переменного трехфазного тока
Наименование параметра ИКДиапазон
(обозначение измеряемого параметра ГТД)измерений
Сила тока генератора
(Параметры: Jf1; Jf2; Jf3)
Сила тока генератора
(Параметры: JФ1; JФ2; JФ3)
от 0 до 60 А
абсолютной
Таблица 14 - МХ ИК Температура атмосферного воздуха
Наименование параметра ИКДиапазон
Пределыдопускаемой
(обозначение измеряемого параметра) измерений
погрешности
Температура окружающего воздухаот 233 до 323 К
(Параметр: Тбокс) (от минус 40 до 50 °С)
±0,5 % от ВП
±3 % от ВП
Таблица 15 - МХ ИК относительной влажности атмосферного воздуха
Наименование параметра ИКДиапазон
(обозначение измеряемого параметра) измерений
Пределыдопускаемой
абсолютной
погрешности
Относительная влажность воздуха в рабочем
боксеот 0 до 98 %
(Параметр: RH_)
Наименование параметра ИК
(обозначение измеряемого параметра)
Диапазон
измерений
от 93 до 107 кПа
±67,0 Па
Таблица 16 - МХ ИК атмосферного давления
Пределыдопускаемой
абсолютной
погрешности
Атмосферное давление
(Параметр: Рбокс)
Таблица 17 - Основные технические характеристики
Наименование характеристикиЗначение
Параметры электрического питания:
- напряжение переменного тока, В 230±23
- частота переменного тока, Гц 50±0,2
Потребляемая мощность, В·А, не более3000
Габаритные размеры составных частей средства измерений, мм, (высота×ширина×глубина),
не более:
- стойка приборная АИИС2205×603×803
- шкаф кроссовый АИИС 2162×1200×416
- статив датчиков давления 662×380×225
- термостатив датчиков давления1240×600×415
- сканер температур MIC-140, 4 шт. 390×300×98
- шкаф коммутационный ПС-90, 2 шт.380×380×210 -
шкаф коммутационный ПД-14, 2 шт.380×380×210 -
пульт управления испытаниями 1197×7984×840
Лист № 12
Всего листов 14
Значение
240
95
15
60
11
30
30
190
Наименование характеристики
Масса составных частей, кг, не более:
- стойка приборная АИИС
- шкаф кроссовый АИИС
- статив датчиков давления
- термостатив датчиков давления
- сканер температур MIC-140, 4 шт.
- шкаф коммутационный ПС-90, 2 шт.
- шкаф коммутационный ПД-14, 2 шт.
- пульт управления испытаниями
Условия эксплуатации:
- температура воздуха, °С
- относительная влажность воздуха при температуре 25 °С, %
- атмосферное давление, кПа
от 10 до 30
от 30 до 80
от84 до106
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации
и на верхний левый угол стойки приборной в виде наклейки.
Комплектность средства измерений
Наименование
Обозначение
БЛИЖ.401201.100.900
1 шт.
Таблица 18 - Комплектность средства измерений
Кол-во,
шт.
Система автоматизированная информационно-
измерительная стенда №1 «Каскад-М1», в том числе
ПП (рег. номер в Госреестре):
- тяги двигателя, GA-485-01-20904B;
- расхода массового, Rotamass RCCS36 (27054-14);
- расхода объемного, ТПР12, ТПР14, ТПР7 (8326-04);
- расхода объемного, CPT16 (48746-11);
- давления, ADZ-SML-10 (49870-12);
- давления, Rosemount 3051(14061-15);
- давления, DMP 343 (56795-14);
- температуры, TC-1288 (18131-04);
- температуры, Rosemount 644 (63889-16);
- виброскорости, MВ-43-5Б (16985-08);
- относительной влажности и температуры, ИПТВ-206
(16447-03);
- абсолютного давления, БРС-1М (16006-97);
- напряжения, LEM СV3-200 (57939-14);
- тока, LEM HAT 600-S, LEM HAL 100-S.
Программное обеспечение на CD-диске
Руководство по эксплуатации
Формуляр
Методика поверки
-
БЛИЖ.401201.100.900 РЭ
БЛИЖ.401201.100.900 ФО
-
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 70281-18 «Инструкция. Система автоматизированная
информационно-измерительная стенда №1 «Каскад-М1». Методика поверки», утвержденному
ФГУП «ВНИИМ им. Д.И. Менделеева» 07 декабря 2017 г.
Лист № 13
Всего листов 14
Основные средства поверки:
-
калибратор-измерительунифицированныхсигналовэталонныйИКСУ-260
(рег. № 35062-07): диапазон воспроизведения и измерений напряжения постоянного тока от -10
до 100 мВ, пределы допускаемой абсолютной погрешности воспроизведения напряжения
постоянного тока ±(7·10
-5
×
Х + 3 мкВ), где Х - значение воспроизводимого напряжения, мВ;
диапазон воспроизведения и измерений силы постоянного тока от 0 до 25 мА, пределы
допускаемой абсолютной погрешности воспроизведения и измерений силы постоянного тока
±(10
-4
·Х + 1) мкА, где Х - значение воспроизводимой силы тока, мА;
-
генератор сигналов специальной формы Г3-110 (рег. № 5460-76): диапазон
воспроизведения частоты от 0,01 мкГц до 2 МГц, пределы допускаемой относительной
погрешности воспроизведения частоты ±3
×
10
-7
;
-
мановакууметр грузопоршневой МВП-2,5 (рег. № 1652-99): диапазон воспроизведения
давления от минус 0,095 до 0,25 МПа, класс точности 0,02;
-
манометр грузопоршневой МП-6 (рег. № 44230-10): диапазон воспроизведения
избыточного давления от 0,04 до 0,6 кПа, класс точности 0,05;
-
манометр грузопоршневой МП-60 (рег. № 44230-10): диапазон воспроизведения
избыточного давления от 0,02 до 6,0 кПа, класс точности 0,05;
-
манометр грузопоршневой МП-600 (рег. № 44230-10): диапазон воспроизведения
избыточного давления от 0,2 до 60,0 кПа, класс точности 0,05;
-
устройствотензометрическоевесоизмерительноеэлектронноеТВЭУ-20П
(рег. № 19765-10): верхний предел измерений силы 196,13 кН, пределы допускаемой
относительной погрешности измерений силы ±0,1 %;
-
магазин сопротивлений Р4831 (рег. № 6332-77): диапазон воспроизведения
сопротивления от 0,021 до 111111,10 Ом, класс точности 0,02;
-
калибратор многофункциональный Transmille 3041 (рег. № 34284-07): диапазон
воспроизведения частоты от 10 до 500 000 Гц, напряжения от 0 до 1020 В, класс точности 0,04;
-
мера емкости образцовая Р597/7 (рег. № 2684-70): емкость 1000 пФ, класс
точности 0,05
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на верхний левый угол стойки
приборной в виде наклейки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системе
автоматизированной информационно-измерительной стенда №1 «Каскад-М1»
ОСТ 1 01021-93. Стенды испытательные авиационных газотурбинных двигателей.
Общие требования
152.000.000-2ПМ. Программа совмещенного предъявительского и приемо-сдаточного
испытания
156.000.000ПМ. Программа совмещенного предъявительского и приемо-сдаточного
испытания
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне от 1
×
10
-16
до 30 А
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.802-2012. ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа
Лист № 14
Всего листов 14
ГОСТ 8.107-81.ГСИ. Государственный специальный эталон и государственная
поверочная схема для средств измерений абсолютного давления в диапазоне от 1
×
10
-8
до 1
×
10
3
Па
ГОСТ 8.187-76. ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений разности давлений до 4
×
10
4
Па
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений
времени и частоты
ГОСТ 8.640-2014. ГСИ. Государственная поверочная схема для средств измерений силы
ГОСТ 8.145-75. ГСИ. Государственный первичный эталон и общесоюзная поверочная
схема для средств измерений объемного расхода жидкости в диапазоне от 3
×
10
-6
до 10 м
3
/с
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений
температуры
Приказ Федерального агентства по техническому регулированию и метрологии
от 15 февраля 2016 г. № 146. Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
«МЕРА» (ООО «НПП «МЕРА»)
ИНН 5029023560
Адрес: 141002, Московская область, г. Мытищи, ул. Колпакова, д. 2, корпус 13
Телефон: (495) 783-71-59; Факс: (495) 745-98-93
Web-сайт:
E-mail:
,
Заявитель
Общество с ограниченной ответственностью «Научно-внедренческий центр «НавгеоТест»
(ООО «НВЦ «НавгеоТест»)
ИНН 5029102156
Юридический адрес: 141002, Московская область, г. Мытищи, ул. Колпакова, д. 2
Почтовый адрес: 141002, Московская область, г. Мытищи, ул. Колпакова, д. 2.
Телефон: +7(495)926-07-50; Факс: +7(495)586-55-88
Web-сайт: http://
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «ВНИИМ им.Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01; Факс: (812) 713-01-14
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 66540-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Тихомирово" Западно-Сибирской ЖД - филиала ОАО "Российские железные дороги" в границах Новосибирской области | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 69651-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЗАО "Ферреро Руссия" | Нет данных | ООО "Энергосистемы", г.Владимир | 4 года | Перейти |
| 22865-02 | Аппаратура вибрационного контроля для гидроагрегатов ГЭС | Каскад | ООО "НПП "ВиКонт", г.Москва | 1 год | Перейти |
| 50238-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Аэроприбор-Восход" | Нет данных | ООО "Электропромсервис", г.Вологда | 4 года | Перейти |
| 61811-15 | Система измерений количества и параметров свободного нефтяного газа на факел низкого давления ПАО "ВЧНГ" | Нет данных | ООО "ИМС Индастриз", г.Москва | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
