Приложение к свидетельству № 68929
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры, вакуумметры, мановакуумметры показывающие серий Р101, Р901
Назначение средства измерений
Манометры, вакуумметры, мановакуумметры показывающие серий Р101, Р901
предназначены для измерений избыточного и вакуумметрического давлений жидкости, газа,
пара.
Описание средства измерений
Принцип действия манометров, вакуумметров, мановакуумметров показывающих
серий Р101, Р901 основан на уравновешивании измеряемого давления силой манометрической
пружины. Под воздействием измеряемого давления чувствительный элемент деформируется и
через передаточный механизм приводит стрелку манометра во вращательное движение
относительно шкалы.
Манометры, вакуумметры, мановакуумметры показывающие серий Р101, Р901
изготавливаются в различных исполнениях. Исполнения различаются конструктивными
особенностями: материалами корпусных деталей, расположением штуцера (осевое, радиальное),
габаритными размерами и массой. Возможно изготовление шкал с различными единицами
измерений, допущенными к применению в РФ.
Общий вид манометров, вакуумметров, мановакуумметров показывающих серий Р101,
Р901 показан на рисунках 1, 2.

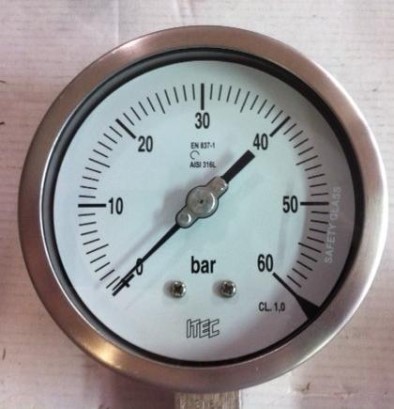

Рисунок 1 - Общий вид манометра
показывающего серии Р101

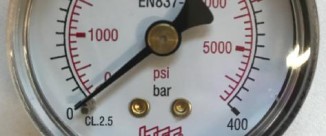

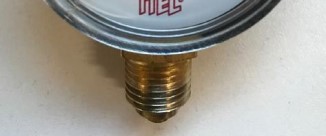

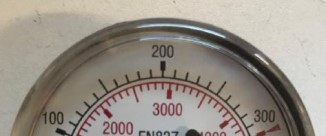

Рисунок 2 - Общий вид манометра
показывающего серии Р901
Пломбирование манометров, вакуумметров, мановакуумметров показывающих серий
Р101, Р901 не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
±0,4
Таблица 1 - Метрологические характеристики
Наименование характеристики
Значение
Р101Р901
от -1 до 1600от -1 до 400
-1; 0 -1; 0
0,6; 1,01,6; 2,5
±0,6; ±1,0±1,6; ±2,5
Верхние пределы измерений, бар
Нижние пределы измерений, бар
Класс точности
Пределы допускаемой приведенной
погрешности, % от диапазона измерений
Пределы дополнительной погрешности,
вызванной изменением температуры
окружающего воздуха от 20
°
С в диапазоне
рабочих температур, %/10
°
С
Таблица 2 - Основные технические характеристики
Наименование характеристикиЗначение
Р101Р901
Масса, кг, не более
-исполнение В02,1002,060
-исполнение В12,4482,210
-исполнение В21,974 -
-исполнение В32,433-
-исполнение R02,1000,466
-исполнение R2 -0,976
-исполнение R3 -2,270
-исполнение L02,100 -
-исполнение L12,433-
-исполнение L22,310-
Габаритные размеры (диаметр × глубина), мм,
не более
-исполнение В0263×50252×51
-исполнение В1263×53249×51
-исполнение В2161×48 -
-исполнение В3161×48-
-исполнение R0161×4898,5×37
-исполнение R2 - 155×43
-исполнение R3 - 252×51
-исполнение L0263×50 -
-исполнение L1263×50-
-исполнение L2263×50-
Условия эксплуатации:
- температура окружающего воздуха,
°
С
от -40 до +65от -30 до +65
от -20 до +65 (*) -
- относительная влажность при +30
°
С, %,
9595
не более
- атмосферное давление, кПа
от 85 до 105от 85 до 105
Степень защиты по ГОСТ 14254-2015IP 67IP 54
Гидрозаполнение без заполнения;
(*) с заполнением
без заполнения
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом и/или на каждое
средство измерений.
Комплектность средства измерений
Количество
1 шт.
1 экз.*
Таблица 3 - Комплектность средства измерений
НаименованиеОбозначение
Манометр, вакуумметр, мановакуумметр Р101, Р901
показывающий
Руководство по эксплуатации -
*в электронном виде или на бумажном носителе
Поверка
осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры,
напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометры грузопоршневые МП, ВПИ 0,6; 6; 60 МПа, КТ 0,05 (регистрационный
номер в Федеральном информационном фонде 52189-12);
- манометры избыточного давления грузопоршневые МП, ВПИ 6, 60, 250 МПа, КТ 0,05
(регистрационный номер в Федеральном информационном фонде 16026-97);
- манометры газовые грузопоршневые МГП, ВПИ: -0,1; 0,1; 1 МПа, КТ 0,05
(регистрационный номер в Федеральном информационном фонде 52506-16);
- манометры и вакуумметры деформационные образцовые с условными шкалами типа
МО, ВО, ВПИ от минус 0,1 до 60 МПа, КТ 0,15; 0,25 (регистрационный номер в Федеральном
информационном фонде 43816-10);
- манометры и вакуумметры деформационные образцовые с условными шкалами класса
точности 0,4 типа МО, ВО, ВПИ от минус 0,1 до 60 МПа, КТ 0,4 (регистрационный номер
в Федеральном информационном фонде 20680-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма или голографической
наклейки на средство измерений.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к манометрам,
вакуумметрам, мановакуумметрам показывающим серий Р101, Р901
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа
Техническая документация изготовителя ITEC S.r.l.
Изготовитель
ITEC S.r.l., Италия
Адрес: Via Cesare Battisti.114/b-28045 Invorio (NO), Italia
Телефон: +39 (0322) 259759
E-mail:
Лист № 4
Всего листов 4
Заявитель
Общество с ограниченной ответственностью «Рустандарт» (ООО «Рустандарт»)
ИНН 7725731593
Адрес: 127254, г. Москва, ул. Руставели, д.14, стр. 6, оф. 31
Юридический адрес: 127322, г. Москва, ул. Милашенкова, д.1, кв. 68
Телефон: 8(495) 610-09-25
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: 8(495) 544-00-00
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
