Резервуары стальные горизонтальные цилиндрические РГС-50 (45+5), ГРСИ 70261-18
Номер госреестра:
70261-18
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГС-50 (45+5)
Производитель:
Фирма "SVL - Sailiot Oy", Финляндия
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 6432 1/8, 6432 2/8
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68919
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-50 (45+5)
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические
РГС-50 (45+5)
(далее -
резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их
приема, хранения и отпуска.
Описание средства измерений
Тип резервуаров - стальные горизонтальные цилиндрические.
Резервуары представляют собой стальные металлические сосуды в форме горизонтального
цилиндра со сферическими днищами, снабженыгорловиной, замерным устройством, дыхательными
клапанами, площадками с ограждениями и лестницами для технического обслуживания.
Резервуары РГС-50 (45+5) имеют внутреннюю перегородку, делящую их на две емкости.
Место расположения резервуаров приведено в таблице 1.
Место расположение резервуара
Таблица 1
Наименование
резервуара
РГС-50 (45+5)
Заводской
номер
6432 1/8
РГС-50 (45+5)
6432 2/8
Томская область, РНУ «Стрежевой»,
котельная НПС «Александровская»
Томская область, РНУ «Стрежевой»,
котельная НПС «Александровская»

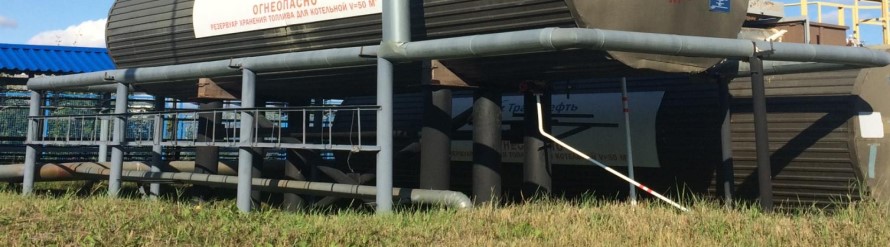

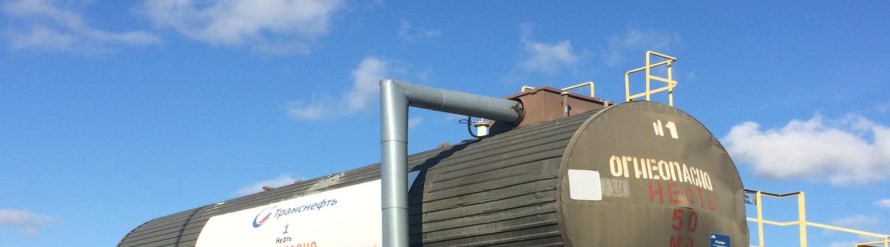

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50 (45+5)
Пломбирование резервуаров РГС- 50 (45+5) не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,25
Значение
50
45
5
Таблица 2 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость резервуара, м
3
Номинальная вместимость секции 1, м
3
Номинальная вместимость секции 2, м
3
Пределы допускаемой относительной погрешности
измерений вместимости резервуаров, %
Значение
20
Таблица 3 - Основные технические характеристики
Наименование характеристики
Средний срок службы, лет, не менее
Условия эксплуатации:
-
температура окружающей среды, °С
- атмосферное давление, кПа
от -50 до +50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Резервуар РГС-50 (45+5)
Паспорт резервуара РГС 50 (45+5)
Градуировочная таблица
Количество
2 шт.
2 шт.
4 шт.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
-
рулетка измерительная металлическая с грузом РНГ, Р20Н2Г (регистрационный
номер в Федеральном информационном фонде по обеспечению единства измерений 43611-10),
метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2;
-
рулетка измерительная металлическая Р10У3К (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 35279-07), метрологические
характеристики: диапазон измерений от 0 до 10 м, класс точности 3;
-
толщиномер ультразвуковой УТ-301 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 29134-05), метрологические
характеристики: диапазон измерений от 0,5 до 300,0 мм, пределы допускаемой абсолютной
погрешности при измерении толщины ±0,1 мм;
-
штангенциркульШЦ-III-400-0.02(регистрационныйномервФедеральном
информационном фонде по обеспечению единства измерений 11333-88), метрологические
характеристики: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной
погрешности ±0,02 мм.
Лист № 3
Всего листов 3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара
в месте подписи поверителя.
Сведения о методиках (методах) измерений
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные документы, устанавливающие требования к резервуарам стальным
горизонтальным цилиндрическим РГС-50 (45+5)
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений
массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.346-2000ГСИ. Резервуары стальные горизонтальные цилиндрические.
Методика поверки.
Изготовитель
SVL - SÄILIÖT OY, Финляндия
Адрес: 15560 Nastola, Finland, Harjuviidantie 1
Заявитель
Акционерное общество «Транснефть - Центральная Сибирь»
(АО «Транснефть - Центральная Сибирь»)
ИНН: 7017004366
Адрес: 634050, г. Томск, ул. Набережная реки Ушайки, д.24
Телефон: (3822) 27-54-58; факс (3822) 27-54-26
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17а
Телефон: (3822) 55-44-86; факс (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail:
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
