Резервуары стальные горизонтальные цилиндрические РГС-50, ГРСИ 70260-18
Номер госреестра:
70260-18
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГС-50
Производитель:
ОАО "Магистральные нефтепроводы Центральной Сибири", г.Томск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ 1, 2, 10, 20
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68918
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-50
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары)
предназначены для измерений объема нефти и нефтепродуктов, а также для их приема,
хранения и отпуска.
Описание средства измерений
Тип резервуаров - стальные горизонтальные цилиндрические.
Резервуары представляют собой стальные конструкции, состоящие из цилиндрического
сосуда, двух конических днищ и предназначены для надземной установки.
Резервуары снабжены горловиной, дыхательными клапанами, площадками с ограждениями
и лестницами для технического обслуживания.
Место расположения резервуаров приведено в таблице 1.
Место расположение резервуара
Таблица 1
Наименование
резервуара
РГС-50
Заводской
номер
1
РГС-50
2
РГС-50
10
РГС-50
20
Томская область, Парабельский район,
РНУ «Парабель», котельная НПС «Парабель»
Томская область, Парабельский район, РНУ «Парабель»,
котельная НПС «Парабель»
Томская область, г. Стрежевой, РНУ «Стрежевой»,
котельная НПС «Раскино»
Томская область, г. Стрежевой, РНУ «Стрежевой»,
котельная НПС «Раскино»

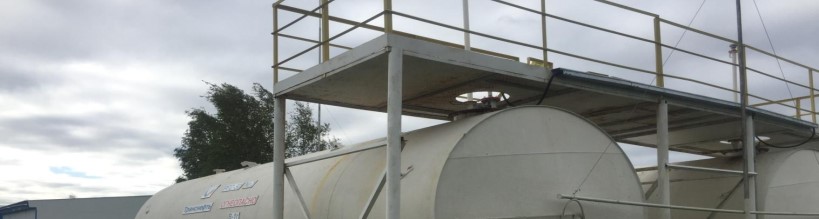

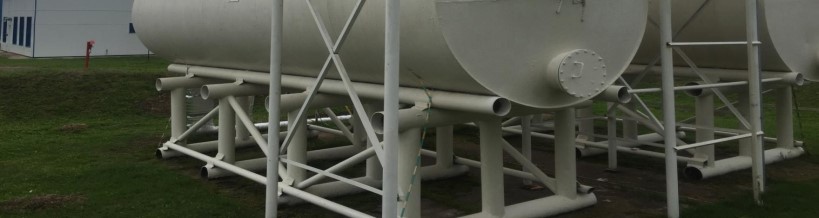

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50
Пломбирование резервуаров не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,25
Значение
50
Таблица 2 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
измерений вместимости резервуаров, %
Значение
20
Таблица 3 - Основные технические характеристики
Наименование характеристики
Средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающей среды, °С
- атмосферное давление, кПа
-60 до +50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Резервуар РГС-50
Паспорт резервуара
Градуировочная таблица на резервуар
Количество
4 шт.
4 шт.
4 шт.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
-
рулетка измерительная металлическая с грузом РНГ, Р20Н2Г (регистрационный
номер в Федеральном информационном фонде по обеспечению единства измерений 43611-10),
метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2;
-
рулетка измерительная металлическая Р10У3К (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 35279-07), метрологические
характеристики: диапазон измерений от 0 до 20 м, класс точности 3;
-
толщиномер ультразвуковой УТ-301 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 29134-05), метрологические
характеристики: диапазон измерений от 0,5 до 300,0 мм, пределы допускаемой абсолютной
погрешности при измерении толщины ±0,1 мм;
-
штангенциркульШЦ-III-400-0.02(регистрационныйномервФедеральном
информационном фонде по обеспечению единства измерений 11333-88), метрологические
характеристики: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной
погрешности ±0,02 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы)
измерений.
Нормативные документы, устанавливающие требования к резервуарам стальным
горизонтальным цилиндрическим РГС-50
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений
массового и объемного расхода (массы и объема) жидкости.
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика
поверки.
Изготовитель
Открытое акционерное общество «Магистральные нефтепроводы Центральной Сибири»
(ОАО «Центрсибнефтепровод»)
ИНН: 7017004366
Адрес: 634050, г. Томск, ул. Набережная реки Ушайки, д.24
Телефон: (3822) 27-54-58; факс (3822) 27-54-26
E-mail:
Заявитель
Акционерное общество «Транснефть - Центральная Сибирь»
(АО «Транснефть - Центральная Сибирь»)
ИНН: 7017004366
Адрес: 634050, г. Томск, ул. Набережная реки Ушайки, д.24
Телефон: (3822) 27-54-58; факс (3822) 27-54-26
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17а
Телефон: (3822) 55-44-86; факс (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail:
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
