Номер госреестра:
70243-18
Наименование СИ:
Рефлектометры оптические
Обозначение типа:
ТОПАЗ-9400
Производитель:
ООО "НПК "СвязьСервис", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.01.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68901
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рефлектометры оптические серии ТОПАЗ-9400
Назначение средства измерений
Рефлектометры оптические серии ТОПАЗ-9400 (далее - рефлектометры) предназначены
для измерения расстояния до мест неоднородностей и затухания методом обратного рассеяния,
а также средней мощности оптического излучения и затухания в одномодовых и многомодовых
оптических волокнах оптических кабелей.
Описание средства измерений
Конструктивно рефлектометры выполнены в ударопрочном металлическом корпусе,
в котором размещены жидкокристаллический дисплей, микроконтроллер, фотоприемник
с усилителем-преобразователем, аналого-цифровой преобразователь, лазерный источник
с системой стабилизации, преобразователи питания.
В рефлектометрах реализованы три режима функционирования на нормируемых
значениях длин волн 850, 1300, 1310, 1490, 1550 и 1625 нм: оптического рефлектометра,
измерителя мощности и источника оптического излучения (далее - источника).
Принцип действия рефлектометров в режиме оптического рефлектометра основан на
зондировании волоконно-оптической линии последовательностью коротких оптических
импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного
рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого
оптического волокна, показывающая распределение ослабления по его длине, наличие
неоднородностей и обрывов.
Принцип действия рефлектометров в режиме измерителя мощности основан на
преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина
которого пропорциональна мощности оптического излучения.
Принцип действия рефлектометров в режиме источника основан на излучении
оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
На лицевой панели рефлектометров расположены кнопки управления, цветной
жидкокристаллический дисплей с подсветкой и индикатор питания. Боковые панели, на
которых расположены оптические разъемы и гнездо подключения внешнего питания,
изготовлены из ударопрочного пластика.
Рефлектометры имеют цифровую индикацию (жидкокристаллический дисплей),
оптические разъемы для подключения оптического кабеля, 2 USB разъема, разъем питания.
Рефлектометры выпускаются в различных модификациях, отличающихся количеством
источников оптического излучения, их функциональным назначением для типа оптического
волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и
усилителя-преобразователя. Для идентификации модификаций применяются следующие
условные обозначения:
- начальные буквы (А или В) в маркировке модификации, указывающие на отличие
параметров фотоприемника и усилителя-преобразователя, от которых зависит динамический
диапазон рефлектометров;
- совокупность группы десятичных цифр, указывающая количество источников
излучения с соответствующими значениями длинами волн оптического излучения (обозначение
85-30-31-49-55-62 тождественно нормируемым значениям длин волн 850-1300-1310-1490-1550-
1625 нм);
- сочетание букв (РМ или РМН), или их отсутствие в конце маркировки модификации,
указывающее на наличие или отсутствии измерительного фотодиода, тип которого влияет
на характеристики измерителя мощности.
Лист № 2
Всего листов 6
Внешний вид, места нанесения знака утверждения типа, маркировки модификации и
пломбировки рефлектометров представлены на рисунках 1, 2, 3, 4

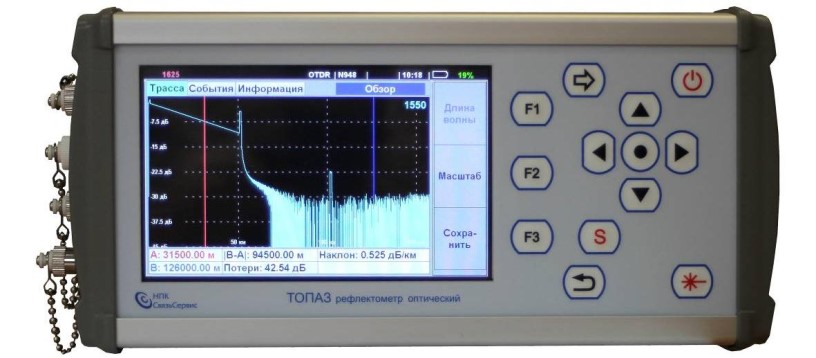

Рисунок 1 - Вид лицевой панели
Рисунок 2 - Вид верхней панели
Рисунок 3 - Вид сбоку (электрические разъемы)
Место нанесения знака утверждения типа
Место маркировки модификации
Лист № 3
Всего листов 6
Места пломбировки
Рисунок 4 - Вид сбоку (оптические разъемы)
Программное обеспечение
Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное
в аппаратной части рефлектометров. Запись ПО осуществляется в процессе производства.
Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно.
Доступ к аппаратной части рефлектометров исключен конструктивно. Идентификационные
данные ПО приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Значение
ТОПАЗ-9400
1.1
отсутствует
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблицах 2-3.
30
Таблица 2 - Метрологические характеристики рефлектометров
Наименование характеристики
Длины волн, нм
Значение
850; 1300; 1310,
1490; 1550; 1625
от 0 до 2,5·10
5
±(1,0+ δ
счит
1)
+5·10
-5
·L
2)
)
41
Диапазон измерений расстояния, м
Пределы допускаемой абсолютной погрешности измерений
расстояния, м
Динамический диапазон измерений затухания для
модификации А (при времени усреднения 3 мин), дБ,
не менее:
- на длинах волн 850 и 1300 нм (при длительности импульса
1 мкс)
- на длинах волн 1310, 1490, 1550 и 1625 нм
(при длительности импульса 10 мкс)
Динамический диапазон измерений затухания для
модификации В (при времени усреднения 3 мин
и длительности импульса 10 мкс), дБ, не менее:
- на длинах волн 1310 и 1550 нм
35
Лист № 4
Всего листов 6
±(0,3+1/A
3)
);
±(0,3+10/A
3)
)
Значения длительности зондирующих импульсов
Значение
4,5
6,0
0,8
1,5
630 (-2)
±0,15
±0,07
от 3,16·10
-12
до 10
-2
(от -85 до +10)
от 10
-9
до 4·10
-1
(от -60 до +26)
Продолжение таблицы 2
Наименование характеристики
Значение мертвой зоны измерений затухания
(при длительности зондирующего импульса 5 нс
и коэффициенте отражения менее -40 дБ), м, не более:
- для модификации А
- для модификации В
Значение мертвой зоны при измерениях положения
неоднородности (при длительности зондирующего
импульса 5 нс и коэффициенте отражения менее -40 дБ), м,
не более:
- для модификации А
- для модификации В
Уровень средней мощности непрерывного оптического
излучения на выходе источника, мкВт (дБм), не менее
Нестабильность уровня мощности непрерывного оптического
излучения на выходе источника при изменении температуры
окружающей среды в пределах
±
2
°
C в течение 15 минут
непрерывной работы, дБ, не более:
- для длин волн 850 и 1300 нм
- для длин волн 1310, 1490, 1550 нм
Диапазон измерения уровней средней мощности
для модификации PM, Вт (дБм)
Диапазон измерения уровней средней мощности
для модификации PMН, Вт (дБм)
Пределы допускаемой относительной погрешности
измерения уровней средней мощности на длинах волн
градуировки 850, 1310 и 1550 нм, дБ, не более:
- для модификации РМ
- для модификации РМН
Пределы допускаемой абсолютной погрешности измерений
затухания, дБ, не более
±0,05∙А
3)
действительные значения,
полученные при первичной
поверке
____________
___________
1)
δ
счит
- дискретность считывания на выбранном пределе шкалы расстояний, значение
которой приведено в руководстве по эксплуатации, м
2)
L - расстояние, м
3)
A - измеренное значение мощности, нВт
Значение
5±0,2
Таблица 3 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение питания, В
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
Масса, кг, не более
235
100
55
1,0
Лист № 5
Всего листов 6
Значение
Продолжение таблицы 4
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность при температуре +30 °С, %, не более
- атмосферное давление, кПа
от -10 до +40
90
от 84,0 до 106,7
Знак утверждения типа
наносят на титульный лист эксплуатационной документации типографским способом
и на лицевую панель рефлектометров методом шелкографии.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
Наименование
Оптический рефлектометр серии ТОПАЗ-9400
Руководство по эксплуатации
Паспорт
Обозначение
-
АВНФ.411918.100 РЭ
АВНФ.411918.100 ПС
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения
единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010
«Государственная система обеспечения единства измерений. Измерители оптической мощности,
источники оптического излучения, измерители обратных потерь и рефлектометры оптические
малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц длины и ослабления для световодов по ГОСТ 8.585-2013;
- рабочий эталон единиц средней мощности и ослабления оптического излучения по
ГОСТ 8.585-2013;
- генератор оптический ОГ-2-2/Б (рег. № 44918-10);
- осциллограф цифровой TDS3052C (рег. № 41693-09).
Допускаетсяприменениеаналогичныхсредствизмерений,обеспечивающих
определение метрологических характеристик рефлектометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к рефлектометрам
оптическим серии ТОПАЗ-9400
ГОСТ 8.585-2013 Государственная поверочная схема для средств измерений длины
и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны
для волоконно-оптических систем связи и передачи информации
ТУ 665850-100-94582333-2016 Рефлектометры оптические серии ТОПАЗ-9400. Технические
условия
Лист № 6
Всего листов 6
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная компания
«СвязьСервис» (ООО «НПК «СвязьСервис»)
Адрес: 192012, г. Санкт-Петербург, пр. Обуховской Обороны, д. 120, лит. «Б»-411
ИНН 7811499993
Телефон: +7 (812) 380-85-09
Факс: +7 (812) 380-85-10
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство»
(ООО «КИА»)
Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр. 10
Юридический адрес: 107066, г. Москва, ул. Доброслободская, д. 10, стр. 5
Телефон (факс): +7 (495) 737-67-19
E-mail:
Аттестат аккредитации ООО «КИА» по проведению испытаний средств измерений
в целях утверждения типа RA.RU.310671 от 22.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 64103-16 | Системы термометрии волоконно-оптические распределенного типа | MMK-IS | ООО "Медиа Мир-Казань", г.Казань | 4 года | Перейти |
| 26504-04 | Пирометры волоконно-оптические | IS 5-LO, IGA 5-LO, IS 5-LO/GL, IS 50-LO/GL | Фирма "IMPAC Infrared GmbH", Германия | 2 года | Перейти |
| 44863-10 | Рефлектометры оптические | palmOTDR/N | Фирма "Shineway Technologies, Inc.", Китай | 1 год | Перейти |
| 75001-19 | Спектрометры оптические эмиссионные | Q4 TASMAN | Фирма "Bruker AXS GmbH", Германия | 1 год | Перейти |
| 868-84 | Квадранты оптические | КО-60, КО-60М | Приборостроительный завод, г.Новосибирск | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
