Аппаратура геодезическая спутниковая (ГНСС-приемник) ФАЗА 2, ГРСИ 70221-18
Номер госреестра:
70221-18
Наименование СИ:
Аппаратура геодезическая спутниковая (ГНСС-приемник)
Обозначение типа:
ФАЗА 2
Производитель:
ООО "РУСНАВГЕОСЕТЬ", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.01.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68879
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура геодезическая спутниковая (ГНСС-приёмник) ФАЗА 2
Назначение средства измерений
Аппаратура геодезическая спутниковая (ГНСС-приёмник) ФАЗА 2 (далее - аппаратура)
предназначена для измерений длины базиса между точками земной поверхности и инженерных
сооружений при выполнении кадастровых и землеустроительных работ, инженерно-геодезических
изысканиях и в системах геодезического мониторинга.
Описание средства измерений
Принцип действия аппаратуры реализует методы измерений расстояний, основанные
на измерении времени распространения радиосигналов от спутников глобальных навигационных
систем.
Аппаратура принимает измерительную информацию (радиосигналы) от спутников
глобальных навигационных систем ГЛОНАСС, GPS, GALILEO, BEIDOU, SBAS.
Конструктивно аппаратура представляет собой корпус, вмещающий многочастотный
480 канальный приемник радиосигналов с внешней ГНСС антенной, микроконтроллер со
встроенным программным обеспечением (ПО), съемный УВЧ радио модуль (дополнительный),
устройства связи Bluetooth, WiFi, сотовый модем с внутренней GSM-антенной, слот SIM-карты
и запоминающее устройство со встроенной памятью.
Управление аппаратурой осуществляется с помощью кнопочной светоиндикаторной
панели управления расположенной на передней стороне корпуса и (или) с помощью
подключаемого контролера, входящего в комплект поставки аппаратуры по заказу.
На передней стороне корпуса аппаратуры также расположен коаксиальный разъем для
подключения внешней Bluetooth/WiFi антенны и порт USB, который предназначен для
подключения внешнего накопителя измерительной информации и для подключения к
компьютеру.
На задней стороне корпуса аппаратуры расположены 2 порта RS232, порт Ethernet и
разъемы для подключения до 2 внешних ГНСС-антенн, внешней GSM-антенны сотового
модема, штыревой УКВ антенны (при установленном УВЧ радио модуле) и внешнего
электропитания.
Для защиты панели управления и разъемов, корпус аппаратуры имеет угловые
защитные накладки.
Полученная измерительная информация для дальнейшей обработки, передается на
персональный компьютер с установленным специальным ПО.
Электропитание аппаратуры осуществляется от аккумулятора, расположенного в отсеке
корпуса или от внешнего источника электропитания для работы в непрерывном режиме.
В процессе эксплуатации, конструкция аппаратуры не предусматривает механических и
электронных внешних регулировок.
Аппаратура имеет электронную защиту от кражи и от несанкционированного
включения, что делает ее бесполезной без знания пароля авторизованного пользователя.
Ограничение доступа к внутренним узлам обеспечивается пломбированием крышки
корпуса с использованием защитных наклеек.
Внешний вид аппаратуры, место пломбирования и нанесения знака утверждения типа
представлены на рисунках 1 и 2.
Лист № 2
Всего листов 5

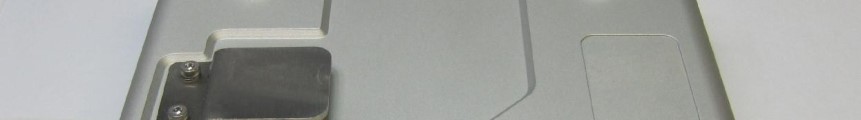

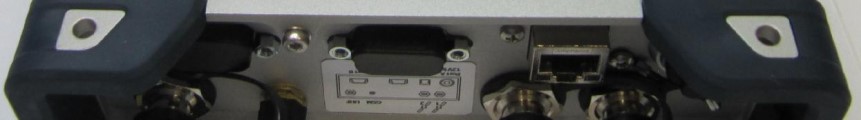

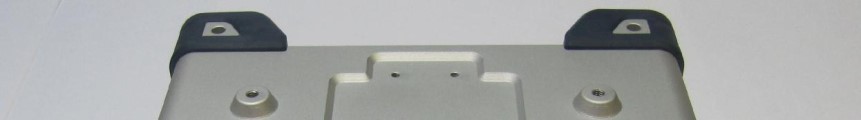

Рисунок 1 - Внешний вид аппаратуры геодезической спутниковой (ГНСС-приёмник) ФАЗА 2

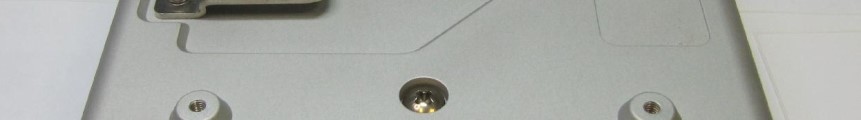

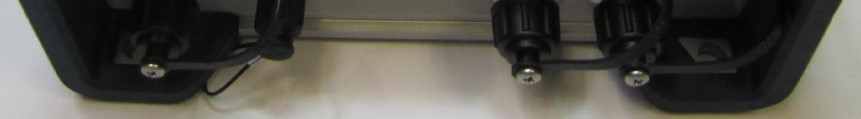

Рисунок 2 - Место пломбирования защитной наклейкой и нанесения знака утверждения типа
Место пломбирования
защитной наклейкой

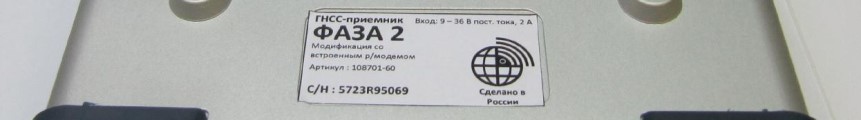

Место нанесения знака
утверждения типа
Лист № 3
Всего листов 5
Программное обеспечение
Аппаратура поставляется со встроенным программным обеспечением (далее - ПО)
«ФАЗА 2», ПО «СПУТНИК» полевого контроллера и ПО «Spectra Precision Survey Office» для
установки на персональный компьютер.
ПО аппаратуры разработано с учетом требований безопасности и исключения
несанкционированного,какслучайногоилинепреднамеренногодоступа,такиот
преднамеренных изменений. С этой целью предусмотрено специальное средство аппаратной
защиты для устанавливаемого на компьютер ПО - электронный USB-ключ, что обеспечивает
полное ограничение доступа к метрологически значимой части ПО и измерительной
информации. Таким образом исключается возможность несанкционированного влияния на ПО
и измерительную информацию.
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
«ФАЗА 2»
«СПУТНИК»
«Spectra Precision
Survey Office»
Идентификационное
наименование ПО
Номер версии
(идентификационный номер)
ПО, не ниже
Цифровой идентификатор ПО
3.51
9d14c700f4456736
e96a51fa0822faab
2.0.0.1333
4fb92560dad04b45
3d46ef7a16983906
3.81
fdc2952a43b6c7e7cd
b59c58d8e9c2f6
Алгоритм вычисления
цифрового идентификатора ПО
MD5
Метрологические и технические характеристики
Значение
Таблица 2 - Метрологические характеристики
Наименование характеристики
Границы допускаемой абсолютной
погрешности измерений длины базиса в
диапазоне до 30 км (при доверительной
вероятности 0,95) в режиме «Статика», мм:
- в плане
- по высоте
±(6+1∙10
-6
∙D)
±(10+1∙10
-6
∙D),
где D - измеряемое расстояние, мм
Границы допускаемой абсолютной
погрешности измерений длины базиса в
диапазоне до 30 км (при доверительной
вероятности 0,95) в режиме «Кинематика в
реальном времени» (RTK)», мм:
- в плане
- по высоте
±(16+2∙10
-6
∙D)
±(30+2∙10
-6
∙D),
где D - измеряемое расстояние, мм
Лист № 4
Всего листов 5
Таблица 3 - Технические характеристики
Наименование характеристики
Тип приемника
Количество каналов
Режимы измерений
Значение
Многочастотный
480
«Статика»
«Кинематика в реальном времени (RTK)»
Внешняя
от -40 до +65
165×206×65
165×165×76
Тип антенны
Диапазон рабочих температур,
°
С
Габаритные размеры (Д×Ш×В), мм, не более:
- приемник
- антенна
Масса, кг, не более:
- приемник
- антенна
1,700
0,640
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации
и наклейкой на корпус аппаратуры.
Комплектность средства измерений
Обозначение
Количество
-
-
-
-
-
1
По заказу
По заказу
1
1
Таблица 4 - Комплектность аппаратуры
Наименование
Аппаратура геодезическая спутниковая
(ГНСС-приёмник) ФАЗА 2
ГНСС-антенна
Аккумуляторная батарея
Адаптер питания
Кабель питания
Зарядное устройство на 2
аккумуляторные батареи
Рулетка
Кабель USB
Антенна Bluetooth/WiFi
Антенна УКВ
Коаксиальный кабель-адаптер
УВЧ радио модуль
Адаптер на веху
Торцевой ключ
Кабель питания 1,5 м
Кабель-адаптер 0,15 м
Кабель питания 0,6 м
Кабель антенный 1,6 м
Кабель антенный 10 м
Транспортировочная сумка
Комплект ПО
Комплект полевого контроллера
Руководство быстрого запуска
Руководство по эксплуатации
Методика поверки
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
6571−003−67987721−2017 РЭ
МП АПМ 48-17
1
1
1
1
По заказу
По заказу
По заказу
По заказу
По заказу
По заказу
По заказу
По заказу
По заказу
По заказу
1
По заказу
По заказу
1
1
1
Лист № 5
Всего листов 5
Поверка
осуществляется по документу МП АПМ 48-17 «Аппаратура геодезическая спутниковая
(ГНСС-приёмник) ФАЗА 2. Методика поверки», утвержденному ООО «Автопрогресс-М»
«31» октября 2017 г.
Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011;
- линейные базисы по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к аппаратуре
геодезической спутниковой (ГНСС-приёмник) ФАЗА 2
ГОСТ Р 8.750-2011 ГСИ. Государственная поверочная схема для координатно-временных
средств измерений;
ТУ 6571-003-67987721-2017 Аппаратура геодезическая спутниковая (ГНСС-приёмник)
ФАЗА 2. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Руснавгеосеть» (ООО «Руснавгеосеть»)
ИНН 7728001001
Адрес: 117420, г. Москва, ул. Профсоюзная, д. 57
Тел.: +7 (499) 678-2063, факс: +7 (499) 678-2089
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (499) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
