Счетчики электроэнергии трехфазные многотарифные АЭ-3, ГРСИ 70219-18
Номер госреестра:
70219-18
Наименование СИ:
Счетчики электроэнергии трехфазные многотарифные
Обозначение типа:
АЭ-3
Производитель:
Фирма "Apator S.A.", Польша
Межповерочный интервал:
12 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.01.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68877
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электроэнергии трехфазные многотарифные АЭ-3
Назначение средства измерений
Счетчики электроэнергии трехфазные многотарифные АЭ-3 (далее - счетчики)
предназначены для измерений активной и реактивной (или только активной) электрической
энергии в трехфазных сетях переменного тока промышленной частоты.
Описание средства измерений
Принцип действия счетчиков основан на измерении входных сигналов напряжения и
тока с помощью аналого-цифровых преобразователей и их перемножении с последующей
обработкой с помощью специализированного контроллера.
Конструктивно счетчики состоят из корпуса, клавиатуры, предназначенной для
отображения режимов работы и параметров счетчиков, крышки клеммной колодки.
Счетчики имеют в своем составе измерительные элементы - датчики тока, микро-
контроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет
электрической энергии по тарифным зонам суток, оптическое испытательное выходное
устройство для поверки, интерфейсы для подключения к системам автоматизированного учета
потребленной электроэнергии.
Дополнительно счетчики обеспечивают измерение следующих параметров:
- активной мощности прямого направления по дифференцированным во времени
тарифам в «постоплатном» и «предоплатном» режимах;
- коэффициента мощности;
- действующего значения фазного напряжения;
- действующего значения фазного тока;
- частоты электрической сети.
Связь со счётчиком обеспечиваться через оптическую головку или через интерфейс
WMBus.
Структура обозначения счётчика приведена на рисунке 1 и состоит из полного
наименования прибора и условного обозначения.
Пример записи счётчика - «Счетчик электроэнергии трехфазный многотарифный
АЭ-331-AR-TQK JONF/iW4».
Общий вид средства измерений и схема пломбировки от несанкционированного доступа
представлены на рисунках 2 и 3.
Лист № 2
Всего листов 6
Расшифровка условного обозначения
АЭ – ТипТокКлассНапряжениеЭнергияФункцииМодулиКорпус
Тип подключения к токоведущему проводнику
3 – Трехфазный счетчик
Измерение энергии
А – учет активной энергии
AR – учет активной и реактивной энергии
Габаритные
размеры, мм
(Д×Ш×В)
4 – 180×92×220
Поддержка каналов
передачи данных
i – Оптический порт
М – Mbus
W – WMBus
Дополнительный функции
T – Поддержка многотарифного учета
Q – Наличие профиля
К – Наличие функции
предварительной оплаты
J – Возможность вывода параметров
сети на дисплей счетчика
O – Наличие встроенного контактора
N – Наличие датчика клеммной
крышки
F – Наличие датчика магнитного поля
Модификация по напряжению
1 – 3×230/400 В
Модификация по току и классу точности
3 – Максимальная сила тока 100 А, класс точности A/R 1,0/2,0
Рисунок 1 - Структура обозначения счётчика
Лист № 3
Всего листов 6

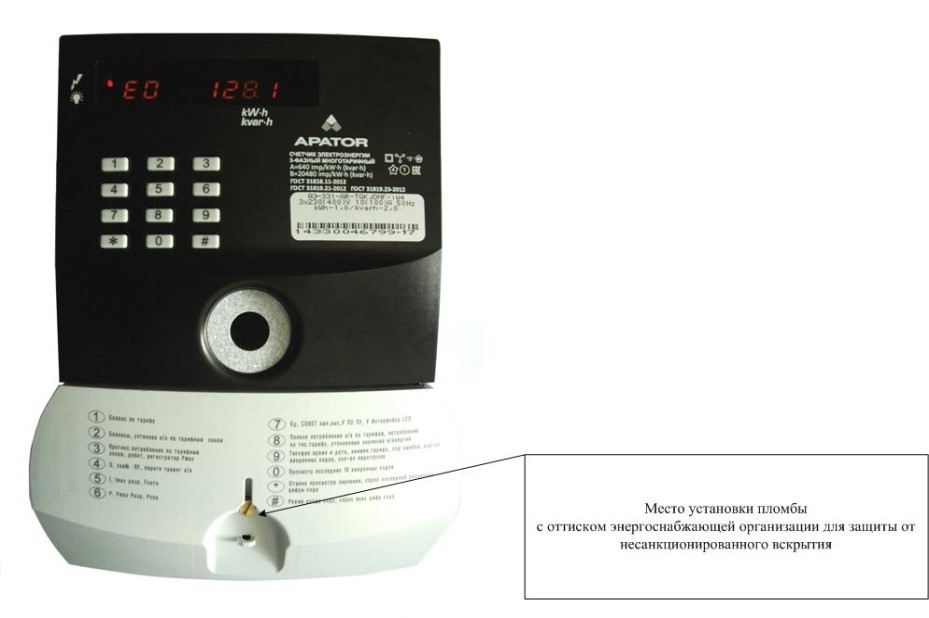

Рисунок 2 - Общий вид средства измерений и схема пломбировки
от несанкционированного доступа

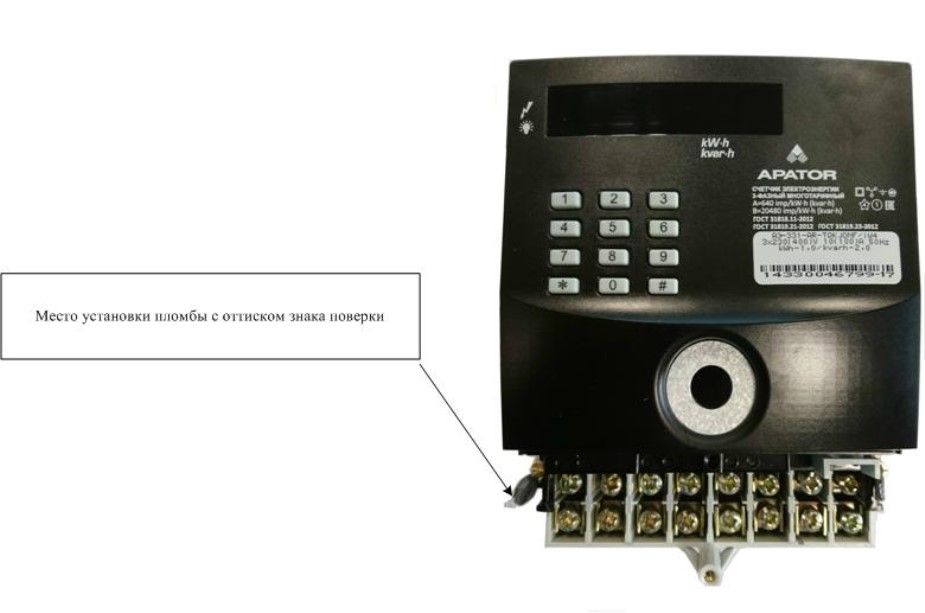

Рисунок 3 - Место установки пломбы с оттиском знака поверки
Лист № 4
Всего листов 6
Программное обеспечение
По своей структуре ПО не разделено на метрологически значимую и метрологически
незначимую части, имеет единую контрольную сумму и записывается на стадии изготовления
счетчика.
Программное обеспечение не влияет на нормируемые метрологические характеристики
счетчиков.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
CRC
Таблица 1 - Идентификационные данные программного обеспечения
Значение
Firmware
не ниже V1.36
3EB0
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
программного обеспечения
Метрологические и технические характеристики
Значение
Таблица 2 - Метрологические характеристики
Наименование характеристики
Класс точности:
- активной энергии (по ГОСТ 31819.21-2012)
- реактивной энергии (по ГОСТ 31819.23-2012)
Номинальное напряжение U
ном
, В
Базовый ток I
б
, (Максимальный ток I
макс
), А
Стартовый ток
Диапазон рабочего напряжения
Диапазон измерений коэффициента мощности
1,0
2,0
3×230/400
10 (100)
0,004·I
б
от 0,80·U
ном
до 1,10·U
ном
от 0,8 (при емкостной нагрузке) до 0,5
(при индуктивной нагрузке)
Диапазон измерений частоты переменного тока,
Гц
Погрешность хода часов, c/сут
от 49 до 51
±
0,5
0,1
Значение
640
20480
640
20480
0,0001
0,0001
1000000
1000000
Таблица 3 - Основные технические характеристики
Наименование характеристики
Постоянная счетчика по активной электрической
энергии, имп/(кВт∙ч):
- основной режим
- поверочный режим
Постоянная счетчика по реактивной
электрической энергии, имп/(квар∙ч):
- основной режим
- поверочный режим
Цена единицы разрядов дисплея
1)
- младшего, кВт·ч
- младшего, квар·ч
- старшего, кВт·ч
- старшего, квар∙ч
Полная мощность, потребляемая цепями тока
при базовом токе, В·А, не более
Лист № 5
Всего листов 6
30
100
1
бит/с
Окончание таблицы 3
Наименование характеристикиЗначение
Полная (активная) мощность, потребляемая
цепями напряжения при номинальном1 (0,7)
значении напряжения, В·А (Вт), не более
Длительность хранения информации
при отключении питания, не менее, лет
Срок службы батареи, лет, не менее12
Число тарифов, не менее 8
Число временных зон, не менее 8
Глубина хранения значений электрической
энергии на определенный день месяца, месяцев,16
не менее
Количество записей в журнале событий, не менее,
штук
Количество оптических испытательных выходов
с параметрами по ГОСТ 31818.11-2012
Скорость обмена информацией по интерфейсам,
19200
IP54
180×92×220
Степень защиты от пыли и влаги по
ГОСТ 14254-2015
Класс защиты изоляции (по МЭК62052-11)2
Габаритные размеры
(длина×ширина×высота), мм, не более
Условия эксплуатации:
- температура окружающей среды, ºСот -40 до +70
- относительная влажность, % от 0 до 95
- атмосферное давление, кПаот 96 до 104
Масса, кг, не более 1,6
Средняя наработка на отказ, ч, не менее 125000
Срок службы счетчика, лет, не менее 30
1)
Конкретное значение характеристики (параметра) выбирается при параметризации счетчика
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим
качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
АЭ-3
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Счетчик электроэнергии
трехфазный многотарифный
Руководство по эксплуатации -
Паспорт -
Методика поверкиРТ-МП-4746-551-2017
Упаковка -
Количество
1 шт.
1 экз.
1 экз.
1 экз.
1 шт.
Примечание
Исполнение
соответствует заказу
-
-
По заказу
Потребительская тара
Поверка
осуществляется по документу РТ-МП-4746-551-2017 «ГСИ. Счетчики электроэнергии трехфазные
многотарифные АЭ-3. Методика поверки», утвержденному ФБУ «Ростест-Москва» 26 сентября
2017 г.
Лист № 6
Всего листов 6
Основные средства поверки:
- установка автоматическая многофункциональная для поверки счётчиков электрической
энергии SJJ-1 (регистрационный номер в Федеральном информационном фонде 37404-08);
- установки для проверки электрической безопасности GPI-725 (регистрационный номер
в Федеральном информационном фонде 19971-00);
- устройства синхронизации времени УСВ-3 (регистрационный номер в Федеральном
информационном фонде 64242-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в соответствующем
разделе паспорта и на корпус счетчика в виде пломбы или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
электроэнергии трехфазным многотарифным АЭ-3
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока.
Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
Техническая документация фирмы-изготовителя Apator S.A.
Изготовитель
Apator S.A., Польша
Адрес: ул. Gdanska 4a lok/ C4, 87-100 Torun, Польша
Телефон (факс): +48 56 61 91 111; + 48 56 61 91 274
Web-сайт:
Е-mail: apator@ apator.com
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 83341-21 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Кировской ТЭЦ-3 филиала "Кировский" ПАО "Т Плюс" | Обозначение отсутствует | Филиал "Кировский" Публичного акционерного общества "Т Плюс" (Филиал "Кировский" ПАО "Т Плюс"), г. Киров | 4 года | Перейти |
| 70282-18 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Транссервисэнерго" (ООО "Новокиевский щебеночный завод") | Нет данных | АО "Транссервисэнерго", г.Москва | 4 года | Перейти |
| 68213-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Князе-Волконская | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 64716-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Сетевая компания" НкЭС ПС 220 кВ "Бегишево" | Нет данных | ОАО "Сетевая компания" филиал Нижнекамские электрические сети, г.Нижнекамск | 4 года | Перейти |
| 28976-05 | Расходомеры-счетчики электромагнитные | FSM 4000, FXL 4000, FXL 5000 | Фирма "ABB Automation Products GmbH", Германия | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
