Дозаторы весовые автоматические дискретного действия TE.2, ГРСИ 70183-18
Номер госреестра:
70183-18
Наименование СИ:
Дозаторы весовые автоматические дискретного действия
Обозначение типа:
TE.2
Производитель:
Фирма "Technipes s.r.l.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.01.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68840
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы весовые автоматические дискретного действия TE.2
Назначение средства измерений
Дозаторы весовые автоматические дискретного действия TE.2 (далее - средство
измерений) предназначены для измерений массы.
Описание средства измерений
Принцип действия средства измерений основан на использовании гравитационного
притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного
элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал,
пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому
преобразованию, математической обработке электронными устройствами средства измерений
с дальнейшим определением значения массы объекта измерений.
На основе информации об измеренном значении массы в соответствии с предварительно
заданной программой осуществляется автоматическое управление питателем для формирования
дозы материала.
Результаты измерений отображаются в визуальной форме на дисплее средства измерений
и/или передаются в виде цифрового электрического сигнала через интерфейс связи.
Средство измерений представляет собой автоматический весовой дозатор дискретного
действия по ГОСТ 8.610-2012 для дозирования сыпучих порошкообразных и гранулированных
материалов и состоит из следующих основных частей.
Узел взвешивания - грузоприемное устройство в виде бункера, опирающееся на два или
четыре тензорезисторных весоизмерительных датчика (далее - датчик) Z6 (Госреестр 15400-13)
или PW12 (изготовитель Hottinger Baldwin Messtechnik GmbH, Германия) с механизмом сброса
дозы материала.
Электронный прибор, представляющий собой совокупность электронных блоков:
- электронный блок TPW400 аналого-цифрового преобразования сигналов датчиков, их
обработки, формирования значения измеренной массы, управления процессом автоматического
дозирования,оснащенныйэнергонезависимымзапоминающимустройствомхранения
параметров настройки средства измерений;
- электронный блок MMPT070 c отсчетным устройством и органами управления
дозатора посредством сенсорного экрана (далее - терминал).
Питатель с устройствами регулирования скорости подачи материала и прерывания
подачи материала на узел взвешивания.
Разгрузочное устройство сброса дозы материала в тару с приспособлениями ее для
фиксации.
Блоки электронного прибора, устройства коммутации, а также интерфейсы передачи
измерительной информации в виде цифрового электрического сигнала размещены в электрическом
шкафу. Сигнальные кабели датчиков подаются в электронный прибор через соединительную
коробку.
Модификации средства измерений имеют обозначение вида:
TE.2/XX Y или TE.2/XX YY
где:
ХХ - условное обозначение конструктива бункера:
10 - высота рамы бункера 450 мм, бункер опирается на два датчика;
25 - высота рамы бункера 550 мм, бункер опирается на два датчика;
Лист № 2
Всего листов 6
TE.2/[ХХ] B
50 - высота рамы бункера 700 мм, бункер опирается на два датчика;
1250 - высота рамы бункера 1300 мм, бункер опирается на четыре датчика;
1500 - высота рамы бункера 1575 мм, бункер опирается на четыре датчика;
Y или YY - тип питателя:
G - гравитационный (подача материала под воздействием собственного веса);
B - питатель в виде ленточного конвейера;
T - турбинный (крыльчатый) питатель;
V - вибрационный питатель;
S - шнековый питатель с одной спиралью;
DS - шнековый питатель с двумя спиралями.

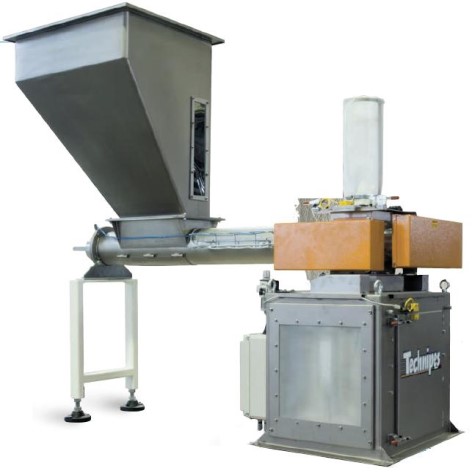

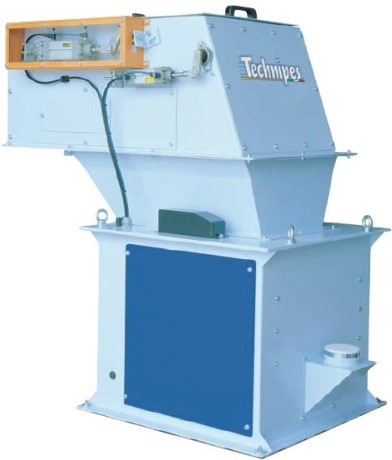

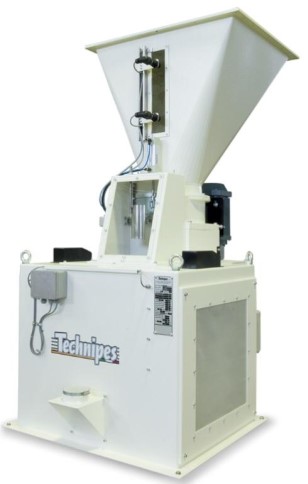

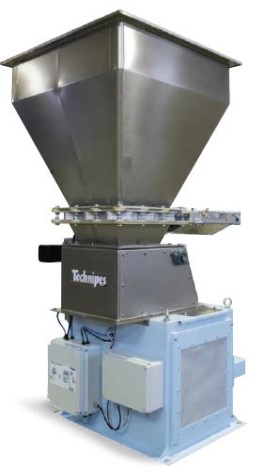

Внешний вид средства измерений представлен на рисунке 1.
TE.2/[ХХ] G
TE.2/[ХХ] T
TE.2/[ХХ] S
Рисунок 1 - Внешний вид средства измерений (примеры)
Лист № 3
Всего листов 6
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

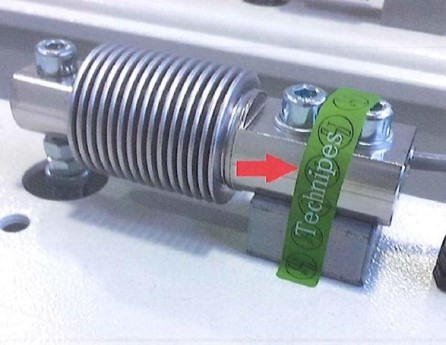

Пломбировка монтажного элемента датчика
с помощью разрушаемой наклейки

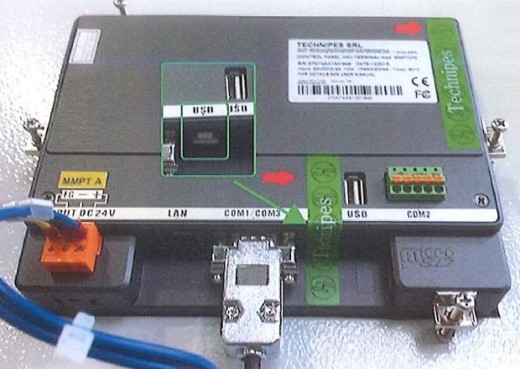

Пломбировка электронного trial MMPT070 с
помощью разрушаемых наклеек:
справа сверху - пломбировка монтажной крышки;
снизу - пломбировка цифровых интерфейсов
Рисунок 2 - Схема пломбировки от несанкционированного доступа

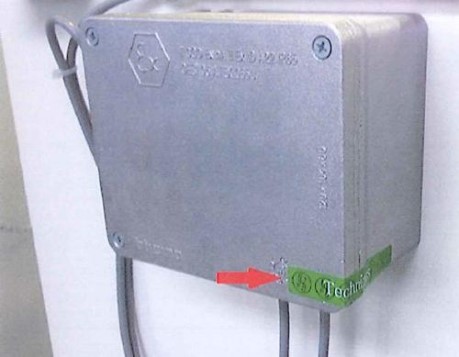

Пломбировка соединительной коробки
с помощью разрушаемой наклейки
(возможно также использование свинцовой
(через два винта) или сургучной пломбы

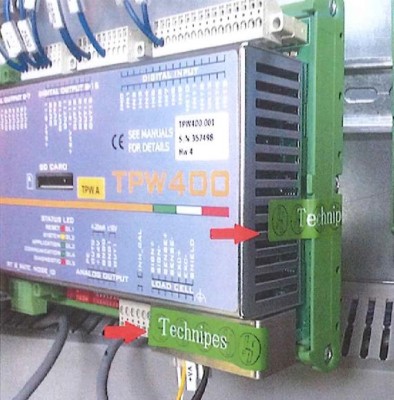

Пломбировка электронного блока
TPW400 с помощью разрушаемых
наклеек:
в центре - пломбировка монтажного
элемента;
снизу - пломбировка электрических
соединений сигнального кабеля
датчиков и переключателя калибровки:
монтажные винты закрыты
металлической крышкой с разрушаемой
наклейкой (возможно также
использование свинцовой или
сургучной пломбы
Лист № 4
Всего листов 6
Программное обеспечение
Программное обеспечение средства измерений является встроенным, хранится
в энергонезависимом запоминающем устройстве электронного прибора.
Для защиты от несанкционированного доступа к метрологически значимой части
программного обеспечения, параметрам регулировки средства измерений, а также измерительной
информации, используются:
- пломбировка электронного прибора;
- разграничение прав доступа к режимам работы средства измерений с помощью
пароля;
- использование хранящегося в энергонезависимой памяти журнала событий, в котором
при изменении метрологически значимых параметров формируется соответствующая запись;
- проверка контрольной суммы исполняемого кода, определенной при выпуске
из производства. При включении средства измерений она вычисляется и сравнивается
с хранящейся в ПЗУ. При несовпадении этих значений проведение измерений становится
невозможным.
Идентификационные данные программного обеспечения доступны для просмотра
при запуске средства измерений, а также в пункте меню «MONITOR».
Уровень защиты программного обеспечения «Высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки)
Таблица 1 - Идентификационные данные ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
для электронногодля электронного
блока TPW400блока MMPT070
- -
01.хххх.хх 02.хххх.хх
- -
Метрологические и технические характеристики
TE.2/1500
[YY]
Значение
TE.2/25TE.2/50TE.2/1250
[YY] [YY] [YY]
Ref(0,5)
Х(0,5); Х(1); Х(2)
1500
1
Таблица 2 - Метрологические характеристики
Наименование характеристики
TE.2/10
[YY]
Номинальное значение класса
точности по ГОСТ 8.610-2012
Класс точности
по ГОСТ 8.610-2012
Наибольший предел Max, кг30
Цена деления шкалы d, кг 0,01
Наименьший предел Min
601501250
0,02 0,05 1
См. таблицу 3
КлассточностиХ(х)определяетсяприпервичнойповерке прииспытании
на материале, для дозирования которого предназначено средство измерений (материал
указывается на маркировочной табличке).
Значение максимальной номинальной дозы (Maxfill), меньшее или равное наибольшему
пределу Max и определяемое материалом, для которого предназначен дозатор, указывается на
маркировочной табличке.
Лист № 5
Всего листов 6
Таблица 3 - Минимально допустимое значение номинальной минимальной дозы Minfill,
наименьший предел Min, согласно ГОСТ 8.610-2012, г (значения Min и Minfill указываются
на маркировочной табличке)
d, кгКласс точности
Х(0,5)Х(1)Х(2)
0,011330 330 110
0,0226601340 340
0,05665033501650
120000010000050000
Значение
Таблица 4 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
10%
+
380
-
15%
50±1
5000
5000
5000
Габаритные размеры средства измерений, мм, не более
- высота
- ширина
- длина
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность, %
от -10 до +40
до 85 включ.
Знак утверждения типа
наносится на маркировочную табличку, расположенную на узле взвешивания, а также
на титульные листы эксплуатационной документации способом типографской печати.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
Наименование
Дозатор весовой дискретного действия автоматический
Руководство по эксплуатации
Обозначение
--
Количество
1 шт.
1 экз.
Поверка
осуществляется по ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного
действия. Методика поверки».
Основные средства поверки:
рабочие эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015;
весы неавтоматического действия (весы для статического взвешивания) соответствующие
требованиям к контрольному прибору по 5.5 ГОСТ 8.523-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на пломбу согласно схеме пломбировки и/или свидетельство
о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 6
Всего листов 6
Нормативныедокументы,устанавливающиетребованиякдозаторамвесовым
автоматическим дискретного действия TE.2
ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия.
Часть 1. Метрологические и технические требования. Методы испытаний»
ГОСТ8.021-2015«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений массы»
ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия.
Методика поверки»
Изготовитель
«Technipes S.r.l.», Италия
Адрес: Via del Gelso 12, 47822 - Santarcangelo di Romagna (RN) Italy
Телефон/факс: +39 0541 624 970 / +39 0541 625 902
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «СмартПак» (ООО «СмартПак»)
ИНН 6673230746
Юридический адрес: 620017, Россия, Свердловская обл., г. Екатеринбург, ул. Фронтовых
Бригад, д. 18а/304
Почтовый адрес: 620017, Россия, Свердловская обл., г. Екатеринбург, ул. Фронтовых
Бригад, д. 18а/304
Телефон/факс: (343) 379 02 25
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: (495) 437 55 77 / (495) 437 56 66
Web-сайт: vniims.ru
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 80612-20 | Системы автоматизированные автоматические метеорологические измерительно-информационные | С-01 | Открытое акционерное общество "ПЕЛЕНГ" (ОАО "ПЕЛЕНГ"), Республика Беларусь | 1 год | Перейти |
| 24770-08 | Титраторы автоматические | TITROMATIC, TITROMATIC KF | Фирма "Crison", Испания | 1 год | Перейти |
| 2004-64 | Измерители полных сопротивлений автоматические волноводные | Р3-6 | Нет данных | Нет данных | Перейти |
| 9043-83 | Газоанализаторы автоматические | 652 ХЛ-01 | НПО "Аналитприбор", Украина, г.Киев | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 6416-84 | Устройства весовые тензометрические судовые | 6.030 УВТ | Завод порционных автоматов ПО "Веда", Украина, г.Киев | 1 год (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
