Номер госреестра:
70168-18
Наименование СИ:
Компараторы массы
Обозначение типа:
X
Производитель:
Фирма "Mettler-Toledo GmbH", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.01.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68824
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Компараторы массы X
Назначение средства измерений
Компараторы массы X (далее - компараторы) предназначены для статического
измерения массы гирь (специальных грузов) методом сличения.
Описание средства измерений
Принцип действия компараторов основан на компенсации массы сличаемого груза
электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический
сигнал, изменяющийся пропорционально массе сличаемого груза, преобразуется в цифровой,
обрабатывается, после чего результат измерения выводится на дисплей терминала.
Конструктивно компараторы состоят из взвешивающего модуля и терминала.
Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство,
систему электромагнитной компенсации и устройство обработки цифровых данных. Терминал
оснащен цветной сенсорной панелью для отображения результатов измерений и управления
компаратором.
Взвешивающие модули выпускаются в следующих модификациях: X6U, X26C, X56C,
X205CDR, X505C, X2004SC, X5004SD5C, X2003SC, X5003SC, X10003SC, X26003LC,
X32003LD5C, X64003LD5C, X64002LC, X64002LC-T, X155KSC, X604KMC, X1003KMC,
X2003KLC, X6002KLC.
Терминалы выпускаются в двух модификациях: PE, PR.
Компараторы выпускаются в следующих модификациях: XPR6U, XPR26C, XPR56C,
XPR205CDR, XPR505C, XPR2004SC, XPR5004SD5C, XPR2003SC, XPR5003SC, XPR10003SC,
XPR26003LC, XPR32003LD5C, XPR64003LD5C, XPR64002LC, XPR64002LC-T, XPE155KSC,
XPR155KSC, XPE604KMC, XPR604KMC, XPE1003KMC, XPR1003KMC, XPE2003KLC,
XPR2003KLC, XPE6002KLC, XPR6002KLC.
Компараторы XPR6U, XPR26C, XPR56C, XPR205CDR, XPR505C, XPR2004SC,
XPR5004SD5C,XPR2003SC,XPR5003SC,XPR10003SC,XPR26003LC,XPR64003LD5C
оснащены ветрозащитным кожухом.
Компараторы XPR6U, XPR26C, XPR56C имеют подвесную конструкцию грузоприемной
чаши, исключающую погрешность нецентрального нагружения.
Компараторы XPR2004SC, XPR5004SD5C, XPR5003SC, XPR10003SC, XPR26003LC,
XPR64003LD5C, XPE155KSC, XPR155KSC, XPE604KMC, XPR604KMC, XPE1003KMC,
XPR1003KMC,XPE2003KLC,XPR2003KLC,XPE6002KLC,XPR6002KLCоснащены
самоцентрирующимся грузоприемным устройством LevelMatic, исключающим погрешность
нецентрального нагружения.
Компараторы снабжены следующими устройствами и функциями:
устройство установки по уровню с индикатором уровня;
устройство первоначальной установки нуля;
устройство слежения за нулем;
полуавтоматическое устройство установки нуля;
запоминающее устройство;
автоматическое устройство юстировки чувствительности встроенным грузом;
контроль установки компаратора по уровню;
индикация стабильности показаний; статистическая
обработка результатов измерений.
Лист № 2
Всего листов 8

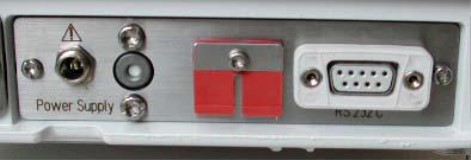

Компараторы в зависимости от модификации оснащены последовательным интерфейсом
передачи данных RS232C или USB, а также могут быть дополнительно оснащены интерфейсами
Ethernet, LocalCan, Bluetooth, MiniMettler, PS/2 для подключения различных периферийных
устройств.
Общий вид взвешивающих модулей представлен на рисунках 1 - 12.

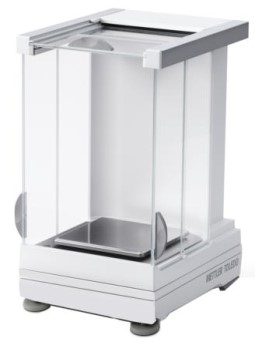

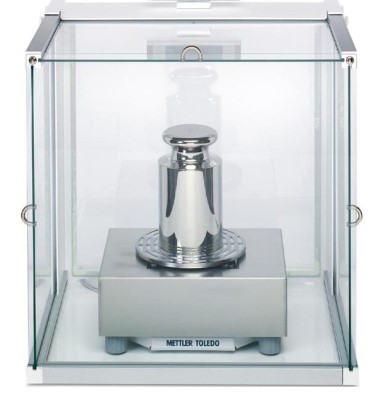

Рисунок 1 - X6U

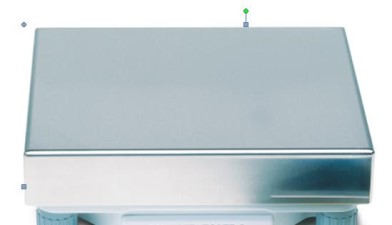

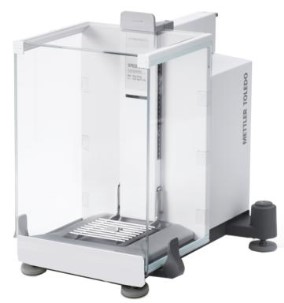

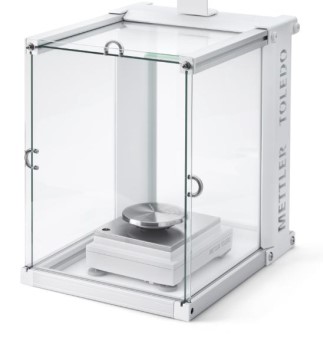

Рисунок 2 - X26C, X56C

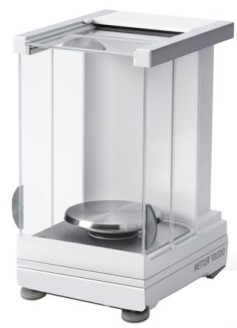

Рисунок 3 - X205CDR, X505C
Рисунок 4 - X2004SC, X5003SC, X5004SD5C
Рисунок 5 - X2003SC

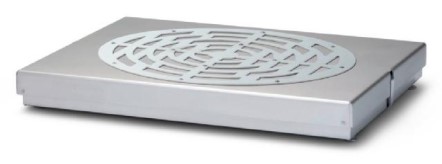

Рисунок 6 - X10003SC
Лист № 3
Всего листов 8

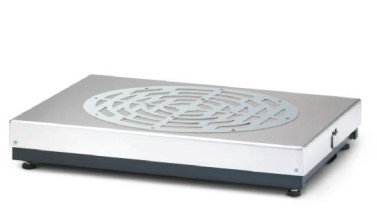

Рисунок 7 - X26003LC, X64003LD5C
Рисунок 8 -X32003LD5C, X64002LC

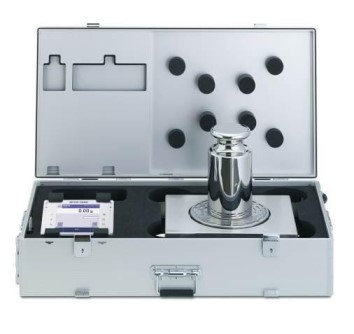

Рисунок 9 - X64002LC-T

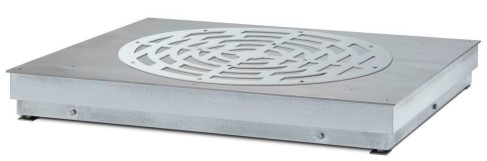

Рисунок 10 - X155KSC
Рисунок 11 - X604KMC, X1003KMC
Рисунок 12 - X2003KLC, X6002KLC
Лист № 4
Всего листов 8
Общий вид терминалов представлен на рисунках 13 и 14.

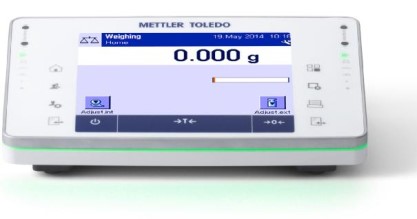

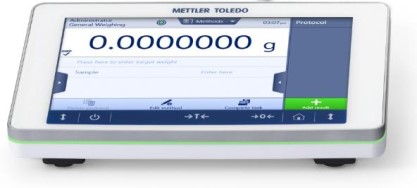

Рисунок 13 - Терминал PR
Рисунок 14 - Терминал PE
Обозначение исполнения модификаций имеет вид:
X [Y
1
] [Y
2
] [Y
3
] (U) (K) (S) (M) (L) (D5) (C) (DR) - (Т),
где Y
1
- условное обозначение модификации терминала управления:
PR - цветной сенсорный терминал с цветовой индикацией состояния и дополнительный
встроенный ЖК-дисплей;
PE - цветной сенсорный терминал с цветовой индикацией состояния;
Y
2
- условное обозначение максимальной нагрузки (Max) - от 1 до 4 цифр;
Y
3
- условное обозначение действительной цены деления шкалы (d) - 1 цифра
U - условное обозначение модификаций компараторов с действительной ценой деления
шкалы (d) 0,1 мкг;
K - условное обозначение модификаций компараторов с действительной ценой деления
шкалы (d) более 0,01 г;
S, M, L - условное обозначение размера платформы компаратора;
D5 - условное обозначение модификаций компараторов с действительной ценой
деления шкалы (d) 5 мг;
C - условное обозначение модификаций компараторов со встроенным специализиро-
ванным программным обеспечением;
DR- условное обозначение модификаций компараторов со вспомогательным цифровым
показывающим устройством с отличающимся делением;
Т - условное обозначение модификаций компараторов, встроенных в специальный
чемодан для транспортировки до места измерения массы.
На маркировочной табличке указывают:
- наименование изготовителя;
- модификацию компаратора;
- максимальная нагрузка (Max);
- действительную цену деления шкалы (d);
- заводской номер;
- знак утверждения типа.
Лист № 5
Всего листов 8
Схемы пломбировки компараторов от несанкционированного доступа представлены
на рисунке 15.

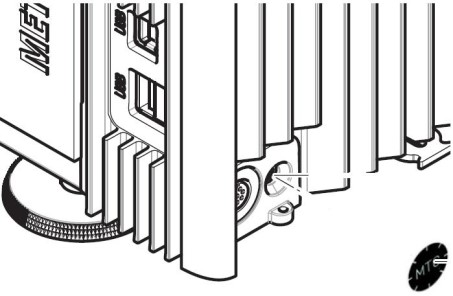

Рисунок 15 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) компараторов является встроенным и метрологически
значимым.
Защита от несанкционированного доступа к настройкам и данным измерений
обеспечивается защитной пломбой (наклейкой), которая наносится на корпусе компаратора
(показано на рисунке 15). ПО не может быть модифицировано без нарушения защитной пломбы
и изменения положения переключателя, который расположен под пломбой. Кроме того,
изменение ПО невозможно без применения специализированного программного обеспечения
производителя.
Идентификационным признаком ПО служит номер версии, который отображается
на дисплее при включении компаратора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014
1.x.x.х1.x
1.x.x.х2.x
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
терминал PR
Значение
терминал PE
Номер версии (идентификационный номер)
ПО взвешивающего модуля, не ниже
Номер версии (идентификационный номер)
ПО терминала, не ниже
Цифровой идентификатор ПО-*-*
где х принимает значения от 0 до 999
* - Данные недоступны, так как ПО не может быть модифицировано, загружено или прочи-
тано через какой-либо интерфейс после опломбирования
Лист № 6
Всего листов 8
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
МодификацияМах,d,
компараторагмг
XPR6U6,10,0001
XPR26С220,001
XPR56С520,001
810,01
XPR205CDR
2200,1
XPR505С5200,01
XPR2004SС23000,1
XPR5004SC51000,2
XPR2003SC23001
XPR5003SC51001
XPR10003SC101001
XPR26003LC261001
XPR32003LD5C321005
XPR64003LD5C641005
XPR64002LC
XPR64002LC-T
6410010
Среднее квадратическое
отклонение показаний (СКО), мг
до 0,2 г включ. - 0,00015
св. 0,2 г - 0,00027
до 1 г включ. - 0,0006
св. 1 г - 0,0012
до 2 г включ. - 0,0006
св. 2 г - 0,0026
до 10 г включ. - 0,015
св. 10 г - 0,05
до 20 г включ. - 0,008
св. 20 г до 200 г включ. - 0,015
св. 200 г - 0,03
до 100 г включ. - 0,07
св. 100 г - 0,1
до 200 г включ. - 0,3
св. 200 г - 0,5
до 100 г включ. - 0,5
св. 100 г - 0,7
до 200 г включ. - 0,6
св. 200 г - 0,8
до 500 г включ. - 0,6
св. 500 г - 0,8
до 1 кг включ. - 1,5
св. 1 кг - 2,5
до 1 кг включ. - 4
св. 1 кг - 8
до 2 кг включ. - 3,5
св. 2 кг - 7
до 2 кг включ. - 7
св. 2 кг - 20
СКО, г
1500,05
6000,1
11000,5
25001
Таблица 4 - Метрологические характеристики
МодификацияМах,d,
компараторакгг
XPR155KSC
XPE155KSC
XPR604KMC
XPE604KMC
XPR1003KMC
XPE1003KMC
XPR2003KLC
XPE2003KLC
XPR6002KLC
XPE6002KLC
540010
до 5 кг включ. - 0,04
св. 5 кг - 0,07
до 20 кг включ. - 0,11
св. 20 кг - 0,18
до 50 кг включ. - 0,6
св. 50 кг - 1
до 100 кг включ. - 3
св. 100 кг - 5,5
до 200 кг включ. - 40
св. 200 кг - 60
Лист № 7
Всего листов 8
Значение
от 10 до 30
0,5 ºC/12 ч
от 40 до 80
Таблица 5 - Технические характеристики
Наименование характеристики
Диапазон рабочих температур,
°
С
Изменение температуры окружающего
воздуха во время измерения, не более
Относительная влажность воздуха, %
Параметры электрического питания весов
от сети переменного тока:
- напряжение, В
- частота, Гц
Потребляемая мощность, В·А, не более
Средний срок службы, лет, не менее
от 187 до 242
от 49 до 51
30
10
190×127×50
10
190×127×50
93
190×127×50
382
взвешивающего
Масса, кг,
не более
Габаритные раз-
меры терминала
(Ш×Д×В), мм
190×127×50
190×127×50
190×127×50
7
12
12
214×260×363
190×127×50
190×127×50
190×127×50
190×127×50
190×127×50
17,5
16,5
15
25
54
1000×800×115
Таблица 6 - Габаритные размеры и масса компараторов
Обозначение исполнения
Габаритные размеры
модификации
модуля (Ш×Д×В), мм
XPR6U 123×356×180
XPR26C, XPR56C 263×343×322
XPR205CDR, XPR505C 263×343×322
XPR2004SC, XPR5004SD5C,
XPR2003SC, XPR5003SC
XPR10003SC194×257×115
XPR26003LC, XPR64003LD5C360×280×185
XPR32003LD5C, XPR64002LC360×280×130
XPR64002LC-T425×360×185
XPE155KSC, XPR155KSC800×600×130
XPE604KMC, XPE1003KMC,
XPR604KMC, XPR1003KMC
XPE2003KLC, XPE6002KLC,
XPR2003KLC, XPR6002KLC
1500×1252×182
Знак утверждения типа
наносится на корпус компаратора массы в виде наклейки или фотохимическим способом на
маркировочную табличку, расположенную на взвешивающем модуле, и типографским способом
на титульный лист руководства по эксплуатации.
Комплектность средства измерений
LevelMatic
Обозначение
Х
Количество
1 шт.
1 шт. *
Таблица 7 - Комплектность компараторов
Наименование
Компаратор массы
Самоцентрирующееся грузоприемное
устройство
Адаптер сетевого питания
1 шт.
Руководство по эксплуатации
1 экз.
Сетевой адаптер
100-240 В, 50-60 ГЦ
Компараторы массы X.
Руководство по эксплуатации
МП-100-RA.RU.310556-2017
1 экз.
1 экз.
Методика поверки
Копия свидетельства об утверждении
типа средств измерений
* при наличии в комплекте поставки
Лист № 8
Всего листов 8
Поверка
осуществляется по документу МП-100-RA.RU.310556-2017 «Компараторы массы X. Методика
поверки», утвержденному ФГУП «СНИИМ» 14 июня 2017 г.
Основные средства поверки:
- рабочий эталон 1, 2, 3, 4 разряда по ГОСТ 8.021-2015 - гири классов точности E
2
, F
1
, F
2
,
М
1
, М
1-2
по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт на компаратор массы.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к компараторам
массы X
ГОСТ 8.021-2015 «Государственная поверочная схема для средств измерений массы»
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «Mettler-Toledo GmbH», Швейцария
Im Langacher 44, 8606 Greifensee, Switzerland
Заявитель
Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»)
ИНН 7705125499
101000 г. Москва, Сретенский бульвар, д.6/1, стр.1 офис 6
Тел.: (495) 777-70-77
Факс: (499) 272-22-74
Е-mail:
Web-сайт:
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный
ордена Трудового Красного Знамени научно-исследовательский институт метрологии»
(ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Тел.: (383) 210-08-14
Факс: (383) 210-13-60
Е-mail:
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 79175-20 | Система измерительная массового расхода и массы бензольной фракции цеха № 2514 ПАО "Нижнекамскнефтехим" (позиция 1546)" | ПАО "Нижнекамскнефтехим", г.Нижнекамск | 3 года | Перейти | |
| 43443-09 | Система измерений массы | СИМ | ООО "Авитек-Плюс", г.Екатеринбург | 1 год | Перейти |
| 6550-78 | Приемники-компараторы | ПК-50 | Завод "Прибор", Украина, г.Харьков | Нет данных | Перейти |
| 62204-15 | Система измерительная массового расхода (массы) дизельного топлива цеха №04 ЗБ ОАО "ТАИФ-НК" | Нет данных | ЗБ ОАО "ТАИФ-НК", г.Нижнекамск | 2 года | Перейти |
| 16490-97 | Компараторы массы | LC 5001-00VAA | Фирма "Sartorius" AG, Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
