Резервуары стальные горизонтальные цилиндрические РГС-100, ГРСИ 70134-18
Номер госреестра:
70134-18
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГС-100
Производитель:
ТПП "РИТЭК-Самара-Нафта" АО "РИТЭК", г.Самара
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 10, 216
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68790
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-100
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-100 (далее - резервуары)
предназначены для измерений объема, а также приема, хранения и отпуска нефти
и нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-100
основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его
наполнения.
Резервуары стальные горизонтальные РГС-100 представляют собой горизонтальные
сварныесосудысосферическимиднищами.Резервуарыоснащены,необходимыми
техническими устройствами для проведения операций по приему, хранению и отпуску
нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим
дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб
и подтоварной воды; прибором для замера уровня; противопожарным оборудованием.
Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных
проявлений молний Установка резервуаров - подземная.
Резервуары стальные горизонтальные цилиндрические РГС-100 с заводскими номерами
10, 216, распложены в ЦПСН Просвет Территориально-Производственного Предприятия
«РИТЭК-Самара-Нафта» Акционерного общества «РИТЭК» (ТПП «РИТЭК-Самара-Нафта»
АО «РИТЭК»).

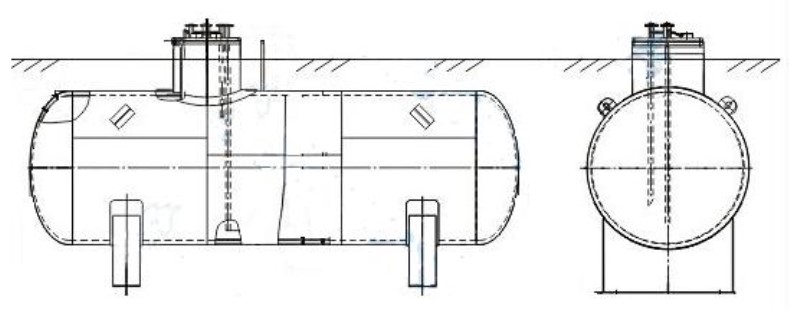

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид РГС-100
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-100
не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Метрологические и основные технические характеристики резервуаров приведены
в таблицах 1 и 2.
Лист № 2
Всего листов 3
Таблица 1 - Метрологические характеристики
Наименование характеристики
номер
резервуара
Номинальная
вместимость
м³
Пределы
Заводской
допускаемойГеометрическаяБазоваяПредельная
относительной вместимость, высота высота
погрешностим³резервуара,наполнения,
вместимости мм мм
резервуара, %
Резервуары стальные горизонтальные цилиндрические РГС-100
1051392970
216
100±0,25100
44943180
номер
ДлинаВнешний
окружающей
˚C
Таблица 2 - Основные технические характеристики
Наименование характеристики
Заводской
Температура
Температура
резервуара
резерв
у
ара,диаметр,среды при
хранимойСредний срок
мм мм эксплуатации,
˚C
жидкости,службы, лет
Резервуары стальные горизонтальные цилиндрические РГС-100
10129283003
216120003200
от -40 до +50от -40 до +5020
Знак утверждения типа
наносится на титульный лист паспорта резервуара методом печати.
Комплектность средства измерений
РГС-100
2 шт.
Обозначение
Количество
Таблица 3 - Комплектность резервуара
Наименование
Резервуар стальной горизонтальный
цилиндрический
Паспорт
Градуировочная таблица
2 экз.
2 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки»
Основные средства поверки:
Рулетка измерительная с грузом 2-го класса точности Р20Н2Г, регистрационный
№ 60606-15.
Эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм
по ГОСТ 8.477-82.
Эталонные мерники 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500; 1000 дм
3
по ГОСТ 8.400.
Термометр лабораторный ТЛ-4, регистрационный №. 303-91.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Допускается применение аналогичных средств поверки обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте
подписи поверителя.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к резервуарам
стальным горизонтальным цилиндрическим РГС-100
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика
поверки.
Техническая документация ТПП «РИТЭК-Самара-Нафта» АО «РИТЭК»
Изготовитель
Территориально-Производственное Предприятие «РИТЭК-Самара-Нафта» Акционерное
общество «РИТЭК» (ТПП «РИТЭК-Самара-Нафта» АО «РИТЭК»)
ИНН 7736036626
Адрес: 443020, Россия, г.Самара, ул. Ленинская, д.120А
Телефон: +7 (846) 273-33-22
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)
Адрес: 443125, Россия, г. Самара, ул. Губанова, 20а
Почтовый адрес: 443076, Россия, г. Самара ул. Партизанская, 173
Телефон: +7 (846) 279-11-66
Е-mail:
Аттестат аккредитации АО «Метролог» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311958 от 07.12.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
