Расходомеры-счетчики вихревые ЭРВИП.НТ.М, ГРСИ 70119-18
Номер госреестра:
70119-18
Наименование СИ:
Расходомеры-счетчики вихревые
Обозначение типа:
ЭРВИП.НТ.М
Производитель:
ООО ИПП "Новые Технологии", г.Уфа
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.01.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68775
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики вихревые ЭРВИП.НТ.М
Назначение средства измерений
Расходомеры-счетчики вихревые ЭРВИП.НТ.М предназначены для измерений объемного
расхода и объема жидкости, газа и пара в рабочих условиях.
Описание средства измерений
Принцип действия расходомеров-счетчиков вихревых ЭРВИП.НТ.М основан на
преобразовании частоты отрыва вихревой дорожки (дорожки Кармана), образующейся за
установленным в потоке телом обтекания. Частота образования вихрей за телом обтекания
пропорциональна скорости потока. Детектирование вихрей и определение частоты их
образования позволяет определить скорость и объемный расход измеряемой среды. Внутри
возмущающего барьера располагается пьезокристалл, который создает малые, но измеряемые
импульсы напряжения, пропорциональные расходу измеряемой среды. Величины данных
импульсовизмеряютсяэлектроннымиблокамирасходомеров-счетчиковвихревых
ЭРВИП.НТ.М.
Расходомеры-счетчики вихревые ЭРВИП.НТ.М обеспечивают выполнение следующих
функций:
-
измерение объемного расхода и объема измеряемой среды;
-
отображениерезультатовизмеренийнавстроенномжидкокристаллическом
индикаторе;
-
передачу результатов измерений объемного расхода и объема измеряемой среды в
виде импульсных/частотных выходных электрических сигналов.
Расходомеры-счетчики вихревые ЭРВИП.НТ.М состоят из проточной части и
электронного блока.
Проточная часть представляет собой полый цилиндр, в поперечном сечении которого
расположено тело обтекания в сборе с чувствительным элементом дифференциального типа
(сенсор).
Электронныйблоксоединенспроточнойчастьютрубчатымкронштейном.
Электронный блок включает в себя дифференциальный усилитель сигналов, фильтр и блок
формирования выходных сигналов, жидкокристаллический индикатор. Электронный блок в
зависимости от его конфигурации обеспечивает обработку сигнала от сенсора и формирует
импульсный/частотный выходныеэлектрические сигналы. Дополнительноимеется
возможность отображения показаний на встроенном жидкокристаллическом индикаторе.
Расходомеры-счетчики вихревые ЭРВИП.НТ.М выпускаются в модификациях Г
и Ж. Расходомеры-счетчики вихревые ЭРВИП.НТ.М модификации Г производят измерения
объемного расхода и объема газа и пара. Расходомеры-счетчики вихревые ЭРВИП.НТ.М
модификации Ж производят измерения объемного расхода и объема жидкости.
Расходомеры-счетчики вихревые ЭРВИП.НТ.М модификации Г имеют маркировку
ЭРВИП.НТ.М.Г, расходомеры-счетчики вихревые ЭРВИП.НТ.М модификации Ж имеют
маркировку ЭРВИП.НТ.М.Ж.
Общий вид расходомера-счетчика вихревого ЭРВИП.НТ.М представлен на рисунке 1.
Пломбировка расходомеров-счетчиков вихревых ЭРВИП.НТ.М осуществляется с
помощью свинцовой (пластмассовой) пломбы и проволоки, с нанесением знака поверки
давлением на пломбы, установленные на проволоке, пропущенной через специальные
отверстия в гайке стойки и в крышке электронного блока.
Схема пломбировки от несанкционированного доступа расходомеров-счетчиков
вихревых ЭРВИП.НТ.М представлена на рисунке 2.
Лист № 2
Всего листов 7

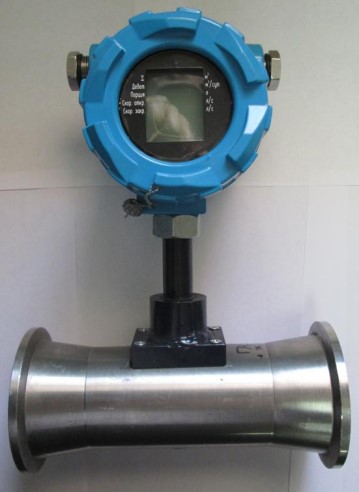

Рисунок 1 - Общий вид
расходомеров-счетчиков вихревых
ЭРВИП.НТ.М
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Рисунок 2 - Схема пломбировки от
несанкционированного доступа, обозначение
места нанесения знака поверки расходомеров-
счетчиков вихревых ЭРВИП.НТ.М
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров-счетчиков вихревых ЭРВИП.НТ.М
является встроенным ПО.
ПО расходомеров-счетчиков вихревых ЭРВИП.НТ.М предназначено для обработки
сигналов, выполнения математической обработки результатов измерений и их вывода на
устройства индикации.
Работой встроенного ПО управляет микропроцессор, расположенный внутри корпуса
электронного блока на электронной плате. После включения питания встроенное ПО проводит
ряд самодиагностических проверок, во время работы осуществляет сбор и обработку
поступающих данных, а также циклическую проверку целостности конфигурационных данных.
ПОустанавливаетсянапредприятии-изготовителевпроцессепроизводства
расходомеров-счетчиков вихревых ЭРВИП.НТ.М. ПО расходомеров-счетчиков вихревых
ЭРВИП.НТ.М неизменяемое. Предусмотрено механическое опломбирование расходомеров-
счетчиков вихревых ЭРВИП.НТ.М.
Конструкция расходомеров-счетчиков вихревых ЭРВИП.НТ.М исключает возможность
несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
Protecion_ERVIP_v_3_7.hex
ver.3.7 и выше
-
Лист № 3
Всего листов 7
Метрологические и технические характеристики
Исполнение
Таблица 2
-
Метрологические характеристики расходомеров-счетчиков вихревых ЭРВИП.НТ.М
модификации Ж
Диаметр вНаименьшийНаибольший
Номинальныйместе объемный объемный
диаметр установкирасходрасход
сенсора, мм жидкости, м
3
/ч жидкости, м
3
/ч
ЭРВИП.НТ.М.Ж-050/015DN 50150,55,0
ЭРВИП.НТ.М.Ж-050/025DN 50251,4 14,0
ЭРВИП.НТ.М.Ж-050/032DN 50322,5 23,0
ЭРВИП.НТ.М.Ж-050/040DN 50404,0 36,0
ЭРВИП.НТ.М.Ж-050/050DN 50506,0 57,0
ЭРВИП.НТ.М.Ж-065/015DN 65150,55,0
ЭРВИП.НТ.М.Ж-065/025DN 65251,4 14,0
ЭРВИП.НТ.М.Ж-065/032DN 65322,5 23,0
ЭРВИП.НТ.М.Ж-065/040DN 65404,0 36,0
ЭРВИП.НТ.М.Ж-065/050DN 65506,0 57,0
ЭРВИП.НТ.М.Ж-065/065DN 6565 10,0 96,0
ЭРВИП.НТ.М.Ж-080/015DN 80150,55,0
ЭРВИП.НТ.М.Ж-080/025DN 80251,4 14,0
ЭРВИП.НТ.М.Ж-080/032DN 80322,5 23,0
ЭРВИП.НТ.М.Ж-080/040DN 80404,0 36,0
ЭРВИП.НТ.М.Ж-080/050DN 80506,0 57,0
ЭРВИП.НТ.М.Ж-080/065DN 8065 10,0 96,0
ЭРВИП.НТ.М.Ж-080/080DN 8080 15,0 145,0
ЭРВИП.НТ.М.Ж-100/032 DN 100322,5 23,0
ЭРВИП.НТ.М.Ж-100/040 DN 100404,0 36,0
ЭРВИП.НТ.М.Ж-100/050 DN 100506,0 57,0
ЭРВИП.НТ.М.Ж-100/065 DN 10065 10,0 96,0
ЭРВИП.НТ.М.Ж-100/080 DN 10080 15,0 145,0
ЭРВИП.НТ.М.Ж-100/100 DN 100 100 25,0 250,0
Примечание - Диапазон измерений объемного расхода жидкости может быть уменьшен в
зависимости от вязкости измеряемой среды.
Исполнение
Таблица 3 - Метрологические характеристики расходомеров-счетчиков вихревых ЭРВИП.НТ.М
модификации Г
Диаметр вНаименьшийНаибольший
Номинальныйместе объемный объемный
диаметр установкирасход газа,расход газа,
сенсора, мм м
3
/ч м
3
/ч
12345
ЭРВИП.НТ.М.Г-050/015 DN 50 15 3,2 40
ЭРВИП.НТ.М.Г-050/025 DN 50 25 14 140
ЭРВИП.НТ.М.Г-050/032 DN 50 32 23 230
ЭРВИП.НТ.М.Г-050/040 DN 50 40 36 360
ЭРВИП.НТ.М.Г-050/050 DN 50 50 57 570
ЭРВИП.НТ.М.Г-065/015 DN 65 15 3,2 40
ЭРВИП.НТ.М.Г-065/025 DN 65 25 14 140
ЭРВИП.НТ.М.Г-065/032 DN 65 32 23 230
Лист № 4
Всего листов 7
Окончание таблицы 3
12345
ЭРВИП.НТ.М.Г-065/040 DN 65 40 36 360
ЭРВИП.НТ.М.Г-065/050 DN 65 50 57 570
ЭРВИП.НТ.М.Г-065/065 DN 65 65 65 960
ЭРВИП.НТ.М.Г-080/015 DN 80 15 3,2 40
ЭРВИП.НТ.М.Г-080/025 DN 80 25 14 140
ЭРВИП.НТ.М.Г-080/032 DN 80 32 23 230
ЭРВИП.НТ.М.Г-080/040 DN 80 40 36 360
ЭРВИП.НТ.М.Г-080/050 DN 80 50 57 570
ЭРВИП.НТ.М.Г-080/065 DN 80 65 65 960
ЭРВИП.НТ.М.Г-080/080 DN 80 80 80 1200
ЭРВИП.НТ.М.Г-100/032 DN 100 32 23 230
ЭРВИП.НТ.М.Г-100/040 DN 100 40 36 360
ЭРВИП.НТ.М.Г-100/050 DN 100 50 57 570
ЭРВИП.НТ.М.Г-100/065 DN 100 65 65 960
ЭРВИП.НТ.М.Г-100/080 DN 100 80 80 1200
ЭРВИП.НТ.М.Г-100/100 DN 100 100 120 2250
±1,0
Таблица 4 - Метрологические характеристики расходомеров-счетчиков вихревых ЭРВИП.НТ.М
Наименование характеристикиЗначение
Пределы допускаемой относительной погрешности измерений
объемного расхода и объема жидкости, %
Пределы допускаемой относительной погрешности измерений
объемного расхода и объема газа и пара, %
±1,5
Таблица 5 - Основныетехническиехарактеристикирасходомеров-счетчиковвихревых
ЭРВИП.НТ.М
Наименование характеристикиЗначение
1 2
Измеряемая среда для расходомеров-счетчиков вихревыхвода, нефть, нефтяная эмульсия
ЭРВИП.НТ.М модификации Ж и другие жидкости
ЭРВИП.НТ.М модификации Г
газ (природный, попутный,
Измеряемая среда для расходомеров-счетчиков вихревых
нефтяной), азот, водяной пар,
сжатый воздух
Температура измеряемой среды, °С:
-
газ в рабочих условиях
от -40 до +50
-
жидкость
от +1 до +150
Избыточное давление измеряемой среды, МПа от 0 до 4,0
Плотность газа при нормальных условиях, кг/м
3
от 0,6 до 1,9
Плотность жидкости, кг/м
3
от 600 до 1200
Наличие свободного газа в жидкости не допускается
Содержание механических примесей, мг/м
3
, не более 50
Напряжение питания, В от 18 до 24
Потребляемая мощность, Вт, не более 2,4
Лист № 5
Всего листов 7
от -40 до +70
2
Окончание таблицы 5
1
Условия эксплуатации:
-
температура окружающей среды, °С
-
жидкокристаллический индикатор работоспособен
при температуре окружающей среды, °С
-
относительная влажность, %
-
атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от -20 до +70
от 0 до 95, без конденсации
влаги
от 84,0 до 106,7
12
80000
Таблица 6 - Габаритные размеры и масса расходомеров-счетчиков вихревых ЭРВИП.НТ.М
Габаритные размеры, мм, не более
ИсполнениеМасса, кг, не более
Длина Ширина Высота
ЭРВИП.НТ.М-050/015
ЭРВИП.НТ.М-050/025
ЭРВИП.НТ.М-050/032
ЭРВИП.НТ.М-050/040
ЭРВИП.НТ.М-050/050
ЭРВИП.НТ.М-065/015
ЭРВИП.НТ.М-065/025
ЭРВИП.НТ.М-065/032
ЭРВИП.НТ.М-065/040
ЭРВИП.НТ.М-065/050
ЭРВИП.НТ.М-065/065
ЭРВИП.НТ.М-080/015
ЭРВИП.НТ.М-080/025
ЭРВИП.НТ.М-080/032
ЭРВИП.НТ.М-080/040
ЭРВИП.НТ.М-080/050
ЭРВИП.НТ.М-080/065
ЭРВИП.НТ.М-080/080
ЭРВИП.НТ.М-100/032
ЭРВИП.НТ.М-100/040
ЭРВИП.НТ.М-100/050
ЭРВИП.НТ.М-100/065
ЭРВИП.НТ.М-100/080
ЭРВИП.НТ.М-100/100
190132
3085,2
3085,3
3085,4
3155,5
3205,6
3136,0
3136,2
3136,4
3206,5
3256,8
3306,9
3267,4
3267,7
3267,8
3408,0
3458,2
3508,4
3588,5
3268,6
3408,8
3459,0
3509,2
3589,3
3709,5
Знак утверждения типа
наносится в центре титульного листа паспорта методом печати.
Комплектность средства измерений
Таблица 7 - Комплектность расходомеров-счетчиков вихревых ЭРВИП.НТ.М
НаименованиеОбозначениеКоличество
Расходомер-счетчик вихревойЭРВИП.НТ.М1 шт.
Комплект монтажных частей - 1 комп.
Паспорт 4213-057-77852729-2017 ПС1 экз.
Руководство по эксплуатации 4213-057-77852729-2017 РЭ1 экз.
Методика поверки МП 0628-1-20171 экз.
Лист № 6
Всего листов 7
Поверка
осуществляется по документу МП 0628-1-2017 «Расходомеры-счетчики вихревые ЭРВИП.НТ.М.
Методика поверки», утвержденному ФГУП «ВНИИР» 4 августа 2017 г.
Основные средства поверки:
-
рабочий эталон единицы объема и объемного расхода жидкости 2-го разряда по
ГОСТ 8.142-2013 и (или) ГОСТ 8.374-2013 с пределами допускаемой относительной
погрешности±0,3 %вдиапазонезначений,соответствующихдиапазонуизмерений
расходомеров-счетчиков вихревых ЭРВИП.НТ.М модификации Ж;
-
рабочийэталонединицыобъемногорасходагаза1-горазрядапо
ГОСТ Р 8.618-2014 с пределами допускаемой относительной погрешности ±0,5 % в диапазоне
значений,соответствующих диапазонуизмерений расходомеров-счетчиковвихревых
ЭРВИП.НТ.М модификации Г.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт расходомеров-
счетчиков вихревых ЭРВИП.НТ.М, а также на пломбу, установленную в соответствии
с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам-
счетчикам вихревым ЭРВИП.НТ.М
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений
массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.347-2013 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расхода (объема и массы) воды
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расходов газа
ТУ 4213-027-77852729-2013 (с изменениями 2017 г.) Расходомеры-счетчики вихревые
ЭРВИП.НТ. Технические условия
Изготовитель
Общество с ограниченной ответственностью Инженерно-Производственное Предприятие
«Новые Технологии» (ООО ИПП «Новые Технологии»)
ИНН 0274106520
Адрес: 450059, Российская Федерация, Республика Башкортостан, г. Уфа, ул. Рихарда
Зорге, 9
Юридический адрес: 450106, Российская Федерация, Республика Башкортостан, г. Уфа,
ул. Менделеева, д. 114
Телефон: (347) 293-93-33, факс: (347) 293-51-63
Web-сайт:
E-mail:
Лист № 7
Всего листов 7
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14506-95 | Расходомеры ультразвуковые | SONOFLO мод. SONO 4100/3000, SONO 3300/3000, SONO 3110/3000 | Фирма "Danfoss A/S", Дания | 4 года | Перейти |
| 18098-16 | Счетчики газа | КГ4 Берестье | СП "БЭМКРОМГАЗ" ООО, Беларусь, г.Брест | 8 лет | Перейти |
| 2833-72 | Расходомеры электромагнитные | ИР-51 | ПО "Промприбор", Эстония, г.Таллинн | 1 год (ГОСТ 8.002-71) | Перейти |
| 39355-08 | Счетчики электрической энергии однофазные электронные | ЦЭ2705М | ООО "ЭЛПРИ", г.Чебоксары | 16 лет | Перейти |
| 23451-02 | Счетчики воды ультразвуковые | ИРВИКОН СВ-200 | ЗАО "Ирвис", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
