ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Линии задержки ЛЗТ-3
Назначение средства измерений
Линии задержки ЛЗТ-3 (далее - ЛЗТ-3) предназначены для воспроизведения времени
задержки импульсного сигнала.
Описание средства измерений
ПринципдействияЛЗТ-3основанна задержке электрическихсигналов на
фиксированный промежуток времени при прохождении через одну или несколько линий
задержек теплостойких.
ЛЗТ-3 состоят из корпуса с размещенными внутри линиями задержки теплостойкими,
линейки светодиодов, печатной платы с электронной схемой, тумблеров переключения
режимов и измерительного кабеля.
Конструктивно ЛЗТ-3 выполнены в виде единого модуля, на лицевой панели которого
размещены: световая цветная индикация установленного режима и времени задержки,
тумблеры управления.
При эксплуатации линия задержки ЛЗТ-3 применяется для задержки импульсного
сигнала с фотоусилителя приемника средств измерений высоты нижней границы облаков.
Значения задержки импульсного сигнала выставляются на линии задержки ЛЗТ-3, каждое
выставленное значение считывается с дисплея средства измерений высоты нижней границы
облаков. ЛЗТ-3 воспроизводит время задержки в двух режимах: в режиме «КАБЕЛЬ ΔL»
или в режиме «ЗАДЕРЖКА».

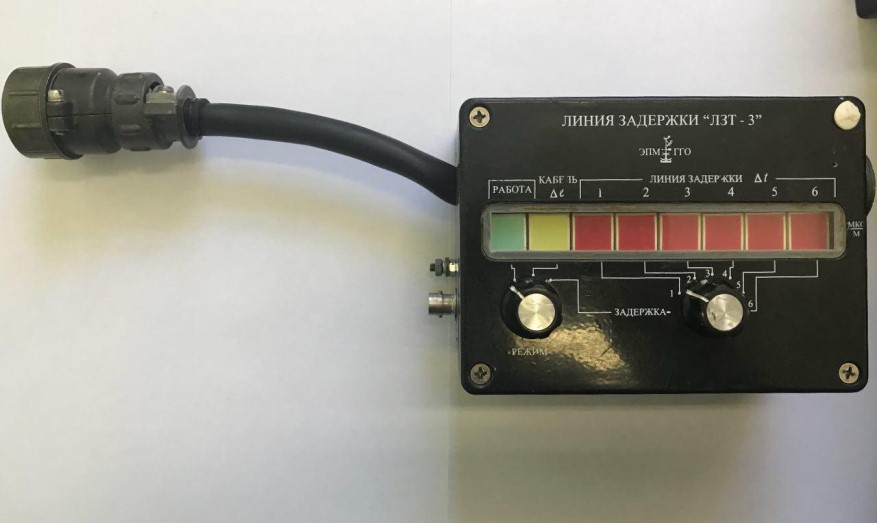

Общий вид и схема пломбирования ЛЗТ-3 от несанкционированного доступа
представлены на рисунке 1.
1
Рисунок 1 - Общий вид ЛЗТ-3
1 - пломбы на корпусе
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазоны номинальных значений воспроизведения времени
задержки импульсного сигнала, нс*
Значения
от 80 до 120
от 160 до 240
от 320 до 480
от 640 до 960
от 2700 до 3300
от 11520 до 14080
от 17460 до 21340
Пределыдопускаемойабсолютнойпогрешности
воспроизведения времени задержки импульсного сигнала, нс:
-в диапазоне от 80 до 120 нс
-в диапазоне от 160 до 240 нс
-в диапазоне от 320 до 480 нс
-в диапазоне от 640 до 960 нс
-в диапазоне от 2700 до 3300 нс
-в диапазоне от 11520 до 14080 нс
-в диапазоне от 17460 до 21340 нс
±12
±18
±24
±37
±92
±144
±168
* Примечание: действительные значения времени задержки импульсного сигнала устанавливаются
при выпуске из производства и заносятся в паспорт.
Значения
220±22
50±1
6
10000
10
длинаширинавысота
220 115 95
1,5
Таблица 2 - Основные технические характеристики
Наименование характеристики
Электрическое питание от сети переменного тока:
-напряжение, В
-частота, Гц
Максимальная потребляемая мощность, В·А
Наработка на отказ, ч
Срок службы, лет
Габаритные размеры, мм, не более:
-линия задержки
Масса, кг, не более
Условия эксплуатации:
-температура воздуха,
o
C;
-относительная влажность воздуха,
%
от +5 до +40
до 95 при 30°С
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус
ЛЗТ-3 способом гравировки.
Лист № 3
Всего листов 4
Комплектность средства измерений
ИРШЯ.401163.002.001РЭ
1 экз.
Таблица 3 - Комплектность линий задержки ЛЗТ-3
Обозначение
ИРШЯ.119.000.000
ИРШЯ.119.300.000
Количество
1 шт.
1 шт.
Наименование
Линия задержки ЛЗТ-3
ΔL кабель
Линия задержки ЛЗТ-3. Руководство
по эксплуатации
Паспорт
Методика поверки
ИРШЯ.401163.002.001ПС
МП 2551-0157-2017
1 экз.
1 экз.
Поверка
осуществляется по документу МП 2551-0157-2017 «Линия задержки ЛЗТ-3. Методика поверки»,
утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14.11.2017 года.
Основные средства поверки:
Осциллограф универсальный двухканальный, регистрационный номер 8253-81;
Генератор импульсов Г5-78, регистрационный номер 8776-82.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых линий задержки ЛЗТ-3 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к линиям
задержки ЛЗТ-3
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты
Технические условия ИРШЯ.401163.002 ТУ
Изготовитель
Общество с ограниченной ответственностью «Экспериментально-Производственные
Мастерские Гидрометеорологического и Геофизического Оборудования» (ООО «ЭПМГГО»)
ИНН 7802862650
Адрес: 194356, Россия, г. Санкт-Петербург, пр. Луначарского, д. 38, пом. 178
Телефон: (812) 426-17-06
Web сайт:
E-mail:
Испытательные центры
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон (812) 251-76-01, факс (812) 713-01-14
Web сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» на проведение поверки,
калибровки, испытаний средств измерений № RA.RU.311541 от 23 марта 2016 г.
Лист № 4
Всего листов 4
Общество с ограниченной ответственностью «Автоматизированные системы контроля
Экспресс» (ООО «АСК Экспресс»)
Адрес: 111123, Москва г, Энтузиастов ш, 64
Телефон: (495) 504-15-11
Аттестат аккредитации ООО «АСК-Экспресс» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.312222 от 04.07.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
