Регистраторы температуры Loggicar-C, Loggicar-R, Loggicar-BT, ГРСИ 70095-17
Номер госреестра:
70095-17
Наименование СИ:
Регистраторы температуры
Обозначение типа:
Loggicar-C, Loggicar-R, Loggicar-BT
Производитель:
Фирма "Mikster Sp. z o.o.", Польша
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.12.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68751
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы температуры Loggicar-C, Loggicar-R, Loggicar-BT
Назначение средства измерений
Регистраторы температуры Loggicar-C, Loggicar-R, Loggicar-BT (далее - регистраторы)
предназначены для измерений и регистрации температуры в кузовах рефрижераторного
транспорта.
Описание средства измерений
Принцип действия регистраторов основан на измерении с помощью первичных
преобразователей (датчиков) температуры, преобразовании её в эквивалентный электрический
сигнал, дальнейшей обработке и регистрации на дисплее, во внутренней памяти и на
печатающем устройстве.
Регистраторы состоят из электронного блока с дисплеем и датчиков температуры,
подключаемых в качестве первичных преобразователей.
Результаты измерений отображаются на дисплее и сохраняются во внутренней памяти.
При подключении к персональному компьютеру (далее - ПК) сохранённые результаты
измерений могут быть переданы на него.
Регистраторы имеют различное исполнение в зависимости от способа подключения
первичных преобразователей температуры и наличия встроенного принтера.
РегистраторытемпературыLoggicar-Cполучаютинформациюспервичных
преобразователей модификаций LCT-01 и LCT-02 через кабельное соединение и комплектуются
встроенным принтером.
РегистраторытемпературыLoggicar-Rполучаютинформациюспервичных
преобразователей модификаций LCRT-01 по беспроводному каналу и комплектуются встроенным
принтером.
РегистраторытемпературыLoggicar-BTполучаютинформациюспервичных
преобразователей модификаций LCRT-01 по беспроводному каналу.
Общий вид электронных блоков регистраторов температуры Loggicar-C, Loggicar-R,
Loggicar-BT приведен на рисунках 1, 2, 3.

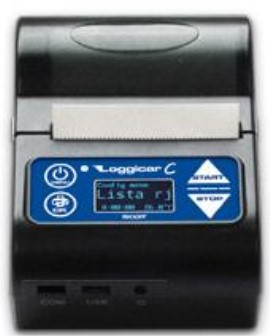

Рисунок 1 - Общий вид
электронных блоков
регистраторов температуры
Loggicar-C

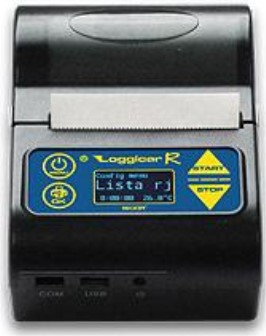

Рисунок 2 - Общий вид
электронных блоков
регистраторов температуры
Loggicar-R

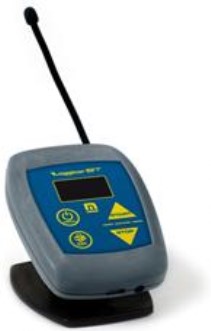

Рисунок 3 - Общий вид
электронных блоков
регистраторов температуры
Loggicar-BT
Лист № 2
Всего листов 4
Общий вид первичных преобразователей, используемых с регистраторами, приведен
на рисунках 4, 5, 6.

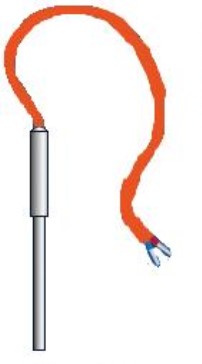

Рисунок 4 - Общий вид
первичных
преобразователей LCT-01
Рисунок 5 - Общий вид
первичных преобразователей
LCT-02

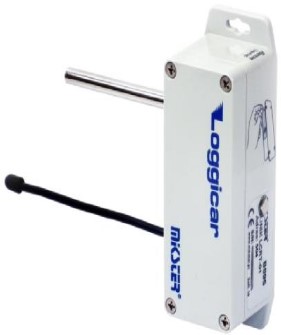

Рисунок 6 - Общий вид
первичных преобразователей
LCRT-01
Пломбирование регистраторов не производится, ограничение доступа обеспечивается
конструкцией самих регистраторов, которая является неразъемной.
Программное обеспечение
Для работы с регистраторами применяется встроенное программное обеспечение
«Loggisoft LC» (далее - ВПО). ВПО служит для управления функциональными возможностями
регистраторов, а также для обработки и отображения результатов измерений
ВПОустанавливаетсянапредприятии-изготовителевпроцессепроизводства
регистраторов, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации
модификации не подлежит.
Программное обеспечение соответствует уровню защиты «высокий» в соответствии
с Р 50.2.077 - 2014
Идентификационные данные встроенного программного обеспечения приборов
представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
МодификацияLoggicar-CLoggicar-RLoggicar-BT
Идентификационное наименование ПО Loggisoft LC
Номер версии (идентификационный номер) ПО, нениже1.151.071.12
Цифровой идентификатор ПО -
Метрологические и технические характеристики
Значение
Loggicar-CLoggicar-RLoggicar-BT
от -40 до +85
Таблица 2 - Метрологические характеристики
Наименование характеристики
Модификация
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной
погрешности измерений температуры, °С
Дискретность измерений температуры, °С
±0,5
0,1
Лист № 3
Всего листов 4
Значение
Loggicar-R
Loggicar-BT
от 2 до 4
75×105×45
110×35×35
60×45×15
110×35×35
0,65
0,055
0,15
0,055
Таблица 3 - Основные технические характеристики
Наименование характеристики
МодификацияLoggicar-C
Количество подключаемых датчиков
температуры, шт.
Габаритные размеры (Д×Ш×В), мм, не более:
- электронного блока75×105×45
- температурного датчика 50×50×35
Масса, кг, не более:
- электронного блока0,65
- температурного датчика 0,055
Условия эксплуатации электронного блока:
- температура окружающего воздуха, °С
- относительная влажность, %, не более
Напряжения питания постоянного тока, В
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
от +5 до +35
85
12 или 24
50000
5
Знак утверждения типа
наносится на корпус регистраторов наклейкой и на титульный лист руководства по эксплуатации
методом печати.
Комплектность средства измерений
Обозначение
Количество
Таблица 4 - Комплектность средства измерений
Наименование
Регистратор температуры Loggicar-C, Loggicar-R,
Loggicar-BT в составе:
- электронный блок
- датчик температуры
Руководство по эксплуатации на русском языке
Методика поверки
-
-
-
МП АПМ 47-17
1 шт.
по заказу
1 экз.
1 экз.
Поверка
осуществляется по документу МП АПМ 47-17 «Регистраторы температуры Loggicar-C, Loggicar-R,
Loggicar-BT. Методика поверки», утвержденному ООО «Автопрогресс-М» 04.10.2017 г.
Основные средства поверки:
- калибратор температуры эталонный КТ-110 (рег. № 26111-08);
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ 3-го разряда
(рег. № 57690-14);
- термометр цифровой эталонный ТЦЭ-005/М2 (рег. № 40719-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к регистраторам
температуры Loggicar-C, Loggicar-R, Loggicar-BT
Техническая документация «MiksterSp. z o.o.», Польша
Изготовитель
«Mikster Sp. z o.o.», Польша
Адрес: ul. Wojkowicka 21 41-250 Czeladź, Poland
Тел.: +48 (32) 763 77 77
Факс: +48 (32) 763 75 94
E-mail:
Заявитель
Общество с ограниченной ответственностью «РД Групп» (ООО «РД Групп»)
ИНН 7805541005
Адрес: 191186, г. Санкт-Петербург, ул. Казанская, д. 15, лит. А, офис 5Н
Тел.: +7 (812) 380-9520, 380-9521
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350
Факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
