Номер госреестра:
70079-17
Наименование СИ:
Генераторы давлений
Обозначение типа:
ГД
Производитель:
АО "Ульяновское КБ приборостроения" (УКБП), г.Ульяновск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.12.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
2023-06-21 15:49:49:
где поверить ГД? Москва, Мособл.,
Приложение к свидетельству № 68735
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы давлений ГД
Назначение средства измерений
Генераторы давлений ГД (далее - генераторы) предназначены для измерений абсолютного
давления, барометрической высоты, приборной скорости и числа Маха М и автоматического
ввода в объект контроля сигналов давления. Генераторы предназначены для проведения
регламентированных форм обслуживания и ремонтааэрометрических комплексов, систем
и приборов в лабораторных и полевых условиях в автоматизированном, автоматическом
и ручном режимах.
Описание средства измерений
Принцип действия генераторов основан на измерении периода длительности импульсов
датчиков давления, от изменения давления, на входе датчиков давления.
Измерители состоят из следующих составных частей:
- блок измерений ГД.
Измерители обеспечивают измерение основных и дополнительных параметров:
Основные параметры:
по каналу абсолютного давления (Рс):
- давление в единицах: гПа, мм рт.ст., мм вод.ст., кгс/см
2
;
по каналу абсолютного давления (Рп):
- давление в единицах: гПа, мм рт.ст., мм вод.ст., кгс/см
2
.
Дополнительные параметры, канал (Рд):
- динамическое давление (Рд = Рп - Рс);
- барометрическая высота Н, как функция абсолютного давления (Н = f (Рс)),
в единицах: м, фут.
- приборная скорость (Vпр = f (Рд));
- число Маха М (М = f (Рд/Рс).
Общий вид средства измерений представлен на рисунке 1.

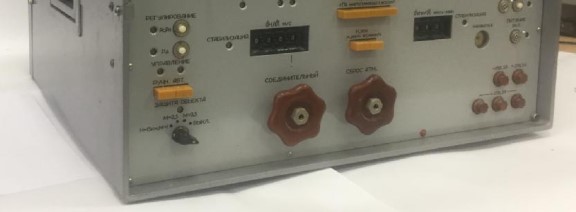

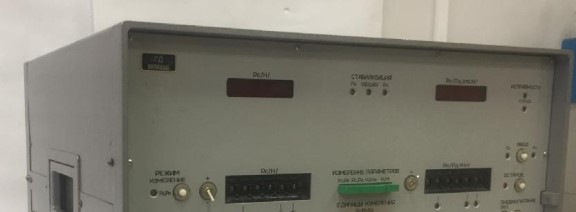

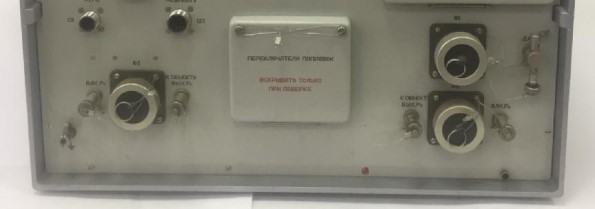

Рисунок 1 - Внешний вид генераторов
Место пломбировки
Лист № 2
Всего листов 5

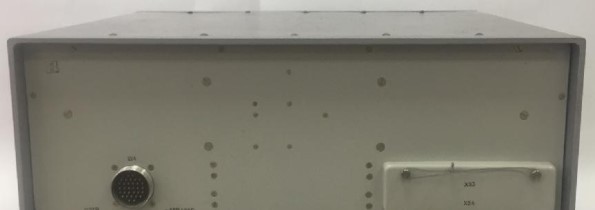

Рисунок 2 - Внешний вид генераторов сзади
Общий вид средства измерений, вид сзади представлен на рисунке 2.
Пломбирование производится на передней и задней сторонах генераторов, указанных
на рисунке 1 и 2.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основныеидополнительныеметрологическиеитехническиехарактеристики
генераторов приведены в таблицах 1, 2,3.
Параметр
Абсолютное
давление
(Рс)
Абсолютное
давление
(Рп)
Таблица 1 - Метрологические характеристики генераторов, диапазоны и допуски измерений
основных параметров
Пределы допускаемой
Пределы допускаемой абсолютной дополнительной
Диапазон измерения,абсолютной основнойпогрешности давления,
гПа (мм. рт. ст.) погрешности, при отклонении
гПа (мм. рт. ст.)от нормальных условий
гПа (мм рт.ст.)
от 6,65 до 400±0,27±0,53±0,53
(от 5 до 300) (±0,21) (±0,40) (±0,40)
от 400 до 1333± 0,37±0,53±0,53
(300 до 1000) (±0,28) (±0,40) (±0,40)
от 6,65 до 400±0,27±0,53±0,53
(от 5 до 300) (±0,21) (±0,40) (±0,40)
от 400 до 1333±0,37±0,53±0,53
(300 до 1000) (±0,28) (±0,40) (±0,40)
от 1333 до 2800 ±0,73 ±0,94 ±0,94
(от 1000 до 2100) (±0,55) (±0,71) (±0,71)
Место пломбировки
Место пломбировки
Место пломбировки
Лист № 3
Всего листов 5
Таблица 2 - Метрологические характеристики генераторов, диапазоны и допуски измерений
дополнительных параметров
Наименование характеристикиЗначение характеристики
Барометрическая высота, Н:
мот - 500 до + 32000
футот - 1640 до + 105000
Приборная скорость, Vпр:
км/чот 50 до 1700
миля/ч
от 27 до 920
Число Маха, Мот 0,2 до 3,0
220
от - 30 до + 50
от + 15 до + 25
до 98
от 84,0 до 106,7
Таблица 3 - Основные технические характеристики генераторов
Электрическое питание генератора:
- напряжение постоянного тока, Вот 24,0 до 29,4
- напряжение переменного тока, Вот 108 до 119
- частота, Гцот 380 до 420
40
430 × 480 × 188
31
Потребляемая мощность, не более:
- по цепи питания постоянным током напряжением
27 В, Вт
- по цепи питания переменным током напряжением
115 В, частота 400 Гц, В·А
Габаритные размеры генератора ГД
(длина-ширина-высота), мм
Масса генератора (без монтажных деталей)
не более, кг
Условия эксплуатации:
- температура окружающего воздуха, °С
- нормальные условия измерений, °С
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
при пониженном атмосферном давлении
гПа (мм. рт. ст.)
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
598,5 (450)
12
20 000
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Количество
Таблица 4 - Комплектность средства измерений
Наименование и код изделияОбозначение документа
Генератор давления ГД в составе:
- ГД6Х2.768.043
- жгут Ш16Х6.640.147
- жгут Ш26Х6.640.148
- шланг6Х6.453.027
- шланг 6Х6.453.027-01
- шланг 6Х6.453.027-02
1
1
1
1
2
5
Лист № 4
Всего листов 5
Обозначение документа
6Х6.453.027-03
6Х6.453.027-04
6Х6.453.027-05
6Х6.453.027-06
6Х6.453.027-07
6Х6.453.027-08
6Х6.454.041
6Х6.454.051
6Х6.454060
6Х6.462.027
6Х8.665.156
6Х5.888.009
6Х5.888.008
6Х8.683.472
Наименование и код изделия
- шланг
- шланг
- шланг
- шланг
- шланг
- шланг
- штуцер
- штуцер
- штуцер
- хомутик
- хомутик проволочный
- фильтр
- вставка плавкая ВП1-1 5,0 А
- вставка плавкая ВП1-1 2,0 А
- фильтр
- прокладка
- отвертка 7810-0082
Паспорт ГД
Руководство по эксплуатации
Методика поверки
6Х2.768.043 ПС
6Х2.768.043 РЭ
№120-20-053-2017
Количество
5
1
2
1
1
1
1
1
1
6
8
2
5
20
20
3
1
1
1
1
Поверка
осуществляется по документу №120-20-053-2017 «ГСИ. Генераторы давлений ГД. Методика
поверки», утвержденному ФБУ «Ульяновский ЦСМ» 15 июня 2017 г.
Основные средства поверки:
- манометр абсолютного давления типа МПА-15 (Госреестр № 4222-74);
- частотомер электронно-счетный с преобразователями (Госреестр № 5480-76);
- секундомер СОСпр-2б-2 (Госреестр №2231-72).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт генератора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам
давлений ГД
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ8.802-2012Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений давления до 250 МПа
ГОСТ Р 840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1-10
6
Па.
Технические условия 6Х2.768.043 ТУ - 2001 Генератор давлений ГД. Технические
условия.
Лист № 5
Всего листов 5
Изготовитель
Акционерноеобщество«Ульяновскоеконструкторскоебюроприборостроения»
(АО «УКБП»)
ИНН 7303005071
Адрес: 432071, Ульяновская обл., г. Ульяновск, ул. Крымова, 10 а
Тел./факс: (8422) 43-43-76/(8422) 4133-84
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Ульяновской области»
Адрес: 432002, г. Ульяновск, ул. Урицкого 13
Тел./факс: (8422) 46-42-13 / (8422) 43-52-35
E-mail:
Web-сайт:
Аттестат аккредитации ФБУ «Ульяновский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311693 от 22.06.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
