Резервуары стальные горизонтальные цилиндрические РГС-50, ГРСИ 70046-17
Номер госреестра:
70046-17
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГС-50
Производитель:
ООО "ГСИ Волгоградская фирма "Нефтезаводмонтаж", г.Волгоград
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ УР-13, УР-14
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68699
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-50
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-50 (далее по тексту -
резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их
приема, хранения и отпуска.
Описание средства измерений
Резервуары представляют собой стальные сосуды, состоящие из цилиндрической
стенки и двух плоских днищ. Тип резервуаров - горизонтальный стальной одностенный.
Цилиндрическая стенка резервуаров включает в себя шесть поясов рулонной сборки. Материал
основных деталей - сталь марки 09Г2С.
Резервуары стальные горизонтальные цилиндрические РГС-50 (зав. №№УР-13, УР-14)
расположены: Тюменская обл., Ямало-Ненецкий автономный округ, Пуровский район, 23 км к
северо-востоку от г. Новый Уренгой, АО «РОСПАН ИНТЕРНЕШНЛ» Восточно-Уренгойский
лицензионный участок.
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50 представлен
на рисунке 1 и 2. Пломбирование резервуаров не предусмотрено.

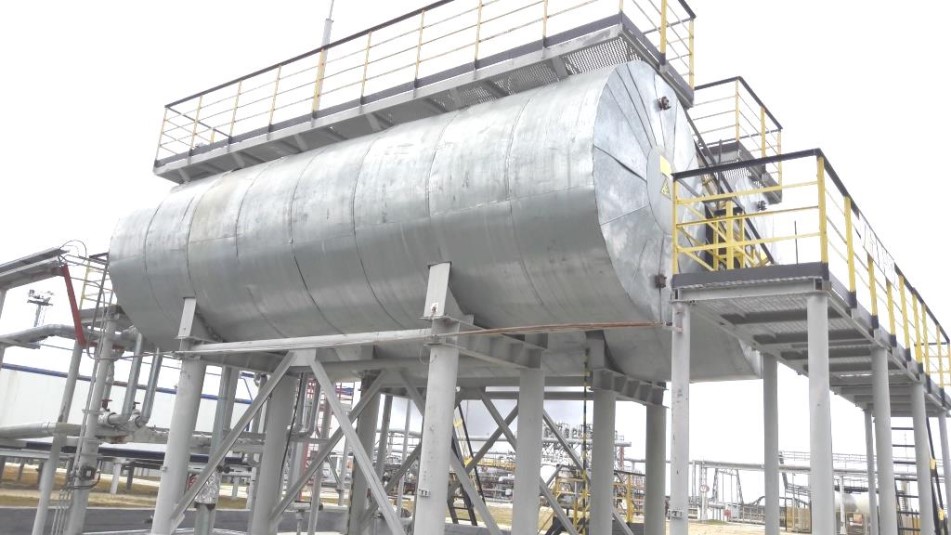

Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Значение
50
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м³
Пределы допускаемой относительной погрешности
определения вместимости (геометрический метод), %
±0,25
Значение
Таблица 2 - Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающего воздуха, ºС
- атмосферное давление, кПа
Средний срок службы, лет, не менее
от -56 до +40
от 84,0 до 106,7
30
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Резервуар стальной горизонтальный цилиндрический РГС-50
Паспорт
Градуировочная таблица
Обозначение
---
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р20УЗК по ГОСТ 7502-98: номинальная длина
шкалы 20 м, 2-ой класс точности;
- рулетка измерительная металлическая Р20УЗК по ГОСТ 7502-98: номинальная длина
шкалы 20 м, 2-ой класс точности;
- дальномер лазерный Leica DISTO D5 (рег. №41142-09): диапазон измерений
расстояний от 0,05 до 200 м; пределы допускаемой погрешности измерений расстояний
± (1,0…(1+15·10
-2
·D)), где D - измеряемое расстояние, м; диапазон измерений углов наклона
от -45° до +45°; пределы допускаемой погрешности измерений углов наклона ± 0,3°;
- нивелир с компенсатором AT-G6 (рег. №32316-06): допускаемое СКО измерения
горизонтальных углов не более 0,1°;допускаемое СКО измерения превышения на 1 км двойного
хода не более 5,0 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик резервуаров с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
Сведения о методиках (методах) измерений
ГОСТ Р 8.595-2004 Масса нефти и нефтепродуктов. Общие требования к методиками
выполнения измерений.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к резервуарам
стальным горизонтальным цилиндрическим РГС-50
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические
условия»
РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое
обслуживание и метрологическое обеспечение в условиях эксплуатации»
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика
поверки».
Изготовитель
Обществосограниченнойответственностью«ГСИВолгоградскаяtrial
«Нефтезаводмонтаж» (ООО «ГСИ Волгоградская фирма «НЗМ»)
ИНН 3448050754
Адрес: 400029, г. Волгоград, ул. им. Моцарта, 19
Тел.: +7 (8442) 40-27-30; факс: +7 (8442) 40-27-42
Web-сайт:
E-mail:
Заявитель
Акционерное общество «РОСПАН ИНТЕРНЕШНЛ» (АО «РОСПАН ИНТЕРНЕШНЛ»)
ИНН 7727004530
Адрес: 629306, Ямало-Ненецкий АО, г. Новый Уренгой, ул. Геологоразведчиков, 16В
Тел.: +7 (3494) 24-35-10; факс: +7 (3494) 24-33-11
Web-сайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311670 от 01.07.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
