Комплекты мер колец подшипников Нет данных, ГРСИ 70036-17
Номер госреестра:
70036-17
Наименование СИ:
Комплекты мер колец подшипников
Обозначение типа:
Нет данных
Производитель:
ООО "НВП "Кропус", г.Ногинск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.12.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68689
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1898 от 15.08.2019 г.)
Комплекты мер колец подшипников
Назначение средства измерений
Комплекты мер колец подшипников (далее – комплекты мер) предназначены для
воспроизведения и (или) хранения физической величины заданных геометрических размеров
искусственных дефектов и применяются для настройки и проверки чувствительности
ультразвуковых дефектоскопов при контроле наружных и внутренних колец подшипников.
Описание средства измерений
Принцип действия основан на воспроизведении заданных геометрических размеров
искусственных дефектов нарушения сплошности материала типа плоскодонных отражателей.
Меры изготовлены из стали.
Комплект состоит из 19 мер цилиндрических и конических колец подшипников
различных размеров.

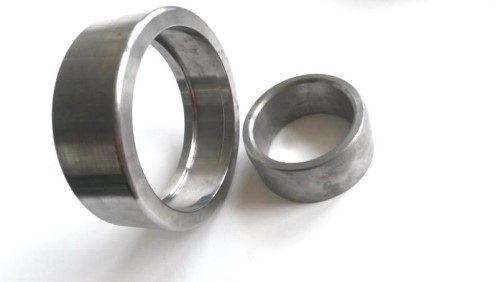

Общий вид комплектов мер приведен в таблице 1.

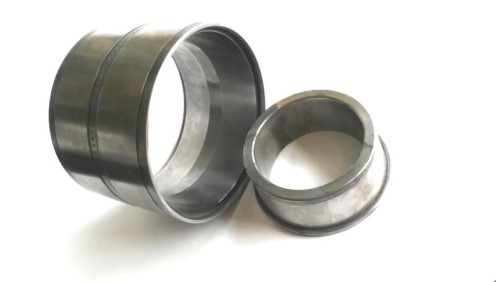

Рисунок 1 – Общий вид мер
Пломбирование комплектов мер колец подшипников не предусмотрено.
Мерыимеютодин,дваиличетыреплоскодонныхискусственныхдефекта,
расположенных в одной плоскости (2 дефекта) или во взаимно перпендикулярных плоскостях
(4 дефекта), на рабочих поверхностях колец подшипников.
Дефекты изготовлены методом электроэрозии.
Каждая мера имеет следующую маркировку: КО-W-X-EN12080-Y-Z, где КО – условное
обозначение, W – тип конструкции (КПВ – кольца подшипников внутренние, КПН – кольца
подшипников наружные), X – номинальные размеры, Y – заводской номер, Z – год
изготовления.
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
1,0±0,1
±0,05
1,0±0,1
Таблица 1 – Метрологические характеристики
Наименование характеристики
Диаметр плоскодонного искусственного отражателя, мм
Пределыдопускаемойабсолютнойпогрешностивоспроизведения
диаметра плоскодонного искусственного отражателя, мм
Глубина залегания плоскодонного искусственного отражателя, мм
Пределыдопускаемойабсолютнойпогрешностивоспроизведения
глубины залегания плоскодонного искусственного отражателя, мм
±0,05
Значение
1
4
2
Таблица 2 – Основные технические характеристики
Наименование характеристики
Количество плоскодонных искусственных отражателей на мере, шт.
- КО-КПВ 160х193х80, КО-КПВ 180х230/216х86, КО-КПВ 180х216х86,
КО-КПВ 130х178,5/167х93, КО-КПВ 130х167х93,
КО-КПН 257х290х80, КО-КПН 284х320х86, КО-КПН 243х280х93
- КО-КПН-150х250, КО-КПН-130х250, КО-КПН-130х230
- остальные
Габаритные размеры (Д
´
Ш
´
В), мм, не более
- КО-КПВ-150х120х64,2
- КО-КПВ-157х130х64,2
- КО-КПВ-150х120х80
- КО-КПВ-157х130х80
- КО-КПВ-130х230
- КО-КПВ-150х250
- КО-КПВ 160х193х80
- КО-КПВ 180х230/216х86
- КО-КПВ 180х216х86
- КО-КПВ 130х178,5/167х93
- КО-КПВ 130х167х93
- КО-КПН-240х211х80
- КО-КПН-240х210х80
- КО-КПН-150х250
- КО-КПН-130х250
- КО-КПН-130х230
- КО-КПН 257х290х80
- КО-КПН 284х320х86
- КО-КПН 243х280х93
151
´
151
´
65
160
´
160
´
65
162
´
162
´
81
170
´
170
´
81
178
´
178
´
71
201
´
201
´
71
194
´
194
´
65
231
´
231
´
87
217
´
217
´
87
180
´
180
´
94
168
´
168
´
93
241
´
241
´
81
241
´
241
´
81
251
´
251
´
161
251
´
251
´
161
231
´
231
´
151
291
´
291
´
81
321
´
321
´
87
281
´
281
´
94
Лист № 3
Всего листов 4
Значение
3,2
3,1
4,3
4,1
4,1
5,0
5,7
8,0
7,3
6,7
6,3
7,3
7,5
11,4
20,3
10,8
10,3
13,2
12,2
Наименование характеристики
Масса, кг, не более
- КО-КПВ-150х120х64,2
- КО-КПВ-157х130х64,2
- КО-КПВ-150х120х80
- КО-КПВ-157х130х80
- КО-КПВ-130х230
- КО-КПВ-150х250
- КО-КПВ 160х193х80
- КО-КПВ 180х230/216х86
- КО-КПВ 180х216х86
- КО-КПВ 130х178,5/167х93
- КО-КПВ 130х167х93
- КО-КНН-240х211х80
- КО-КНН-240х210х80
- КО-КПН-150х250
- КО-КПН-130х250
- КО-КПН-130х230
- КО-КПН 257х290х80
- КО-КПН 284х320х86
- КО-КПН 243х280х93
Условия эксплуатации:
- температура окружающего воздуха, °С
Срок службы, не менее, лет
от +15 до +35
10
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации ККОП.00.00.00.РЭ методом печати.
Комплектность средства измерений
Обозначение
Таблица 3 – Комплектность комплектов мер
Наименование
Меры колец подшипников
Коробка для транспортирования и хранения
Руководство по эксплуатации
Методика поверки
ККОП.00.00.00.РЭ
МП 042.Д4-17
Количество
19 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 042.Д4-17 «Комплекты мер колец подшипников. Методика
поверки», утвержденному ФГУП «ВНИИОФИ» 13.09.2017.
Основные средства поверки:
Индикатор часового типа ИЦ (рег. № 58190-14).
Микрометр гладкий с ценой деления 0,01 мм МК-25 (рег. № 287-02).
Плита поверочная Micron (рег. № 50635-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к комплектам
мер колец подшипников
ТУ 4276-036-33044610-16 Технические условия «Комплект мер колец подшипников»
Изготовитель
Общество с ограниченной ответственностью «Научно-внедренческое предприятие
«КРОПУС» (ООО «НВП «КРОПУС»)
ИНН 5031000948
Адрес: 142412, Московская область, г. Ногинск, ул. Климова, д.50Б
Телефон (495) 500-21-15, 8-800-500-62-98
E-mail:
Web-cайт: http: //
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-56-33
Факс: (495) 437-31-47
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
