Установки аэродинамические измерительные ЭМС 0,05/60-240, ГРСИ 70034-17
Номер госреестра:
70034-17
Наименование СИ:
Установки аэродинамические измерительные
Обозначение типа:
ЭМС 0,05/60-240
Производитель:
ООО "Глобал Строй", г.Жуковский
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.12.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68687
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки аэродинамические измерительные ЭМС 0,05/60-240
Назначение средства измерений
Установка аэродинамическая измерительная ЭМС 0,05/60-240 (далее – установка)
предназначена для измерений скорости воздушного потока при исследованиях, поверках и
калибровках анемометров, приемников давления и других средств измерений скорости
воздушного потока.
Описание средства измерений
Принцип действия установки основан на создании равномерного воздушного потока,
сформированного с помощью элементов аэродинамического контура, и на расчете скорости
воздушного потока по измеренным значениям скоростного напора с учетом плотности воздуха.
Установка состоит из аэродинамического контура, выполненного по схеме прямоточной
аэродинамической трубы; силовой установки, построенной на базе радиального вентилятора с
частотно регулируемым электроприводом; системы измерений параметров потока на основе
пневмометрического метода. Высокое качество воздушного потока обеспечивается элементами
аэродинамического контура: входной коллектор, обеспечивающий плавный вход воздуха в
контур; форкамера с хонейкомбом для устранения вихревых неоднородностей и создания
равномерно турбулентной структуры потока; сопло с высокой степенью поджатия,
обеспечивающее необходимую равномерность ядра потока; рабочая часть, оборудованная для
размещения испытуемых средств измерений; диффузор с углом раскрытия, обеспечивающим
безотрывное течение при торможении потока на входе в вентилятор. Для создания скоростей
менее 1 м/с предусмотрена установка на входе в вентилятор дросселирующей вставки с
сетками. На выходе вентилятора установлен еще один диффузор для уменьшения скорости и
пульсаций воздуха, выбрасываемого в помещение, которое выполняет функцию обратного
канала аэродинамической установки. Конструкция пневмометрической системы обеспечивает
независимые измерения полного давления в форкамере, статического давления в рабочей части,
их разности, а также температуры, влажности воздуха в форкамере и атмосферного давления в
помещении установки. Алгоритм программного обеспечения позволяет получить оценку
погрешности каждого измерения скорости для оперативного метрологического контроля.

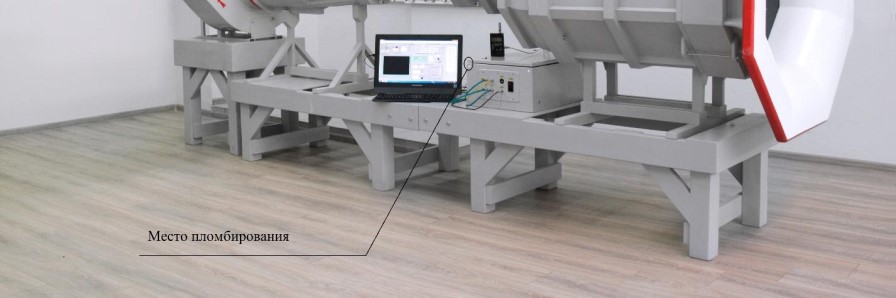

Общий вид установки и место пломбировки от несанкционированного доступа приведен
на рисунке 1.
Лист № 2
Всего листов 4

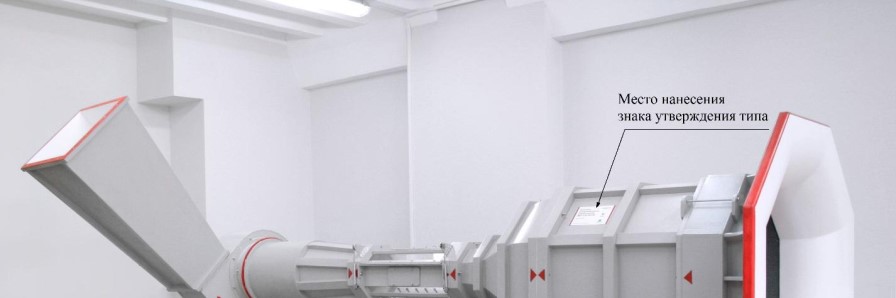

Рисунок 1 – Общий вид установки аэродинамической измерительной ЭМС 0,05/60-240
Программное обеспечение
Программное обеспечение предназначено для сбора и обработки информации со всех
измерительных каналов, расчета скорости воздушного потока и оценки ее погрешности. По
результатам испытаний программное обеспечение формирует протокол испытаний.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОFlowM
Номер версии (идентификационный номер) ПО 1.00
Цифровой идентификатор ПО:
-CRC3238BBA3BB
-MD5482AA7422152CAE7D4BFD9E6B901E938
Метрологические и технические характеристики
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений скорости воздушного
потока, м/с
Пределыдопускаемойабсолютной
погрешности измерений скорости воздушного
потока, м/с
от 0,05 до 60
±(0,005+0,005V),
где V – измеренная скорость воздушного
потока
Лист № 3
Всего листов 4
Значение
240
Таблица 3 – Основные технические характеристики
Наименование характеристики
Сечение рабочей части: восьмиугольник с
диаметром вписанной окружности, мм
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
50±1
5,5
4230×1920×2200
320
Потребляемая мощность, кВт, не более
Габаритные размеры, мм
Масса, кг
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет
от +15 до +25
от 30 до 80
от 84 до 106
10
Знак утверждения типа
наносится на наклейку, расположенную на стенке форкамеры установки, и на титульный лист
руководства по эксплуатации и формуляра методом печати.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Установка аэродинамическая измерительная ЭМС 0,05/60-240
Ведомость эксплуатационной документации ГСУА 1651.00.00 ВЭ
Формуляр ГСУА 1651.00.00 ФО
Руководство по эксплуатации ГСУА 1651.00.00 РЭ
Методика поверки МП 4.29.001-2017
Количество
1 шт.
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 4.29.001-2017 «Установка аэродинамическая измерительная
ЭМС 0,05/60-240. Методика поверки», утвержденному ФГУП «ЦАГИ» 18.10.2017 г.
Основные средства поверки:
·
вторичный эталон по ГОСТ Р 8.886-2015 (эталонный приемник воздушного давления
комбинированный типа ПД-53 № 61 из состава вторичного эталона единицы скорости
воздушного потока «ЭМС 0,05/100»);
·
линейка металлическая с пределом измерений не менее 500 мм по ГОСТ 427-75.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке аэродинамической
измерительной ЭМС 0,05/60-240
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений
скорости воздушного потока
Лист № 4
Всего листов 4
МИ 2000-89 ГСИ. Трубы аэродинамические малых дозвуковых скоростей. Методика
метрологической аттестации
Изготовитель
Общество с ограниченной ответственностью «Глобал Строй» (ООО «Глобал Строй»)
ИНН 5040135733
Адрес: 140180, Московская область, г. Жуковский, ул. Пушкина, д.4, оф. №11
Телефон/факс: +7 (498) 484-20-94, +7 (498) 484-89-16
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Центральный
аэрогидродинамический институт им. профессора Н.Е. Жуковского» (ФГУП «ЦАГИ»)
Адрес: 140180, Московская область, г. Жуковский, ул. Жуковского, д. 1
Телефон/факс: +7 49848 32908; +7 495 777 6332
E-mail:
Аттестат аккредитации ФГУП «ЦАГИ» по проведению испытаний средств измерений в
целях утверждения типа РОСС СОБ № 1.00164.2014 от 05.10.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
