Резервуар стальной горизонтальный цилиндрический РГС-16, ГРСИ 70019-17
Номер госреестра:
70019-17
Наименование СИ:
Резервуар стальной горизонтальный цилиндрический
Обозначение типа:
РГС-16
Производитель:
ООО "ПКФ "ВИАНТ", г.Обнинск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 089
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68672
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной горизонтальный цилиндрический РГС-16
Назначение средства измерений
Резервуар стальной горизонтальный цилиндрический РГС-16 предназначен для
измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измерений
Типрезервуара–стальнойгоризонтальныйцилиндрический,номинальной
вместимостью 16 м
3
, подземного расположения.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической
стенки и двух усеченно-конических днищ.
Цилиндрическая стенка резервуара выполнена из стали марки 09Г2С.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Резервуар стальной горизонтальный цилиндрический РГС-16 (№ 089) расположен на
ПСП ООО «Афипский НПЗ», 353236, Российская Федерация, Краснодарский край, Северский
район, пгт Афипский, промзона.

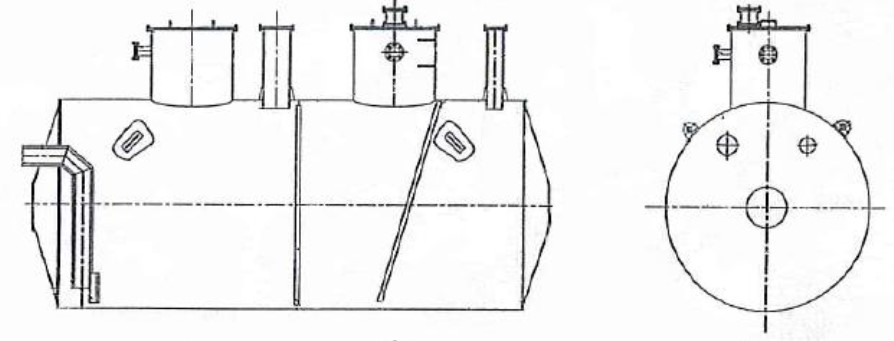

Общий вид эскиза резервуара стального горизонтального цилиндрического РГС-16
представлен на рисунке 1.
Рисунок 1 – Общий вид эскиза резервуара РГС-16
Пломбирование резервуара стального горизонтального цилиндрического РГС-16 не
предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,25
Значение
РГС-16
16
Таблица 1 - Метрологические характеристики
Наименование
характеристики
Номинальная вместимость, м
3
Пределы допускаемой
относительной погрешности
определения вместимости, %
Лист № 2
Всего листов 3
30
от -50 до +50
Значение
РГС-16
Таблица 2 - Технические характеристики
Наименование
характеристики
Средний срок службы, лет, не
менее
Условия эксплуатации:
Температура окружающего
воздуха, °С
Атмосферное давление, кПа
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Обозначение
РГС-16
РГС-16
Количество
1 шт.
1 экз.
Таблица 3- Комплектность средства измерений
Наименование
Резервуар стальной горизонтальный цилиндрический.
Резервуар стальной горизонтальный цилиндрический.
Паспорт.
Градуировочная таблица
1 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом
измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений
20 м (регистрационный номер 51171-12);
- рабочий эталон единиц объемного расхода жидкости 2 разряда в диапазоне значений
от 6 до 15 м
3
/ч (регистрационный номер 3.6.АКП.0001.2015).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
сведения отсутствуют.
Нормативные и технические документы, устанавливающие требования к резервуару
РГС-16
ГОСТ17032-2010Резервуарыстальныегоризонтальныедлянефтепродуктов.
Технические условия
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические.
Методика поверки
Изготовитель
Обществосограниченнойответственностью«ПРОИЗВОДСТВЕННО-
КОММЕРЧЕСКАЯ ФИРМА «ВИАНТ» (ООО «ПКФ «ВИАНТ»)
Лист № 3
Всего листов 3
ИНН 4003014961
Адрес: 249030, Калужская область, г. Обнинск, Коммунальный проезд, д. 12
Заявитель
Общество с ограниченной ответственностью «Афипский нефтеперерабатывающий
завод» (ООО «Афипский НПЗ»)
ИНН 7704214548
Адрес: 353236, Российская Федерация, Краснодарский край, Северский район,
пгт Афипский, промзона
Телефон/факс: +7 (861) 201-0-500/+7 (86166) 3-38-31
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии»
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: +7 (843) 272-70-62
Факс +7 (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
