Расходомеры электромагнитные MERA EFM/EFM Ex, ГРСИ 69970-17
Номер госреестра:
69970-17
Наименование СИ:
Расходомеры электромагнитные
Обозначение типа:
MERA EFM/EFM Ex
Производитель:
ООО "МЕРА", г.С.-Петербург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.12.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68623
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры электромагнитные MERA EFM/EFM Ех
Назначение средства измерений
Расходомеры электромагнитные MERA EFM/EFM Ех (далее - расходомеры)
предназначены для измерения объемного расхода и накопленного объема электропроводящих
жидкостей, чистых и загрязненных смесей, пульп и суспензий, имеющих минимальную
электропроводность более 5 мкСм/м, в закрытых трубопроводных системах.
Описание средства измерений
Принцип работы расходомера основан на законе электромагнитной индукции: в
электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая
сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь
пропорционален объемный расход жидкости.
Расходомеры состоят из датчиков расхода (CP660, CP665, CP670, CP650, СР600Ех) и
измерительных преобразователей (MERA 600Ex, MERA 600IP, MERA EFM 600, MERA EFM
610, MERA EFM 611, MERA EFM 620, MERA EFM 630). Датчик расхода (далее - датчик)
состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектро-
проводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух
электродов, помещенных в поток жидкости, в направлении перпендикулярном как
направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал
с электродов поступает в измерительный преобразователь (далее - преобразователь), где
усиливается и обрабатывается, после чего формируются выходные сигналы, несущие
информацию о расходе. Измерение выполняется в двух направлениях: в прямом и обратном.
Преобразователи обеспечивают питание цепи возбуждения магнитного поля расходомера,
а также преобразуют сигналы от электродов датчика в аналоговые выходные сигналы токовый
(0-20 мА, 4
-
20 мА), частотно-импульсный (0-10000 Гц), цифровые выходные сигналы по
RS-485, MODBUS (RTU, ASCll) стандартно и опционально для 610 и 630 по HART, CANopen,
ProfiBus-DP, Modbus TCP.
Датчики отличаются по конструктивному исполнению: датчики СР600 Ех и СР650
имеют фланцевое исполнение; датчик СР670 - без фланцевого исполнения, датчик СР660 имеет
санитарные фитинги, датчик СР665 - с зажимами.
Существует исполнения расходомеров: стандартное MERA EFM и взрывобезопасное
MERA EFM Ех.
Взрывобезопасные исполнения расходомеров соответствуют требованиям Технического
регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во
взрывоопасных средах».
Общий вид расходомеров представлен на рисунках 1, 2.
Пломбирование расходомеров от несанкционированного доступа, не предусмотрено.
CP660CP665CP670CP650 и CP600Ex
Рисунок 1 - Общий вид датчиков расходомеров электромагнитных MERA EFM/EFM Ех
Лист № 2
Всего листов 5
MERA 600Ex
MERA 600IP
MERA EFM 600
MERA EFM 610, 611
MERA EFM 620
MERA EFM 630

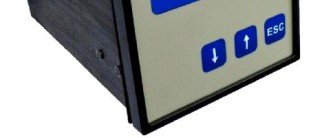

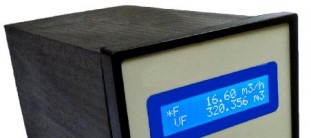

Рисунок 2 - Общий вид преобразователей расходомеров электромагнитных
MERA EFM/EFM Ех
Программное обеспечение
Программное обеспечение расходомеров (далее - ПО) неизменяемое и не считываемое.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по
Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Значение
- Xilinx 3.055
3.055
- main 1.103
1.103
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный
номер) ПО, не ниже
Цифровой идентификатор ПО
-
-
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики расходомеров
Наименование
1
Условный проход ДуMERA EFM , мм
Условный проход ДуMERA EFM Ех , мм
Диапазон измерений объемного расхода жидкости в соответствии с
диапазоном скорости потока, м
3
/ч
Значение
2
от 3 до 1400
от 3 до 500
от 0,0025 до 50000
Лист № 3
Всего листов 5
2
±1
±0,5
1
Пределы основной относительной погрешности измерения
объёмного расхода и объёма, %:
- скорость жидкости от 0,1 до 0,5 м/с
- скорость жидкости от 0,5 до 10 м/с
Диапазон температур измеряемой среды, °С в зависимости
от покрытия:
Твердая резина HR
Натуральная резина-каучук NR
Эпоксид
Тефлон, «Tarflen», ПТФЭ
Давление измеряемой среды, МПа, не более
Минимальная электропроводность измеряемой среды, мкСм/м
от 0 до +80
от 0 до +70
от -20 до +130
от -20 до +200
4
5
Таблица 2 - Основные технические характеристики расходомеров
НаименованиеЗначение
Тип датчикаСР 600ЕхСР 650СР 670СР 660 СР 665
Условный проход Ду, мм от 3 до 500от 3 до от 20 до 200 от 20 до 100
1400
Габаритные размеры, мм, не более
-длина6001230219250
-ширина6701160274130
-высота7701000230230
Масса, кг,
- датчиковот 5 до 185 от 5 до 720 от 1 до 10от 5 до 12
- преобразователей от 0,5 до 4,5 (в зависимости от исполнения)
Потребляемая мощность максимальная,
Вт15
Температура окружающей среды, °С
- датчиков (в зависимости отот -20 до +200
исполнения)
- преобразователейот -20 до +55
Параметры электрического питания:
- MERA EFM напряжение тока, В:
стандартное исполнение переменный
токот 90 до 240
опция переменный ток от 13 до 26
от 7 до 13
опция постоянный токот 18 до 36
от 9 до 18
- MERA EFM Ех напряжение
постоянного тока, В
Средний срок службы, лет12
Средняя наработка на отказ, ч 12000
Знак утверждения типа
наносится на лицевую панель преобразователя методом фотопечати, на титульный лист
руководства по эксплуатации и титульный лист паспорта расходомера типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Датчик (в соответствии с заказом)
Преобразователь (в соответствии с заказом)
Сигнальный кабель
Количество
1 шт.
1 шт.
10 м или в соответствии
с заказом
Фланец уравнивания потенциалов
(по заказу потребителя)
Руководство по эксплуатации
Методика поверки МП 208-066-2017
Паспорт
1 шт.
1 экз. на партию не менее 10 шт.
1 шт.
1 экз.
Поверка
осуществляется по документу МП 208-066-2017 «Расходомеры электромагнитные MERA.
Методика поверки», утвержденному ФГУП «ВНИИМС» 28.11.17 г.
Основное средство поверки:
рабочий эталон 1-го или 2-го разряда по ГОСТ 8.510-2002, диапазон воспроизведения
объемного расхода от 0,0025 до 10000 м
3
/ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точности.
Знак поверки наносится в паспорт или свидетельство о поверке и на пломбу, которая
не позволяет проникнуть к частям расходомера для несанкционированной настройки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам
электромагнитным MERA EFM/EFM Ех
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости
ГОСТ trial-90 Расходомеры скоростные, электромагнитные и вихревые. Общие
технические требования и методы испытаний.
ТУ 4213-001-03303994-2016 Расходомеры МЕRА. Технические условия
Изготовитель
Общество с ограниченной ответственностью «МЕРА» (ООО «МЕРА»)
ИНН 7801311900
Адрес: 199106, г. Санкт-Петербург, В.О, Средний пр., д. 86
Тел.: +7(812) 320-55-00
Web-сайт:
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
