Номер госреестра:
69969-17
Наименование СИ:
Расходомеры электромагнитные
Обозначение типа:
MERA SFM
Производитель:
ООО "МЕРА", г.С.-Петербург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.12.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68622
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры электромагнитные MERA SFM
Назначение средства измерений
Расходомеры электромагнитные MERA SFM (далее - расходомеры) предназначены для
измерения объемного расхода и накопленного объема электропроводящих жидкостей группы 2
в соответствии с Техническим регламентом Таможенного союза ТР ТС 032-2013, имеющих
минимальную электропроводность более 50 мкСм/м, в закрытых трубопроводных системах.
Описание средства измерений
Принцип работы расходомера основан на законе электромагнитной индукции: в
электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая
сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь
пропорционален объемный расход жидкости.
Расходомеры состоят из датчиков расхода и измерительных преобразователей. Датчик
расхода (далее - датчик) состоит из участка трубопровода из немагнитного материала,
покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между
полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении
перпендикулярном как направлению движения жидкости, так и направлению силовых линий
магнитного поля. Сигнал с электродов поступает в измерительный преобразователь (далее -
преобразователь), где усиливается и обрабатывается, после чего формируются выходные
сигналы, несущие информацию о расходе.
Преобразователи обеспечивают питание цепи возбуждения магнитного поля расходомера,
а также преобразуют сигналы от электродов датчика в аналоговые выходные сигналы токовый
(4
-
20 мА; 0-20 мА), частотно-импульсный (0-1000 Гц), цифровые выходные сигналы по HART,
Foundation Fieldbus, ProfiBus-PA, Modbus. Преобразователи отличаются по способу соединения
преобразователя с датчиком: непосредственно на датчике (компактное исполнение) или на
удалении (раздельное исполнение, максимальная длина кабеля между измерительным
преобразователем и датчиком - до 200 м).
Общий вид расходомеров представлен на рисунках 1, 2.
Пломбирование расходомеров от несанкционированного доступа, не предусмотрено.

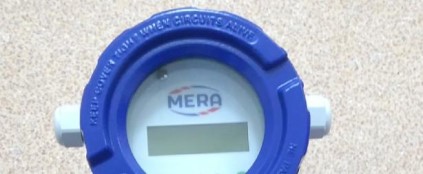

Рисунок 1 - Общий вид расходомеров электромагнитных MERA SFM (компактное исполнение)
Лист № 2
Всего листов 4
Рисунок 2 - Общий вид расходомеров электромагнитных MERA SFM (раздельное исполнение)
Программное обеспечение
Программное обеспечение расходомеров (далее - ПО) защищено от несанкциони-
рованного доступа при помощи пароля. Уровень защиты ПО от непреднамеренных
и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные
ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Значение
Firmware VMM
2,90
B37C(CRC)
Метрологические и технические характеристики
Значение
2
от 15 до 800
Таблица 2 - Метрологические характеристики расходомеров
Наименование
1
Условный проход Ду, мм
Диапазон измерений объемного расхода жидкости в соответствии с
диапазоном скорости потока, м
3
/ч
от 0,05 до 18086,00
±0,5
±0,4
Пределы относительной погрешности измерения объёмного
расхода и объёма, %:
при скорости потока от 1 до 10 м/с
при скорости потока от 0,25 до 1 м/с
Диапазон температур измеряемой среды, °С:
Твердая резина HR
Тефлон, «Tarflen», ПТФЭ
Давление измеряемой среды, МПа, не более
Минимальная электропроводность измеряемой среды, мкСм/м
от 0 до +90
от -20 до +180
4
50
Лист № 3
Всего листов 4
+
23
Таблица 3 - Основные технические характеристики расходомеров
НаименованиеЗначение
123
компактное раздельное
исполнение датчикпреобразователь
расхода
Габаритные размеры, мм, не более
-длина800800206
-ширина940940162
-высота 1097 1050157
Масса, кг, от 8 до 504 от 5 до 501 3
Потребляемая мощность максимальная, В·А 15
Степень защищенности от воздействия
окружающей среды (пыли и воды)IP67
Температура окружающей среды, °С
- датчиков (в зависимости от исполнения) от -20 до +180
- преобразователей от -20 до +50
Параметры электрического питания:
- напряжение переменного тока, В
230
-
34
- напряжение постоянного тока, В
от 19 до 36
Средний срок службы, лет8
Средняя наработка на отказ, ч 12000
преобразователя методом фотопечати, на титульный лист
и титульный лист паспорта расходомера типографским
Знак утверждения типа
наносится на лицевую панель
руководства по эксплуатации
способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Расходомер электромагнитный MERA SFM
Руководство по эксплуатации
Методика поверки МП 208-066-2017
Паспорт
Упаковка
Количество
1 шт.
1 экз. на партию не менее 10 шт.
1 шт.
1 экз.
1 шт.
Поверка
осуществляется по документу МП 208-066-2017 «Расходомеры электромагнитные MERA.
Методика поверки», утвержденному ФГУП «ВНИИМС» 28.11.17 г.
Основное средство поверки:
рабочий эталон 1-го или 2-го разряда по ГОСТ 8.510-2002, диапазон воспроизведения
объемного расхода от 0,0025 до 10000 м
3
/ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к расходомерам
электромагнитным MERA SFM
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие
технические требования и методы испытаний
ТУ 4213-001-03303994-2016 Расходомеры МЕRА. Технические условия
Изготовитель
Общество с ограниченной ответственностью «МЕРА» (ООО «МЕРА»)
ИНН 7801311900
Адрес: 199106, г. Санкт-Петербург, В.О, Средний пр., д. 86
Тел.: +7(812) 320-55-00
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
