Номер госреестра:
69923-17
Наименование СИ:
Счетчики тепла
Обозначение типа:
Гефест
Производитель:
ООО "Сфера экономных технологий", г.Омск
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.12.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68574
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики тепла «Гефест»
Назначение средства измерений
Счетчики тепла «Гефест» (далее по тексту - счетчики) предназначены для измерений
количества тепловой энергии в водяных системах теплоснабжения.
Описание средства измерений
Принцип действия счетчиков основан на измерении объема теплоносителя и разности
температур в подающем и обратном трубопроводах системы отопления. Объем теплоносителя
измеряется посредством подсчета количества оборотов вертушки, расположенной внутри
датчика расхода и вращающейся под действием протекающего теплоносителя. Подсчет
количества оборотов производится путем анализа изменения напряженности магнитного поля
постоянного магнита, расположенного в верхней части вертушки. Температура теплоносителя и
разность температур теплоносителя в подающем и обратном трубопроводах измеряется
при помощи комплекта платиновых термометров сопротивления - пары термометров
сопротивления с номинальной статической характеристикой Pt1000 по ГОСТ 6651-2009.
Счетчикиимеютмоноблочноеисполнениеисостоятизтепловычислителя
со встроенным датчиком расхода и комплекта термометров сопротивления.
Тепловычислитель - микропроцессорное электронное устройство с жидкокристал-
лическим дисплеем, кнопкой управления или магнитоуправляемым контактом. Тепловычислитель
осуществляет вычисление, индикацию, архивирование и передачу следующих измеренных и
вычисленных значений:
- количества потребленной тепловой энергии Q с нарастающим итогом, Гкал;
- объема теплоносителя в трубопроводе V с нарастающим итогом, м³;
- температур теплоносителя в подающем t
1
и обратном t
2
трубопроводах и разности
этих температур Δt, ºС.
Счетчики оснащены автономной литий-тионил-хлоридной батареей, от которой
осуществляется электропитание.
Счетчики выпускаются в следующих модификациях (исполнениях): Гефест 06.V1.I,
Гефест 06.V1.R, Гефест 06.V1.M, Гефест 06.V1.F, Гефест 15.V2.I, Гефест 15.V2.R, Гефест 15.V2.M,
Гефест 15.V2.F, Гефест 15.A1.I, Гефест 15.A1.R, Гефест 15.A1.M, Гефест 15.A1.F, Гефест 15.A2.I,
Гефест 15.A2.R, Гефест 15.A2.M, Гефест 15.A2.F, отличающихся номинальным расходом
теплоносителя (0,6 или 1,5 м³/ч), типом датчика расхода (V1, V2, A1, A2) и типом интерфейса
связи (I - импульсный выход, R - интерфейс RS-485, M - интерфейс M-Bus, F - радиоканал).
Счетчики ведут часовые (глубина 64 суток), суточные (глубина 16 месяцев), месячные
(глубина 20 лет) и годовые (глубина 20 лет) журналы, а также журнал нештатных ситуаций
(глубина 512 записей).
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения
знака поверки представлены на рисунках 2-4.
Лист № 2
Всего листов 7
а)
б)в)
а) - счетчики тепла Гефест 06.V1.I, Гефест 06.V1.R, Гефест 06.V1.M, Гефест 06.V1.F,
Гефест 15.V2.I, Гефест 15.V2.R, Гефест 15.V2.M, Гефест 15.V2.F;
б) - счетчики теплаГефест 15.A1.I, Гефест 15.A1.R, Гефест 15.A1.M, Гефест 15.A1.F;
в) - счетчики теплаГефест 15.A2.I, Гефест 15.A2.R, Гефест 15.A2.M, Гефест 15.A2.F;

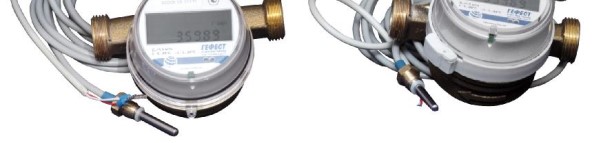

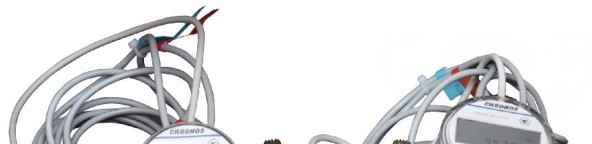

Рисунок 1 - Общий вид счетчиков тепла

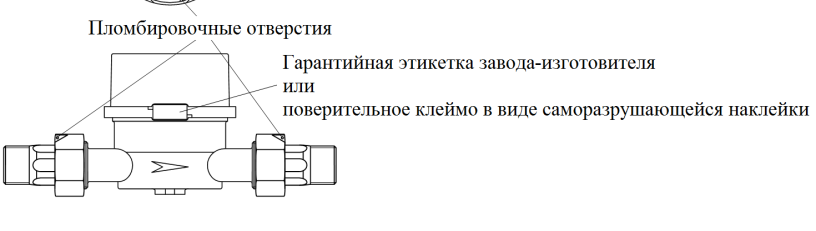

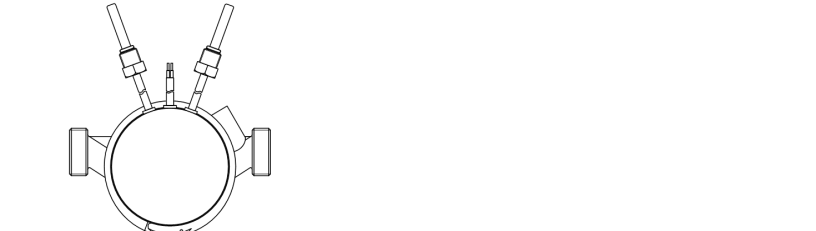

Рисунок 2 - Схема пломбировки от несанкционированного доступа,
обозначения места нанесения знака поверки на счетчики тепла
Гефест 06.V1.I, Гефест 06.V1.R, Гефест 06.V1.M, Гефест 06.V1.F,
Гефест 15.V2.I, Гефест 15.V2.R, Гефест 15.V2.M, Гефест 15.V2.F
Лист № 3
Всего листов 7

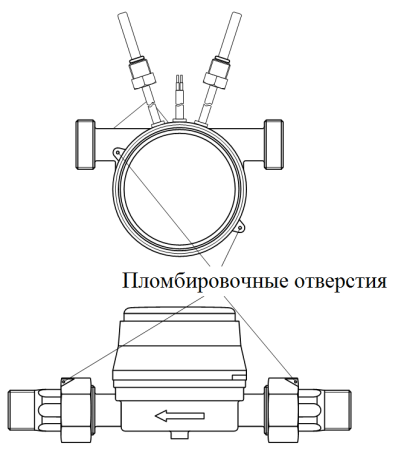

Рисунок 3 - Схема пломбировки от несанкционированного доступа счетчиков тепла
Гефест 15.A1.I, Гефест 15.A1.R, Гефест 15.A1.M, Гефест 15.A1.F

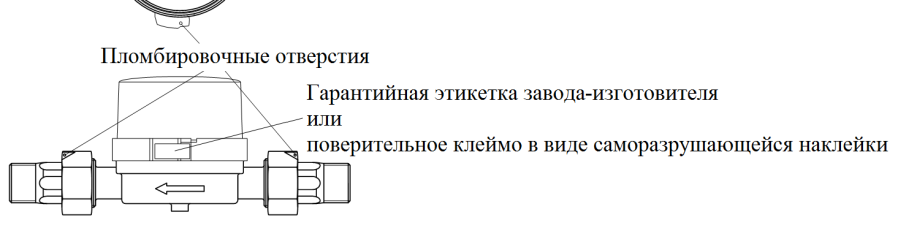

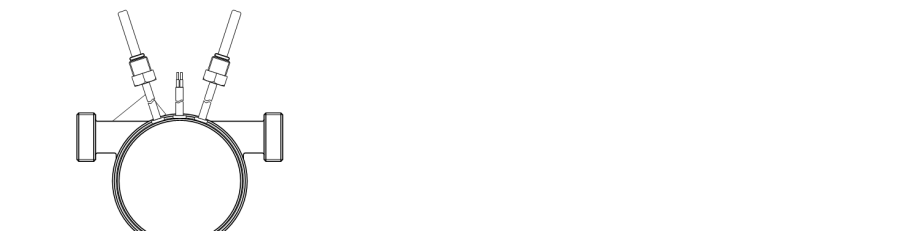

Рисунок 4 - Схема пломбировки от несанкционированного доступа,
обозначения места нанесения знака поверки на счетчики тепла
Гефест 15.A2.I, Гефест 15.A2.R, Гефест 15.A2.M, Гефест 15.A2.F
Программное обеспечение
Внутреннеепрограммноеобеспечение(далеепотексту-ПО)записано
в микроконтроллере счетчиков и предназначено для управления работой счетчиков, сбора,
обработки и передачи измерительной информации.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО
и измерительную информацию.
Нормирование метрологических характеристик счетчика проведено с учетом того,
что ПО является неотъемлемой частью счетчиков.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Лист № 4
Всего листов 7
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления контрольной суммы
Значение
HMG_117
не ниже 1.17
5С43
CRC16
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Значение
Гефест 15.V2.I
Гефест 15.V2.R
Гефест 15.V2.M
Гефест 15.V2.F
Гефест 06.V1.IГефест 15.A1.I
Наименование характеристикиГефест 06.V1.RГефест 15.A1.R
Гефест 06.V1.M Гефест 15.A1.M
Гефест 06.V1.FГефест 15.A1.F
Гефест 15.A2.I
Гефест 15.A2.R
Гефест 15.A2.M
Гефест 15.A2.F
Диаметр условного прохода, мм15
Класс точности по ГОСТ Р 51649-2014 2
Расход теплоносителя, м³/ч:
- нижний предел Gн0,0120,030
- номинальный Gном0,6001,500
- верхний предел Gв1,2003,000
Диапазон измерений температуры теплоносителя t, ºСот 5 до 95
Диапазон измерений разности температур теплоносителя
в подающем и обратном трубопроводах Δt, ºСот 3 до 90
Пределы допускаемой относительной погрешности
измерений объема теплоносителя, %± (2 + 0,02·Gв/G)
Пределы допускаемой абсолютной погрешности
измерений температуры теплоносителя, ºС± (0,5 + 0,005·t)
Пределы допускаемой относительной погрешности
измерений разности температур теплоносителя в
подающем и обратном трубопроводах, %± (0,5 + 3·Δtн/Δt)
Пределы допускаемой относительной погрешности
измерений тепловой энергии, %± (3 + 4·Δtн/Δt + 0,02·Gв/G)
Примечания:
Gв - верхний предел расхода теплоносителя, м³/ч;
G - значение расхода теплоносителя, м³/ч;
t - значение температуры теплоносителя, °C;
Δtн - нижний предел диапазона измерений разности температур теплоносителя, °C;
Δt - значение разности температур теплоносителя, °C.
Лист № 5
Всего листов 7
Таблица 3 - Основные технические характеристики
Значение
Гефест 06.V1.I
Гефест 06.V1.R
Гефест 06.V1.MГефест 15.A1.IГефест 15.A2.I
Наименование характеристики
Гефест 06.V1.FГефест 15.A1.RГефест 15.A2.R
Гефест 15.V2.IГефест 15.A1.M Гефест 15.A2.M
Гефест 15.V2.RГефест 15.A1.FГефест 15.A2.F
Гефест 15.V2.M
Гефест 15.V2.F
Диаметр условного прохода, мм15
Максимальное рабочее давление, МПа 1,6
Напряжение питания встроенного
источника постоянного тока, В3,6
Габаритные размеры, мм, не более:
- длина110110110
- ширина 74 85 89
- высота 80 80 85
Масса, кг, не более0,75
Условия эксплуатации:
- температура воздуха, ºСот +5 до +50
- относительная влажность, %до 95 при температуре +35 ºС
- атмосферное давление, кПа от 84,0 до 106,7
Средний срок службы, лет12
Средняя наработка на отказ, ч 25000
Степень защиты, обеспечиваемая
оболочкой по ГОСТ 14254-2015IP40
Знак утверждения типа
наносится на этикетку счетчиков, расположенную под крышкой, методом шелкографии
или типографским способом и на титульный лист паспорта типографским способом.
Комплектность средства измерений
Количество
1 шт.
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Счетчик тепла «Гефест»-
Монтажный комплект:
- гайка-
- штуцер-
- прокладка-
Паспорт СЭТ.469333.100 ПС
Методика поверки СЭТ.469333.100 МП
2 шт.
2 шт.
2 шт.
1 экз.
1 экз. на партию
Поверка
осуществляется по документу СЭТ.469333.100 МП «ГСИ. Счетчики тепла «Гефест». Методика
поверки», утвержденному ФБУ «Омский ЦСМ» 11.10.2017 г.
Лист № 6
Всего листов 7
ъ
Основные средства поверки:
- установка поверочная автоматизированная УПРС-5/1 (рег. №52183-12): диапазон
воспроизводимых расходов от 0,006 до 5,000 м³/ч; пределы допускаемой относительной
погрешности при измерении объема ±0,25 %;
- термометр сопротивления ЭТС-100/2 (рег. №19916-10): диапазон измерений
температуры от -196 до 419,527 ºС; 3-ий разряд.
- измеритель температуры многоканальный прецизионный МИТ8.10 (рег. №19736-11):
диапазон измерений температуры от -200 до +750 ºС; пределы допускаемой абсолютной
погрешности измерений ±(0,004+10
-5
·|t|) ºС, где t - значение воспроизводимой температуры
в ºС;
- калибратор температуры КТ-1 (рег. №29228-11): диапазон воспроизводимых
температур от -20 до +110 ºС; пределы допускаемой абсолютной погрешности воспроизведения
температуры ±(0,05+0,0005·|t|) ºС, где t - значение воспроизводимой температуры в ºС;
нестабильность поддержания температуры ±0,01 ºС.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик счетчиков с требуемой точностью.
Знак поверки наносится:
- на счетчик в соответствии с рисунком 2;
- в паспорт на счетчики при первичной поверке;
- в свидетельство о поверке при периодической поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
тепла «Гефест»
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие
технические условия
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расхода (объема и массы) воды
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
СЭТ.469333.100 ТУ Счетчики тепла «Гефест». Технические условия
Изготовитель
Общество с ограниченной ответственностью «Сфера экономных технологий»
(ООО «СЭТ»)
ИНН 5506227284
Адрес: 644027, г. Омск, ул. Лизы Чайкиной, 8
Телефон: +7 (3812) 53-63-10
Web-сайт:
E-mail:
Лист № 7
Всего листов 7
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311670 от 01.07.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 38310-08 | Счетчики холодной и горячей воды турбинные | Woltex мод. WE, WEN, WEG, WEC, WET, WEHP | Фирма "Actaris SAS", Франция | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 2208-66 | Счетчики электрические активной энергии трехфазные индукционные | СА4-И678, СА4У-И678 | ООО "Узел", г.Ростов-на-Дону | 6 лет | Перейти |
| 13677-15 | Счетчики электрической энергии однофазные электронные | СЭТ1 | ОАО "Государственный Рязанский приборный завод" (ГРПЗ), г.Рязань | 16 лет | Перейти |
| 20429-11 | Счетчики аэроионов малогабаритные | МАС-01 | ООО "НТМ-Защита", г.Москва | 1 год | Перейти |
| 13863-03 | Счетчики холодной и горячей воды | ВКОС-3,5/25-90 ВКОС-8,0/40-90 | ОАО "Завод "Водоприбор", г.Москва | 4 года - для гор.воды; 6 лет - хол. | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
