Системы автоматические для обеспечения контроля за дорожным движением Автодория 3.0, ГРСИ 69878-17
Номер госреестра:
69878-17
Наименование СИ:
Системы автоматические для обеспечения контроля за дорожным движением
Обозначение типа:
Автодория 3.0
Производитель:
ООО "Автодория", г.Казань
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.12.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68527
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматические для обеспечения контроля за дорожным движением
«Автодория» 3.0
Назначение средства измерений
Системы автоматические для обеспечения контроля за дорожным движением
«Автодория» 3.0 (далее - системы) предназначены для автоматического измерения мгновенной
и средней скорости движения транспортного средства (ТС) а также для измерений текущего
времени (интервалов времени), синхронизированного с национальной шкалой времени
Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения
на их основе координат систем.
Описание средства измерений
Конструктивно системы состоят из регистраторов транспортных средств «Автодория»
(РТС «Автодория»), в состав которых входит: вычислительный модуль, навигационный модуль
(ГЛОНАСС/GPS-приемник), модуль связи (3G-модем/Wi-Fi/Ethernet), диагностический модуль,
модуль питания от уличной сети (ИБП), модуль автономного питания, ИК прожектор и
программного обеспечения вычислительного центра. Конструктивно РТС «Автодория» выполнены
в двух исполнениях «Моноблок» и «Компакт», каждое исполнение РТС «Автодория» имеет по
две модификации, отличающиеся протяженностью зоны контроля. Для исполнения «Компакт»
предусмотрена возможность комплектации РТС «Автодория» радиолокационным модулем
(РЛС) всех модификаций.
РТС «Автодория» в составе системы работает в автоматическом режиме, осуществляет
непрерывную фотосъемку дороги, на снимках определяет государственные регистрационные
знаки (ГРЗ) ТС и для каждого фиксирует время и координату с помощью вычислительного
модуля.ДляобеспечениявозможностикруглосуточнойработыРТС«Автодория»
комплектуются ИК прожектором.
Навигационный модуль представляет собой ГЛОНАСС/GPS-приемник утвержденного
типа, который предоставляет информацию о координатах систем и сигналах точного времени
со спутника и передает их в вычислительный модуль по соответствующему порту (COM-порт).
Впоследствии сигналы точного времени используются для синхронизации внутренних часов
РТС «Автодория».
Модуль связи представляет собой совокупность устройств, предоставляющих каналы
передачи данных с вычислительным центром и/или технологических каналов для настройки и
калибровки РТС «Автодория».
Диагностический модуль обеспечивает корректную работу системы, а так же,
осуществляет перезагрузку различных компонент РТС «Автодория».
Комплектация РТС «Автодория» исполнения «Компакт» модулем РЛС позволяет
производить измерение мгновенной скорости движения ТС на контролируемом участке
дорожной сети.
Вычислительный модуль представляет собой промышленный компьютер, который
управляет всеми аппаратными составляющими РТС «Автодория» и формирует пакеты данных
для отправки на удаленный сервер, а так же производит формирование результата
по измерению мгновенной скорости движения ТС, в случае комплектации РЛС.
Вычислительный центр реализован на полноценной вычислительной среде и производит
прием данных от РТС «Автодория» для вычисления средней скорости движения ТС
и необходимых параметров для выявления фактов нарушения правил дорожного движения
конкретным ТС.
Лист № 2
Всего листов 7
Системы одновременно контролируют от одной до четырех полос движения. Система
может включать одновременно РТС «Автодория» различных исполнений и модификации.
Системы имеют возможность контролировать ТС по встречному и попутному
направлению движения ТС. Системы предназначены для работы в стационарном и передвижном
режимe.
Внешний вид РТС «Автодория» приведен на рисунке 1, схема пломбирования и место
нанесения знака об утверждении типа на рисунках 2, 3.

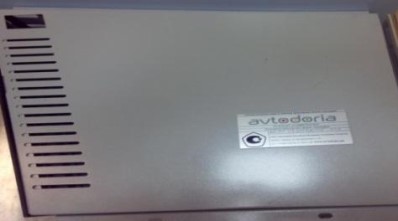

а) система, исполнение «Компакт»б) система, исполнение «Моноблок»
Рисунок 3 - Место нанесения знака об утверждении типа
Программное обеспечение
Программное обеспечение (ПО) системы состоит из ПО «Регистратор» РТС «Автодория»
и ПО «Вычислительный центр».

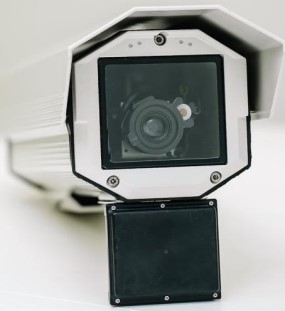

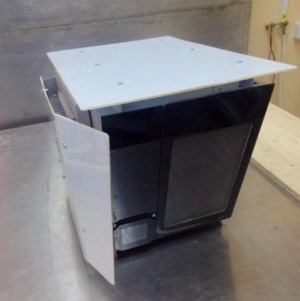

а) система, исполнение «Компакт» с РЛС б) система, исполнение «Моноблок»
Рисунок 1 - Внешний вид систем

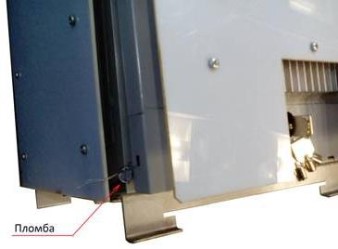

а) система, исполнение «Компакт» с РЛСб) система, исполнение «Моноблок»
Рисунок 2 - Место пломбирования систем
Лист № 3
Всего листов 7
ПО «Регистратор» РТС «Автодория» выполняет следующие функции:
- обеспечение взаимодействия всех аппаратных компонент видеосистемы;
- осуществление передачи информации о зафиксированных ТС в ПО «Вычислительный
центр»;
- контроль работы системы (функции самотестирования и обнаружения сбоев);
-видеосъемку ТС и сопоставление кадров с точным временем и координатой
регистратора.
ПО «Вычислительный центр» выполняет следующие функции:
- обеспечение загрузки данных о зафиксированных регистратором ТС;
- осуществления расчета средней скорости движения ТС по данным о его фиксации по
двум и более регистраторам;
- выявление фактов нарушения скоростного режима на контролируемом участке;
- выявление фактов нарушения ПДД по каждому распознанному ГРЗ ТС;
- передача фотоматериала и данных по факту нарушения в системы формирования
протоколов об административном правонарушении.
Идентификационные данные ПО системы приведены в таблицах 1.
Таблица 1 - Идентификационные признаки метрологически значимой части ПО
Идентификационные данные (признаки)Значение
ПО «Регистратор»ПО «Вычислительный
центр»
Индикационное наименование ПОlibDataMerger.sometrology2-3.0-
RELEASE.jar
Номер версии (индикационный номер)Не ниже 3.0не ниже 3.0-RELEASE
В процессе эксплуатации не предусматривается влияния на метрологически значимую
часть ПО. В интерфейсе пользователя нет возможности влиять на метрологические параметры
ПО.
УровеньзащитыПОсистемыисохраняемыхданныхотпреднамеренных
и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Реализованные методы защиты ПО «Регистратор» РТС «Автодория»:
- защита ПО от несанкционированного изменения реализована путем проверки версии
ПО. При попытке несанкционированного изменения ПО выдается ошибка и измерения
не производятся;
-защитаданныхотслучайныхипреднамеренныхизмененийреализованы
с использованием проверки электронной цифровой подписи на стороне ПО «Вычислительный
центр» созданной на стороне ПО «Регистратор».
РеализованыметодызащитыПО«Вычислительныйцентр»,устанавливаемого
на удаленном компьютере:
- разграничение прав доступа, как средствами операционной системы, так и самого ПО;
- организационные средства установки ПО на специализированном сервере, установленном
в помещении с ограниченным доступом.
Реализованы методы защиты интерфейса связи между регистратором и вычислительным
центром:
- использования защищенного VPN-канала;
- передача данных производится с использованием электронной цифровой подписи.
Метрологические и технические характеристики
приведены соответственно в таблице 2 и таблице 3.
Лист № 4
Всего листов 7
Таблица 2 - Метрологические характеристики
Наименование характеристики
Значение характеристикиЗначение
исполнения «Моноблок» характеристики
исполнения «Компакт»
Мод. 1Мод. 2Мод. 1Мод. 2
от 1 до 300от 1 до 300от 1 до 300от 1 до 300
-------от 20 до 300 км/ч
±2±2±2±2
±2±1,5±2±1,5
--------±2
250 500 250 500
от 2,4 от 2,8 от 2,4 от 2,8
до 2,9 до 4,2 до 2,9 до 4,2
±(0,005S+0,01), где S - действительное значение
протяженности зоны контроля, м
±5
±10
Диапазон измерений средней скорости
движения ТС, км/ч
Диапазон измерений скорости движения ТС
с помощью РЛС, км/ч
Пределы допустимой абсолютной
погрешности измерения средней скорости в
диапазоне скоростей до 100 км/ч включ., км/ч
Пределы допустимой относительной
погрешности измерения средней скорости
в диапазоне скоростей св. 100 км/ч, %
Пределы допускаемой абсолютной
погрешности измерения скорости ТС с
использованием РЛС, км/ч
Минимальная протяженность зоны контроля
для измерения средней скорости, м
Протяженность зоны фиксации для измерения
средней скорости, м
Пределы допускаемой абсолютной
погрешности измерений протяженности зоны
контроля, м
Пределы допускаемой абсолютной
погрешности присвоения временной метки
кадру, мс
Пределы допускаемой абсолютной
погрешности привязки текущего времени
системы к шкале UTC (SU), мс
Границы допускаемой абсолютной
инструментальной погрешности
(при доверительной вероятности 0,95)
определения координат, м
±7
м
Таблица 3 - Основные технические характеристики
Значение Значение
характеристики характеристики
Наименование характеристики исполненияисполнения
«Моноблок» «Компакт»
Мод. 1Мод. 2Мод. 1Мод. 2
Высота подвеса ГРЗ ТС, мот 0,3 до 1,2от 0,3 до 1,2 от 0,3 до 1,2от 0,3 до 1,2
Диапазон высоты установки регистратора,
от 1 до 10
Условия эксплуатации:
- температура окружающей среды, ºСот -40 до +50
- относительная влажность, при
температуре 25 ºС, % не болеедо 98
- атмосферное давление, кПаот 86,6 до 106,7
Лист № 5
Всего листов 7
Наименование характеристики
Значение Значение
характеристики характеристики
исполнения исполнения
«Моноблок»«Компакт»
Мод. 1Мод. 2 Мод. 1Мод. 2
30
80
IP65IP67
от 187 до 240
----24,15±0,10
412х508х360 890х175х300
25 10
Время установления рабочего режима,
мин, не более:
в летнее trial в
зимнее время
Степень защиты по ГОСТ 14254-2015
Напряжение питания от сети переменного
тока частотой (50±1) Гц, В
Рабочая частота измерителя скорости
РЛС, ГГц
Габаритные размеры системы
(длина×ширина×высота), мм, не более:
Масса системы, кг, не более
Пределы определения мгновенных
координат цели РЛС:
- по дальности, м
- по углу,°
±1
----±2
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной
графики и на корпус с помощью этикетки, выполненной типографским способом.
Комплектность средства измерений
Комплектность систем приведена в таблице 4.
1*по заказу
1по заказу
Таблица 4
НаименованиеКоличество, шт.Примечание
РТС «Автодория» исп. «Моноблок» не менее 2* по заказу
РТС «Автодория» исп. «Компакт» 1* по заказу
Программное обеспечение «Регистратор» РТС
«Автодория» на носителе
Кронштейн с комплектом крепежапо одному на РТСпо заказу
Модуль РЛС, для исп. «Компакт» 1*по заказу
Комплект кабелей питанияпо одному на РТСпо заказу
Программноеобеспечение «Вычислительный
центр» на носителе
Система автоматическая для обеспечения контроля
задорожнымдвижением«Автодория»3.01по заказу
Руководство по эксплуатации (АДОР.427878.003РЭ)
Система автоматическая для обеспечения контроля
за дорожным движением «Автодория»3.0 методика1по заказу
поверки (АДОР.427878.003МП)
Система автоматическая для обеспечения контроля
задорожнымдвижением«Автодория»3.01по заказу
Формуляр (АДОР.427878.003ФО)
* - количество составных частей системы определяется заказом и отражается в формуляре.
Лист № 6
Всего листов 7
Поверка
осуществляется по документу АДОР.427878.003МП «Системы автоматические для обеспечения
контроля за дорожным движением «Автодория» 3.0 Методика поверки», утвержденному
ФГУП «ВНИИФТРИ» 20.11.2017 г.
Основные средства поверки:
- дальномер лазерный Leica DISTO D5, регистрационный номер 41142-09 в Федеральном
информационном фонде;
- курвиметр полевой КП-230С, регистрационный номер 37342-08 в Федеральном
информационном фонде;
- имитатор скорости движения транспортных средств ИС-24Д, регистрационный номер
41763-09 в Федеральном информационном фонде;
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном
информационном фонде
- источник первичный точного времени УКУС-ПИ 02ДМ регистрационный номер 60738-15
в Федеральном информационном фонде
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного
клейма или наклейки.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к системам
автоматическим для обеспечения контроля за дорожным движением «Автодория» 3.0
ГОСТ 57144-2016 Специальные технические средства работающие в автоматическом
режиме и имеющие функции фото-и киносъемки, видеозаписи, для обеспечения контроля за
дорожным движением. Общие технические требования.
ГОСТ8.129-2013Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерения времени и частоты.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ Р 50856-96 Измерители скорости движения транспортных средств радиолокационные.
Общие технические требования. Методы испытания.
«Система автоматическая для обеспечения контроля за дорожным движением
«Автодория» 3.0. Технические условия АДОР.427878.003ТУ.
Изготовитель
Общество с ограниченной ответственностью «Автодория» (ООО «Автодория»)
ИНН 1655215859
Юридический и фактический адрес: 420074, г. Казань, ул. Петербургская, д.52, оф. 304
Телефон: +7(843) 524 74 12, +7 (843) 202 37 02
Адрес web-сайта:
E-mail:
Лист № 7
Всего листов 7
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Тел./факс (495) 526-63-00
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16881-97 | Кислородомеры мембранные автоматические | КМА-08М | НПП "Техноприбор", г.Москва | 1 год | Перейти |
| 28306-04 | Системы сейсмической защиты | ССЗ-1М | ЗАО "Атомэнергосейсмопроект", Армения, г.Ереван | 3 года | Перейти |
| 76416-19 | Мосты переменного тока высоковольтные автоматические | СА7100М1, СА7100М1.1 | ООО "ОЛТЕСТ", Украина, г.Киев | 2 года | Перейти |
| 21302-01 | Комплексы измерительные для диагностирования тормозной системы и подвески автомобиля | BILANMATIC серий 7300, 7500, 7700, 8600, 10000 | Фирма "Muller BEM", Франция | 1 год | Перейти |
| 58467-14 | Системы измерительные | UNIDIM XL 800-180 | Фирма "EXAMECA SAS, Departement Mesure", Франция | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
