Номер госреестра:
69876-17
Наименование СИ:
Весы платформенные
Обозначение типа:
ВПЭМ-30
Производитель:
ПАО "Новолипецкий металлургический комбинат" (НЛМК), г.Липецк
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 4360, 4505
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68525
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы платформенные ВПЭМ-30
Назначение средства измерений
Весы платформенные ВПЭМ-30 (далее - весы), зав. №№ 4360, 4505, предназначены
для статического измерения массы пачек металла на предприятии ПАО «НЛМК», г. Липецк.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругих элементов
весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием
силы тяжести взвешиваемого груза, в аналоговый электрический сигнал. Аналоговые
электрические сигналы с датчиков по линиям связи поступают в весоизмерительный терминал
(далее - терминал), в котором они преобразуются в цифровой код, и измеренное значение массы
груза индицируется на цифровом дисплее терминала.
Весы состоят из терминала, весоизмерительных датчиков и грузоприемного устройства
(далее - ГПУ).
ГПУ представляет собой платформу, разделенную на две части для транспортировки
пачек металла на тележке по измерительной линии. Во время остановки тележки груз
опускается на ГПУ и оказывает давление на 4 датчика весоизмерительных тензорезисторных С
(С16АС3/20t) (Госреестр 60480-15).
Терминал представлен в двух вариантах:
- приборы весоизмерительные Микросим М0601 (далее - Микросим М0601,
Госреестр №25939-03);
- прибор весоизмерительный WE2111 (далее WE2111, Госреестр № 61808-15).
Общий вид весов представлен на рисунке 1, общий вид терминалов - на рисунке 2.
Рисунок 1 - Общий вид весов
Лист № 2
Всего листов 4
Рисунок 2 - Общий вид терминалов

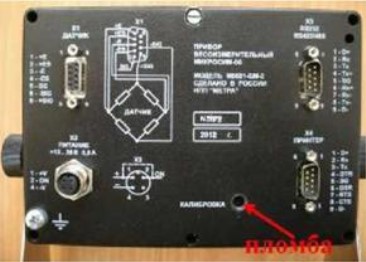

Для защиты от непреднамеренных и преднамеренных изменений у приборов
весоизмерительных Микросим-0601 изготовителем пломбируется задняя крышка, у прибора
весоизмерительного WE2111 на переключатель режимов настройки и юстировки на передней
панели корпуса изготовителем наносится разрушаемая наклейка. Схема пломбировки
от несанкционированного доступа представлена на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) весов состоит из двух частей: ПО Микросим
М0601 и ПО WE2111. ПО является встроенным и загружается фирмой изготовителем при
производстве, не может быть модифицировано или несанкционировано загружено через какой-
либо интерфейс без нарушения внешних и внутренних пломб.
Идентификация ПО обеспечивается отображением номера версии на дисплее
терминала при включении в сеть.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки)
Таблица 1 - Идентификационные признаки (данные) ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
WE 2111Микросим М0601
отсутствует Ed.5.xx
не ниже v1.0х5
отсутствует отсутствует
Микросим М0601WE2111
Микросим М0601WE2111
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики весов
Наименование характеристикиЗначение
Класс точности по ГОСТ OIML R76-1-2011 III
Максимальная нагрузка, кг 30000
Минимальная нагрузка, кг 500
Действительная цена деления, кг 10
Поверочный интервал, кг 10
Число поверочных интервалов 3000
Пределы допускаемой абсолютной погрешности при первичной
поверке, кг, в интервале:
от 500 до 5 000 кг включ. ±5*
св. 5 000 до 20 000 кг включ. ±10*
св. 20 000 до 30 000 кг включ. ±15*
Диапазон выборки массы тары (Т-), % от Maxот 0 до 20
* Пределы допускаемой абсолютной погрешности при периодической поверке равны удвоенному
значению пределов допускаемой абсолютной погрешности при первичной поверке.
Значение
3900
2350
2050
2500
Таблица 3 - Основные технические характеристики весов
Наименование характеристики
Габаритные размеры грузоприемной платформы, мм, не более
- высота
- ширина
- длина
Масса грузоприемной платформы, кг, не более
Климатические условия применения:
- диапазон температуры, °С
- относительная влажность, %, не более
от +10 до +30
85, без конденсации
влаги
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В∙А, не более
Средний срок службы, лет
от 187 до 242
от 49 до 51
30
8
Знак утверждения типа
наносится на титульный лист паспорта весов типографским способом.
Комплектность средства измерений
Обозначение
Количество
Таблица 4 - Комплектность весов
Наименование
Весы в сборе:
- грузоприемное устройство
- датчик весоизмерительный
- терминал
С16АС3/20t
Микросим М0601
WE2111
1 шт.
4 шт.
1 шт.
1 шт.
Лист № 4
Всего листов 4
Обозначение
Количество
Наименование
Комплект эксплуатационных документов:
- Паспорт
- Руководство по эксплуатации
28-013-006 ПС
28-013-007 ПС
28-013-006 РЭ
28-013-007 РЭ
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу приложение ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011
«ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования.
Испытания».
Основные средства поверки:
- рабочий эталон 4 разряда по ГОСТ 8.021-2015 - гири 4 разряда в диапазоне значений
от 500 до 30 000 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к весам платформенным ВПЭМ-30
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические
и технические требования. Испытания.
Изготовитель
ПАО «Новолипецкий металлургический комбинат» (ПАО «НЛМК»)
ИНН 4823006703
Адрес: 398040, г. Липецк, пл. Металлургов, д.2
Тел. (3439) 39-53-00; факс (3439) 39-55-12
Web-сайт: nlmk.com.ru
E-mail:
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» («ФГУП «УНИИМ»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18; факс: (343) 350-20-39
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
