Номер госреестра:
69740-17
Наименование СИ:
Измерители мощности
Обозначение типа:
PM-3133/-MTCP/-CPS
Производитель:
Фирма "ICP DAS Co., Ltd.", Китай
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.12.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68389
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители мощности РМ-3133/-МТСР/-CPS
Назначение средства измерений
Измерители мощности РМ-3133/-МТСР/-CPS (далее измерители) предназначены для
измерений напряжения, силы тока, активной мощности в трехфазных цепях переменного тока и
передачи результатов измерений по стандартным интерфейсам связи для дополнительной
обработки. Измерители могут производить расчет общих гармонических искажений сигналов
напряжения и тока.
Описание средства измерений
Принцип действия измерителей мощности РМ-3133/-МТСР/-CPS основан на преобразовании
мгновенных значений сигналов измеряемых величин в цифровые коды.
Измерители РМ выпускаются в трех исполнениях РМ-3133, РМ-3133-МТСР и РМ-3133-CPS,
отличающиеся диапазонами измерений силы переменного тока и напряжения, сервисными
функциями и интерфейсными связями.
Измерители состоят из входных первичных преобразователей тока и напряжения, аналого-
цифровых преобразователей, микропроцессора и трансформаторов тока. Сохранение данных
и программ обеспечивается энергозависимой памятью. Связь с внешней ЭВМ осуществляется
по интерфейсуRS-485 (для РМ-3133), Ethernet (для РМ-3133-МТСР) и CANopen (для РМ-3133-CPS).
Конструкция и особенности эксплуатации обеспечивают невозможность внесения несанкцио-
нированных изменений в измерительную информацию.
Измерители оснащены светодиодным индикаторами. Питание измерителей осуществляется
от источника постоянного напряжения +12 ~ 48 В.
К входным цепям измерителей могут быть подключены измерительные трансформаторы
напряжения, что позволяет расширить диапазоны измеряемых величин.
Общий вид измерителей мощности РМ-3133/-МТСР/-CPS представлен на рисунке 1.
Схема пломбирования измерителя от несанкционированного доступа производителем
и после поверки осуществляется в виде мастичной пломбы на винты корпуса в местах, указанных
стрелками.

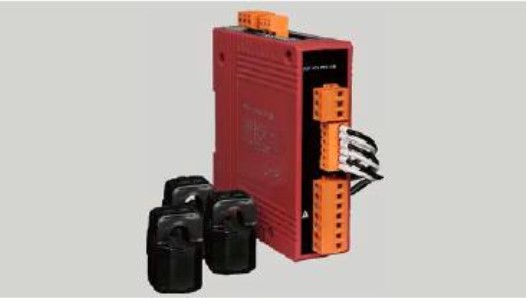

Рисунок 1 - Общий вид измерителей РМ-3133/-МТСР/-CPS
Программное обеспечение
отсутствует.
Место
нанесения
знака
поверки
Место
нанесения
знака
поверки
изготови-
теля
Лист № 2
Всего листов 3
Метрологические и технические характеристики
±0,5*
Таблица 1 - Метрологические характеристики
Наименование характеристикиЗначение
Диапазон измерений напряжения силы переменного тока, В от 10 до 500
Диапазон измерений силы переменного тока, А от 10 до 400
Пределы допускаемой приведенной погрешности измерений
активной мощности, %
Частота сети, Гц50; 60
Примечание - *погрешность измерений приведена к полной мощности, определяемой
произведением максимальных значений напряжения и тока.
Значение
127
100
33
2
0,3
Таблица 2 - Основные технические характеристики
Наименование параметра
Габаритные размеры, мм, не более
- высота
- ширина
- глубина
Потребляемая мощность, Вт, не более
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность, %
Средний срок службы, лет
Средняя наработка на отказ, ч
от -20 до +70
от 10 до 90 (без конденсата)
25
100000
Знак утверждения типа
наносится в виде наклейки на корпус измерителя и на титульном листе паспорта типографским
способом.
Комплектность средства измерений
Таблица 3 - Комплектность измерителя мощности РМ-3133/-МТСР/-CPS
НаименованиеОбозначение
Измеритель мощностиРМ-3133/-МТСР/-CPS
Методика поверки МП 2203-0307-2017
Паспорт -
Коробка упаковочная-
Количество
1 шт.
1 экз.
1 экз.
1 шт.
Поверка
осуществляется по документу МП 2203-0307-2017 «Измерители мощности РМ-3133/-MTCP/-CPS.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29 сентября 2017 г.
Основные средства поверки:
УстановкаповерочнаяуниверсальнаяУППУ-МЭ3.1,регистрационныйномер
в Федеральном информационном фонде №39138-08;
Трансформатор измерительный лабораторный ТТИ-5000.5, регистрационный номер
в Федеральном информационном фонде №27007-04.
Допускается применение аналогичных средств поверки, обеспечивающие определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде мастичной пломбы на винты корпуса измерителя,
как показано на рисунке 1 и в виде оттиска на свидетельство о поверке.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к измерителям
мощности РМ-3133/-MTCP/-CPS
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений
электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
Техническая документация фирмы-изготовителя ICP DAS CO.,LTD, Китай.
Изготовитель
Фирма ICP DAS CO., LTD, Китай
Адрес: No 111 NORTH GUAGNFU Road, Hukou, Township XinZhu County (XinZhu
Industrial Zone) Taiwan, PR, China
Заявитель
Фирма Mambo Technical Service Co., Ltd, Китай
Адрес: No968, Weat Meilong Road, Minhang, District Shanghai, China
Teлефон: 86-21-5169 5369
Факс: 86-21-6031 9657
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-cайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
