Установки спектрометрические с блоком детектирования МУЛЬТИРАД-гамма (установки) БДКС-38-02А (блок), ГРСИ 69731-17
Номер госреестра:
69731-17
Наименование СИ:
Установки спектрометрические с блоком детектирования
Обозначение типа:
МУЛЬТИРАД-гамма (установки) БДКС-38-02А (блок)
Производитель:
ООО "НТЦ "Амплитуда", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.12.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68380
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки спектрометрические «МУЛЬТИРАД-гамма» с блоком детектирования
БДКС-38-02А
Назначение средства измерений
Установки спектрометрические «МУЛЬТИРАД-гамма» с блоком детектирования
БДКС-38-02А (далее - установки) предназначены для измерений в лабораторных и полевых
условиях энергетического распределения гамма-излучения, активности гамма-излучающих
радионуклидов, мощности амбиентного эквивалента дозы (МАЭД) в пробах и объектах про-
мышленного назначения и окружающей среды.
Описание средства измерений
Принцип действия установок основан на преобразовании энергии ионизирующих излу-
чений в электрические импульсы, которые с помощью аналого-цифрового преобразователя
(АЦП) преобразуются в цифровой сигнал. Цифровой сигнал в дальнейшем обрабатывается
посредством программного обеспечения (далее - ПО), установленном на персональном компь-
ютере (далее - ПК).
Установка является портативной и предназначена для работы в лабораторных и поле-
вых условиях.
Установка состоит из:
- сцинтилляционного блока детектирования БДКС-38-02А;
- программного обеспечения «ПРОГРЕСС-5» и/или LSRM SpectraLineХХ;
- ПК.
Блок детектирования БДКС-38-02А содержит сцинтилляционный детектор на основе
монокристалла LaBr
3
диаметром 38 мм и высотой 38 мм, вакуумный ФЭУ, АЦП и источник
высокого напряжения.
Для защиты установки от внешнего гамма-фона блок детектирования помещают в
свинцовый коллиматор.
Для обеспечения удобств эксплуатации установки в полевых условиях применяется
кронштейн, на который устанавливается блок детектирования с помощью специального захвата.
Для периодической проверки правильности функционирования установки и выполне-
ния ее энергетической калибровки используется калибровочный источник
137
Cs+
40
K.
Питание установки может осуществляться от сети переменного тока или встроенного
аккумулятора. В комплект поставки установки включено зарядное устройство для аккумуля-
торных батарей.
Общий вид установки спектрометрической «МУЛЬТИРАД-гамма» с блоком детекти-
рования БДКС-38-02А и схема пломбировки от несанкционированного доступа представлены
на рисунке 1.
Лист № 2
Всего листов 7

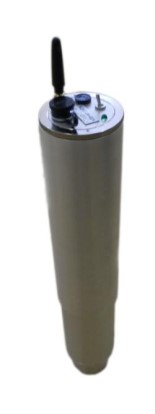

а – блок детектирования БДКС-38-02А

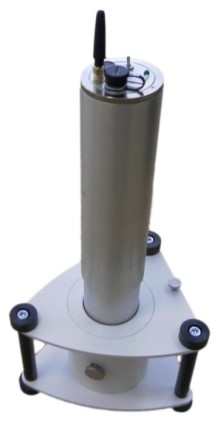

б – блок детектирования БДКС-38-02А со свинцовым коллиматором
в – блок детектирования БДКС-38-02А со свинцовым коллиматором,

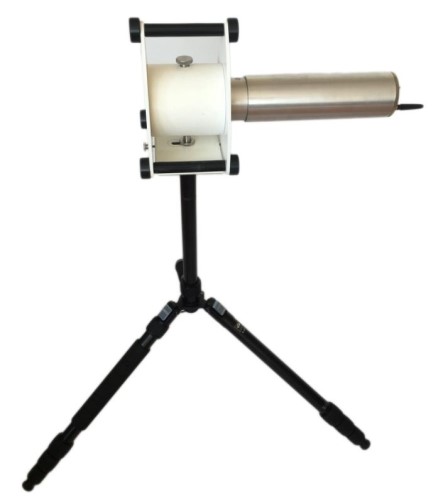

установленный на кронштейне
Рисунок 1 – Общий вид установки и схема пломбировки от несанкционированного
доступа
аб
в
Место пломбировки
Лист № 3
Всего листов 7
Программное обеспечение
Установкиработаютподуправлениемпрограммногообеспечения(ПО)
«ПРОГРЕСС-5» и/или LSRM SpectraLineХХ, предназначенных для управления, визуализации,
накопления и обработки спектрометрической информации (гамма-спектров), идентификации и
расчета активности гамма-излучающих радионуклидов.
ПО LSRM SpectraLineХХ входит в состав семейства продуктов SpectraLine1.6 и при-
меняется для организации спектрометрических измерений и обработки линейчатых спектров
традиционными методами. Подключение внешних программ позволяет использовать
ПО LSRM SpectraLineХХ в качестве вспомогательного инструмента для реализации пользо-
вательских методик решения нестандартных спектрометрических задач.
Структура ПО «ПРОГРЕСС-5» выражена в системе меню, выполняющих различные
функции:
- запуск набора спектра измеряемого источника, остановка, очистка спектра;
- выполнение операций со спектром (сохранение в виде записи в рабочем журнале или
в виде файла на диске, обработка спектра);
- выполнение стандартных задач: энергетическая калибровка, измерение фона, измере-
ние пробы;
- отображение записи рабочего журнала с результатами измерений и вывод их в виде
отчета;
- настройка режимов отображения, сохранения спектра и других опций программы.
Уровень защиты программного обеспечения в соответствии с Р 50.2.077 – 2014:
- ПО LSRM SpectraLineХХ – высокий;
- ПО «ПРОГРЕСС-5» – средний.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
ПО LSRM SpectraLineХХ
Идентификационное наименование ПОSpectraLineХХ
где ХХ – BG или Handy
Номер версии (идентификационный номер) ПО1.6.ХХХХ
где ХХХХ - метрологически незначимая
часть
Цифровой идентификатор ПО-
«ПРОГРЕСС-5»
v. 13Х
- метрологически незначимая
ПО «ПРОГРЕСС-5»
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
где Х
часть
Цифровой идентификатор ПО
-
Метрологические и технические характеристики
0,3
Значение
от 50 до 3000
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон энергии регистрируемого излучения, кэВ
Функция преобразования - линейная во всем диапазоне энергии регист-
рируемого излучения.
Предел допускаемой относительной погрешности характеристики
преобразования (интегральная нелинейность), %, не более
Лист № 4
Всего листов 7
2,5·10
5
±10
±50
±20
Значение
3,5
0,035
от 8 до 1·10
5
от 0,1 до 100
20
10
24
Наименование характеристики
Относительное энергетическое разрешение в пике полного поглощения
661,7 кэВ, %, не более
Эффективность регистрации гамма-квантов с энергией 662 кэВ (Cs-137)
на расстоянии источник-детектор 250 мм, %, не менее
Максимальное значение входной загрузки статистически распределен-
ных импульсов, имп/с, не менее
Примечание – Значение относительного изменения разрешения
должно быть не более15 %, а относительное смещение пика – не более
1,0 %.
Диапазон измерений активности радионуклида
137
Cs, Бк
Примечание - Минимальная измеряемая активность (МИА) для ра-
дионуклида
137
Cs при времени измерения не более 1 ч равна 8 Бк (ниж-
ний предел диапазона измерений)
Пределы допускаемой относительной погрешности измерений активно-
сти, %
Пределы допускаемой относительной погрешности измерений активно-
сти на нижнем пределе диапазона измерений активности (из определе-
ния МИА), %
Примечание - Минимальная измеряемая активность (МИА) определя-
ется как значение активности счетного образца, при котором статисти-
ческая составляющая неопределенности за время измерения 1 час со-
ставит 50 %.
Диапазон измерений МАЭД гамма-излучения, мкЗв/ч
Пределы допускаемой относительной погрешности измерений МАЭД
гамма-излучения, %
Время установления рабочего режима, мин, не более
Время непрерывной работы, ч, не менее
- при питании от аккумулятора
- при питании от сети
Нестабильность показаний за 24 ч непрерывной работы (после установ-
ления рабочего режима), %
±1,0
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение питания от блока автономного питания, В
- напряжение питания от сети переменного тока, В
- частота, Гц
6,6
50,0±0,5
2
10
79×376
146×250×215
1300
Потребляемая мощность (без учета мощности, потребляемой компью-
тером), В·А, не более
Потребляемая мощность при заряде аккумуляторов, В·А, не более
Габаритные размеры, мм, не более
- блок детектирования (диаметр×высота)
- коллиматор (длина×ширина×высота)
- кронштейн (высота)
Масса, кг, не более
- блок детектирования
- коллиматор
- кронштейн
1,6
12
2
Лист № 5
Всего листов 7
от -20 до +50
Значение
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность при +35 °С и более низких температурах
без конденсации влаги, %
- атмосферное давление, кПа
Средний срок службы, лет
до 95
от 84 до 106,7
8
Средняя наработка на отказ, ч
5 000
Знак утверждения типа
наносится на блок детектирования на специальную табличку фотоспособом и на титульные
листы руководства по эксплуатации АЖНС.412131.004РЭ и паспорта АЖНС.412131.004ПС
типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Обозначение
Установка спектрометрическая «МУЛЬТИРАД-гамма»
с блоком детектирования БДКС-38-02А
- блок детектирования БДКС-38-02А
- коллиматор
- кронштейн
- калибровочный источник
137
Cs+
40
K (или
22
Na)
Количество
1 шт.
1 шт.
1 шт.
*
1 шт.
*
Зарядное устройство
Дистансерное устройство
ПК
Программное обеспечение «ПРОГРЕСС-5» на CD
Программное обеспечение LSRM SpectraLineХХ на CD
Программное обеспечение спектрометрических и
радиометрических измерительных комплексов
ПРОГРЕСС-5. Руководство оператора
АЖНС.412131.004РЭ
АЖНС.412131.004ПС
АЖНС.412131.004МП
Документация на ПО LSRM SpectraLineХХ
Руководство по эксплуатации
Паспорт
Методика поверки
Паспорт на калибровочный источник
1 экз.
*
1 экз.
1 экз.
1 экз.
1 экз.
* поставляется по требованию Заказчика
Поверка
осуществляетсяподокументуАЖНС.412131.004МП«Установкиспектрометрические
«МУЛЬТИРАД-гамма»сблокомдетектированияБДКС-38-02А. Методикаповерки»,
утвержденному ФБУ «ЦСМ Московской области», (Центральное отделение) 9 ноября 2017 г.
Лист № 6
Всего листов 7
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.033-96 - источники фотонного ионизирующе-
го излучения радионуклидные закрытые ОСГИ-А (ОСГИ-Р, ОСГИ-3) с радионуклидами
241
Am,
137
Cs,
228
Th,
60
Со со значениями активности от 1 до 30 кБк, с пределами допускаемой относи-
тельной погрешности воспроизведения ±6 %;
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка дозиметрическая гам-
ма-излучения c источником
137
Cs, аттестованная по мощности амбиентного эквивалента дозы,
диапазон измерений МАЭД от 0,1 до 1 мЗв/ч, доверительные границы относительной погреш-
ности от 5 % до 7 % при Р=0,95.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам
спектрометрическим «МУЛЬТИРАД-гамма» с блоком детектирования БДКС-38-02А
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения
основных параметров
ГОСТ 27173-86 Блоки и устройства детектирования ионизирующих излучений спек-
трометрические. Общие технические условия
ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государст-
венная поверочная схема для средств измерений активности радионуклидов, потока и плотно-
сти потока альфа-, бета-частиц и фотонов радионуклидных источников
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воз-
духе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и
индивидуального эквивалентов дозы, мощности амбиентного, направленного и индивидуально-
го эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
АЖНС.412131.004ТУ Установки спектрометрические «МУЛЬТИРАД-гамма
»
с блоком
детектирования БДКС-38-02А. Технические условия
Изготовитель
Общество с ограниченной ответственностью «НТЦ «Амплитуда»
(ООО «НТЦ Амплитуда»)
ИНН 7735092057
Адрес: 124460, г. Москва, Зеленоград, проспект Генерала Алексеева, д. 15
Телефон: 8 (495) 777-13-59, факс: 8 (495) 777-13-58
Web-сайт: www
.
amplituda.ru
E-mail:
Лист № 7
Всего листов 7
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Московской области», Центральное отделение
(ФБУ «ЦСМ Московской области»)
Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево
Телефон: (495) 994-22-10, факс (495) 994-22-11
Web-сайт
:
E-mail:
Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний
средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 4338-74 | Установки для определения концентрации сульфат-ионов и плотного остатка | ИСПО-5 | Завод комплектных лабораторий, Украина, г.Мукачево | Нет данных | Перейти |
| 27418-04 | Весы бетоносмесительной установки | БСУ 4 | ООО "Стройконкрет", г.Москва | 1 год | Перейти |
| 82693-21 | Система автоматизированная мониторинга выбросов загрязняющих веществ печей F-1, F-2, F-3 комплекса установки гидроизодепарафинизации ООО "Газпромнефть-СМ" | "ОЗСМ" АСМВ-ЭКО-1 | Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР", Московская обл., г. Дубна | 1 год | Перейти |
| 14056-07 | Установки массоизмерительные стационарные для нефтяных скважин | АСМА | ООО "Серафимовский опытный завод автоматики и телемеханики", с.Серафимовский | 1 год | Перейти |
| 24525-08 | Установки для измерений объемной активности радиоактивных газов в воздухе | УДГ-1Б | ООО НПП "Доза", г.Москва | 1 год; с 11.2017 г. - 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
