Номер госреестра:
69727-17
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТВ-110
Производитель:
Свердловский завод трансформаторов тока (СЗТТ), г.Свердловск (Екатеринбург)
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 21 шт. с зав.№ ТВ-110-52: 1323-А, 1323-В, 1323-С; ТВ-110-50: 3763-А, 3763-В, 3763-С, 1837-А, 1837-В, 1837-С, 1855-А, 1855-В, 1855-С; ТВ-110/20: 3949-А, 3949-В, 3949-С, 5751-А, 5751-В, 5751-С; ТВ-110-II У2: 1053-А, 1053-В, 1053-С (изготовлены в 1973 - 1985 гг.)
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68376
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТВ-110
Назначение средства измерений
Трансформаторы тока ТВ-110 (далее – трансформаторы тока) изготовлены в период с
1973 г. по 1985 г., предназначены для передачи сигнала измерительной информации приборам
измерения, защиты, автоматики, сигнализации и управления в электрических цепях
переменного тока частотой 50 Гц.
Описание средства измерений
Принцип действия трансформаторов тока основан на законе электромагнитной
индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в
магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный
первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с
вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы
вторичной обмотки расположены на корпусе трансформатора.
Общий вид трансформаторов тока приведен на рисунке 1.

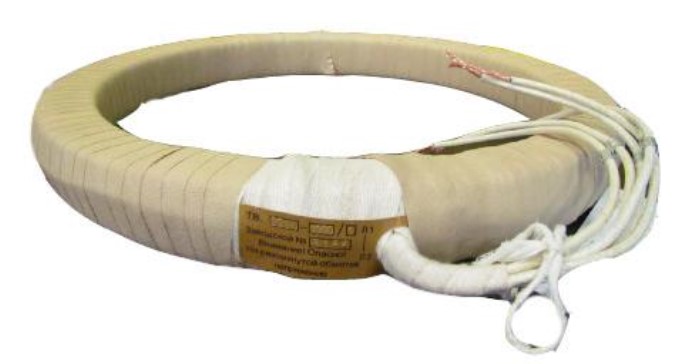

Рисунок 1 – Общий вид средства измерений
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
ПараметрЗначение
Модификация трансформатора ТВ-110-52ТВ-110-50ТВ-110/20
ТВ-110-II
У2
ние, кВ
1323-А, 3763-А, 3763-В, 3763-С, 3949-А, 5751-А, 1053-А,
Заводской номер1323-В, 1837-А, 1837-В, 1837-С, 3949-В, 5751-В, 1053-В,
1323-С1855-А, 1855-В, 1855-С 3949-С 5751-С1053-С
Номинальное напряжение, кВ110 110110110 110
Наибольшее рабочее напряже-
126 126126126 126
I, А
I, А
0,50,5310,5
Номинальный первичный ток
100010006002001000
1ном.
Номинальный вторичный ток
55555
2ном.
Класс точности вторичных
обмоток для измерений и учета
Номинальная вторичная
нагрузка, В∙А с коэффициентом5050303050
мощности cos φ = 0,8
Номинальная частота f
ном.
, Гц5050505050
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
9 шт.
6 шт.
Количество
3 шт.
ТВ-110-50
ТВ-110/20
Таблица 2 – Комплектность средства измерений
НаименованиеОбозначение
Трансформатор тока (заводские номера: 1323-А, 1323-В, 1323-С) ТВ-110-52
Трансформатор тока (заводские номера: 3763-А, 3763-В, 3763-С,
1837-А, 1837-В, 1837-С, 1855-А, 1855-В, 1855-С)
Трансформатор тока (заводские номера: 3949-А, 3949-В, 3949-С,
5751-А, 5751-В, 5751-С)
Трансформатор тока (заводские номера: 1053-А, 1053-В, 1053-С)ТВ-110-II У2
3 шт.
Трансформатор тока ТВ-110-52. Паспорт–3 экз.
Трансформатор тока ТВ-110-50. Паспорт–9 экз.
Трансформатор тока ТВ-110/20. Паспорт–6 экз.
Трансформатор тока ТВ-110-II У2. Паспорт–3 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
– трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
–приборысравненияКНТ-03(регистрационныйномервФедеральном
информационном фонде 24719-03);
–магазинынагрузокМР3027(регистрационныйномервФедеральном
информационном фонде 34915-07).
Лист № 3
Всего листов 3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока
ТВ-110
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Изготовитель
«Свердловский завод трансформаторов тока» (СЗТТ) (изготовлены в 1973 - 1985 гг.)
Адрес: г. Свердловск, ул. Черкасская, 25
Заявитель
Обществосограниченнойответственностью"Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д. 31
Телефон (факс): +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
