Номер госреестра:
69720-17
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
TEMP 123
Производитель:
Фирма "Trench Instrument Transformer Division", Канада
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 12 шт. с зав.№ T10145101 … T10145112
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68369
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения TEMP 123
Назначение средства измерений
Трансформаторы напряжения TEMP 123 (трансформаторы напряжения) предназначены
для применения в электрических цепях переменного тока частотой 50 Гц с номинальными
напряжениями 110 кВ с целью передачи сигнала измерительной информации приборам
измерения, защиты, автоматики, сигнализации и управления.
Описание средства измерений
Принцип действия трансформаторов напряжения емкостных TEMP 123 основан на
делении высокого напряжения переменного тока с помощью последовательно включенных
конденсаторов.
Трансформаторы напряжения состоят из делителя напряжения и электромагнитного
устройства (далее по тексту - ЭМУ). Делитель состоит из набора конденсаторов с бумажно-
пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из
фарфора или композитного материала, и может быть смонтирован в виде колонны из
нескольких секций.
ЭМУ подключается к выходу делителя напряжения и состоит из последовательно
включенныхкомпенсирующегореакторасмалымипотерямииэлектромагнитного
трансформатора. Первичная обмотка электромагнитного трансформатора секционирована для
подгонки коэффициента трансформации.
ЭМУ имеет несколько (три) вторичные обмотки и заключено в герметичный бак,
заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа
колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.

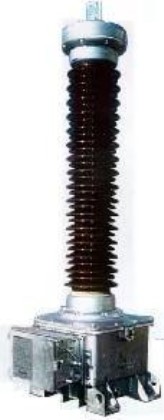

Общий вид трансформаторов напряжения приведен на рисунке 1.
Рисунок 1 – Общий вид средства измерений
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Наименование характеристики
Значение
Таблица 1 – Метрологические характеристики
Номинальное напряжение первичной обмотки, кВ
Наибольшее рабочее напряжение, кВ
Номинальные напряжения вторичных обмоток, В
Класс точности основной вторичной обмотки
Номинальная мощность основной вторичной обмотки, В·А
Номинальная частота f
ном.
, Гц
110/√3
126/√3
100/√3
0,2
200
50
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
TEMP 123
12 шт.
Обозначение
Количество
Таблица 2 – Комплектность средства измерений
Наименование
Трансформаторнапряжения(заводскиеномера:
T10145108,T10145109,T10145110,T10145105,
T10145106,T10145111,T10145101,T10145102,
T10145103, T10145104, T10145107, T10145112)
Паспорт
–
12 экз.
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
– трансформаторы напряжения измерительные эталонные NVDD, NVOD, NVOS,
NVRD (регистрационный номер в Федеральном информационном фонде 32397-12);
–приборысравненияКНТ-03(регистрационныйномервФедеральном
информационном фонде 24719-03);
–магазинынагрузокМР3025(регистрационныйномервФедеральном
информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения TEMP 123
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Лист № 3
Всего листов 3
Изготовитель
«Trench Instrument Transformer Division», Канада
Адрес: 71 Maybrook Drive M1V 4B6 Scarborough, Ontario Canada
Телефон (факс): +1 416 298 8108, +1 416 298 2209
Web-cайт:
E-mail
Заявитель
Обществосограниченнойответственностью"Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
