Номер госреестра:
69718-17
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТГФМ-110 III У1**
Производитель:
ОАО Высоковольтного оборудования "Электроаппарат", г.С.-Петербург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 42 шт. с зав.№ 5493, 5494, 5504, 5505, 5508, 5510, 5511, 5517, 5518, 5520, 5524, 5525, 5529 … 5535, 5537, 5539, 5541 … 5546, 5548, 5551 … 5554, 5556 … 5558, 5561 … 5564, 6895 … 6897
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68367
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТГФМ-110 III У1**
Назначение средства измерений
ТрансформаторытокаТГФМ-110IIIУ1**(далее–трансформаторытока)
предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
частотой 50 Гц.
Описание средства измерений
Принцип действия трансформаторов основан на использовании явления электромаг-
нитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы
относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы опорные, одноступенчатые, с газовой изоляцией, с одной или не-
сколькими вторичными обмотками (для измерения и защиты). Общий вид трансформаторов
представлен на рисунке 1.
Основными составными частями трансформатора являются: металлический корпус с
мембраной, фарфоровая покрышка, блок вторичных обмоток в экране, основание, в котором
имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом и
коробка выводов.
В коробке вторичных выводов выделены зажимы вторичной обмотки для измерения
Зажимы закрыты крышкой, которая опломбирована.

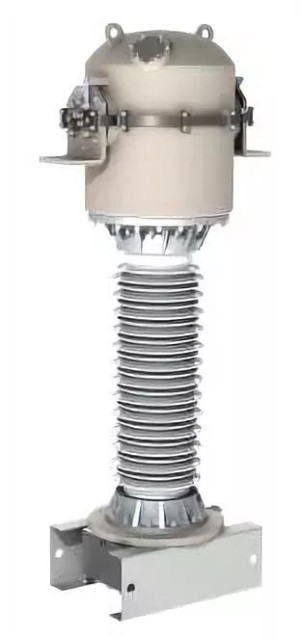

Общий вид трансформаторов тока и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.
Рисунок 1 – Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Место пломбировки
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Заводской номер
5493, 5494, 5504,
5518, 5517, 5508,
5505, 5524, 5525,
6896, 5520, 6897,
5510, 5511, 6895
0,2S
0,2S
30
30
Таблица 1 – Метрологические характеристики
Наименование характеристикиЗначение
5562, 5563, 5554, 5545,
5541, 5543, 5537, 5546,
5533, 5529, 5530, 5534,
5535, 5551, 5531, 5539,
5553, 5544, 5558, 5532,
5564, 5542, 5556, 5548,
5557, 5552, 5561
110
126
500; 1000
1
50
110
126
1000;2000
1
50
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Номинальная частота, Гц
Класс точности вторичных обмоток для
измерений и учета
Номинальная вторичная нагрузка, В∙А
с коэффициентом мощности cos φ = 0,8
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
ТГФМ-110 III У1**
42 шт.
Обозначение
Количество
Таблица 2 – Комплектность средства измерений
Наименование
Трансформатор тока (заводские номера: 5562, 5563,
5554, 5545, 5541, 5543, 5493, 5494, 5504, 5518, 5517,
5508, 5505, 5524, 5525, 5537, 5546, 5533, 5529, 5530,
5534, 6896, 5520, 6897, 5535, 5551, 5531, 5539, 5553,
5544, 5558, 5532, 5564, 5510, 5511, 6895, 5542, 5556,
5548, 5557, 5552, 5561)
Паспорт
–
42 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
– трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
–приборысравненияКНТ-03(регистрационныйномервФедеральном
информационном фонде 24719-03);
–магазинынагрузокМР3027(регистрационныйномервФедеральном
информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Лист № 3
Всего листов 3
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока
ТГФМ-110 III У1**
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Изготовитель
Открытое акционерное общество высоковольтного оборудования «Электроаппарат»
(ОАО ВО «Электроаппарат»)
ИНН: 7801035688
Адрес: 199106, г. Санкт-Петербург, В.О., 24 линия, 3/7
Телефон (факс): +7 (812) 328-81-81, +7 (812) 328-83-81
E-mail:
Заявитель
Обществосограниченнойответственностью"Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д. 31
Телефон (факс): +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
