Номер госреестра:
69714-17
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
OTCF 362
Производитель:
Фирма "Areva T&D Inc.", США
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 8 шт. с зав.№ 683488007, 683488010, , 683488101, 683488103, 683488105, 683503102, 683503104, 683503106
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68363
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения OTCF 362
Назначение средства измерений
Трансформаторы напряжения OTCF 362 (далее - трансформаторы напряжения)
изготовлены в 2008 г., предназначены для применения в электрических цепях переменного тока
частотой 50 Гц с номинальным напряжением 330 кВ с целью передачи сигнала измерительной
информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание средства измерений
Принцип действия трансформаторов основан на методе емкостного деления высокого
напряжения с последующим преобразованием посредством электромагнитной индукции
переменного тока.
Трансформаторы состоят из емкостного делителя напряжения и электромагнитного
устройства (ЭМУ). Емкостной делитель состоит из набора конденсаторов с бумажно-
пропиленовой изоляцией обкладок, помешенных в залитые маслом фарфоровые изоляторы, и
смонтированы в виде колонны. ЭМУ подключается к выходу делителя и состоит из
последовательновключенныхкомпенсирующегореакторасмалымипотерямии
электромагнитного трансформатора.Электромагнитный трансформаторимеет
секционированную первичную обмотку для подгонки коэффициента трансформации, две
основные вторичные обмотки и одну дополнительную. ЭМУ заключено в герметичный бак,
заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа
колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.

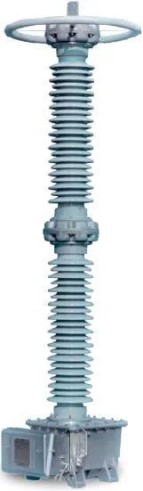

Общий вид трансформаторов напряжения приведен на рисунке 1.
Рисунок 1 – Общий вид средства измерений
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Характеристика
Значение
100
Таблица 1 – Метрологические характеристики
330/√3
362/√3
100/√3
0,2
Номинальное напряжение первичной обмотки, кВ
Наибольшее рабочее напряжение, кВ
Номинальное напряжение вторичной обмотки, В
Класс точности основной вторичной обмотки
Номинальная мощность основной вторичной
обмотки, В·А
Номинальная частота, Гц
50
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
OTCF 362
8 шт.
Обозначение
Количество
Таблица 2 – Комплектность средства измерений
Наименование
Трансформаторнапряжения(заводскиеномера:
683488007,683488010,683503102,683503104,
683503106, 683488105, 683488101, 683488103)
Паспорт
–
8 экз.
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
– трансформаторы напряжения измерительные эталонные NVDD, NVOD, NVOS,
NVRD (регистрационный номер в Федеральном информационном фонде 32397-12);
–приборысравненияКНТ-03(регистрационныйномервФедеральном
информационном фонде 24719-03);
–магазинынагрузокМР3025(регистрационныйномервФедеральном
информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения OTCF 362
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Изготовитель
«Areva T&D Inc.», США
Адрес: One Ritz Avenue, Waynesboro, GA, 30830, USA
Лист № 3 Trial
листов 3
Заявитель
Обществосограниченнойответственностью"Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
