Приложение к свидетельству № 68349
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры лазерные портативные ЛИС-01
Назначение средства измерений
Спектрометры лазерные портативные ЛИС-01 (далее - спектрометры) предназначены
для измерения массовой доли химических элементов в металлах и сплавах по аттестованным
(стандартизованным) методикам (методам) измерений.

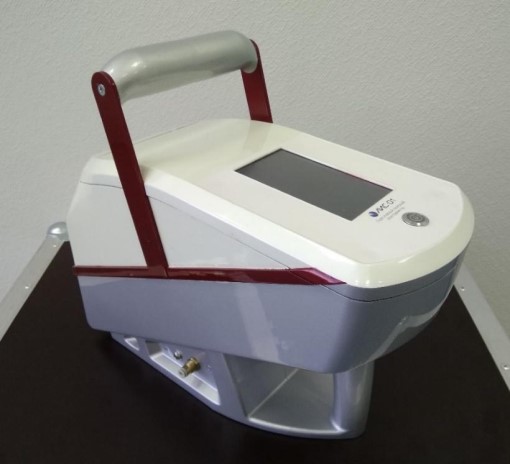

Рисунок 1 - Общий вид средства измерений
Пломбирование спектрометров не предусмотрено.
Программное обеспечение
Управление спектрометром осуществляется посредством встроенного программного
обеспечения (далее - ПО), позволяющего проводить настройку прибора, осуществлять контроль
процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять
полученные результаты и передавать результаты измерений на принтер.
Конструкция средства измерений исключает возможность несанкционированного
влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) спектрометров приведены
в таблице 1.
Описание средства измерений
Принцип действия спектрометров основан на определении интенсивности эмиссии
излучения, образующегося при ионизации атомов пробы с помощью лазера.
Конструктивно спектрометры выполнены в едином корпусе и состоят из источника
возбуждения спектров - твердотельного лазера с длиной волны 1064 нм, оптической системы,
системы продувки инертным газом, детектора и системы управления и обработки данных.
Общий вид средства измерений и обозначение места нанесения знака поверки
представлены на рисунке 1.
Место нанесения знака поверки
Лист № 2
Всего листов 3
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
LIS
Не ниже 1.0
-
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристикЗначение
Спектральный диапазон, нм от 177 до 350
Спектральное разрешение, нм, не более* 0,5
Чувствительность, мВ·нм/%, не менее** 10 000
Предел допускаемого относительного СКО выходного сигнала, %** 10
Нестабильность выходного сигнала спектрометра за 6 часов, %** 15
* значение нормировано для Ni на длине волны 221.65 нм с массовой долей Ni не более 15 %.
** значения нормировано для Cr (284.33 нм), Mn (279.83 нм), Si (288.16 нм), Ni (221.65 нм)
с массовой долей этих элементов не более 15 %.
Значение
от 200 до 240
50
от 9 до 15
32
14
21
4,5
Таблица 3 - Основные технические характеристики
Наименование характеристик
Параметры электрического питания
от сетевого адаптера
-
напряжение переменного тока, В
-
частота переменного тока, Гц
от аккумулятора
-
напряжение постоянного тока, В
Габаритные размеры, см, не более
-
высота
-
ширина
-
длина
Масса, кг, не более:
Условия эксплуатации:
-
температура окружающей среды, °С
-
относительная влажность, %
от +10 до +35
от 20 до 95
Знак утверждения типа
наносится на второй лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Спектрометр лазерный портативный
Сетевой адаптер
Транспортировочный кейс
Аккумуляторные батареи
Контрольный образец
Термопринтер
Руководство по эксплуатации
Методика поверки
Обозначение
ЛИС-01
-----
ЛИС01.082017-РЭ
МП 136-251-2017
Количество
1 шт.
1 шт.
по заказу
по заказу
по заказу
по заказу
1 экз.
1 экз.
Лист № 3
Всего листов 3
Поверка
осуществляется по документу МП 136-251-2017 "ГСИ. Спектрометры лазерные портативные
ЛИС-01. Методика поверки", утвержденному ФГУП "УНИИМ" 18.09.2017 г.
Основные средства поверки
Стандартный образец стали легированной ГСО 4510-92П ЛГ36д с аттестованными
значениями массовых долей Cr (14,95±0,03) %; Mn (1,97±0,03) %; Si (0,70±0,02) %; Ni (12,6±0,2) %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на верхнюю часть спектрометра, как показано на рисунке 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спектрометрам
лазерным портативным ЛИС-01
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в жидких и твердых веществах и материалах.
ТУ 26.51.53.150-59263930-2017 Спектрометры лазерные портативные ЛИС-01. Технические
условия
Изготовитель
Общество с ограниченной ответственностью "Научно-производственное предприятие
Структурная диагностика" (ООО "НПП "Структурная диагностика")
ИНН 6670413205
Адрес: 620062, г. Екатеринбург, ул. Первомайская, 66-4
Телефон: +7 (343) 319-12-62
Испытательный trial
ФГУП "Уральский научно-исследовательский институт метрологии" (ФГУП "УНИИМ")
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18; факс: +7 (343) 350-20-39
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП "УНИИМ" по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
