Комплексы измерительные с видеофиксацией ПаркРайт-МР, ГРСИ 69696-17
Номер госреестра:
69696-17
Наименование СИ:
Комплексы измерительные с видеофиксацией
Обозначение типа:
ПаркРайт-МР
Производитель:
ООО "Технологии Распознавания", г.Москва; ООО "Рекогна-Индастриал", г.Москва; ООО "ТР-ЛАБ", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» февраля 2021 г. №182
Лист № 1
Регистрационный № 69696-17Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные с видеофиксацией «ПаркРайт-МР»
Назначение средства измерений
Комплексы измерительные с видеофиксацией «ПаркРайт-МР» (далее комплексы)
предназначены для измерений значений текущего времени, синхронизированного с националь-
ной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных па-
раметров и определения на их основе координат.
Описание средства измерений
Принцип действия комплексов основан на параллельном приеме и обработке сигналов
навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с
помощью навигационного приемника, входящего в состав комплекса, автоматической синхро-
низации шкалы времени комплекса с национальной шкалой времени Российской Федерации
UTC(SU), и записи результатов измерений (текущего момента времени и текущих координат)
на фотоматериалах, формируемых комплексом.
Функционально комплекс состоит из компьютерного блока, выполненного в виде ком-
пьютера со встроенным приемником навигационных сигналов глобальных навигационных
спутниковых систем (с антенной), и видеоблока, содержащего в едином корпусе одну или две
видеокамеры с объективом и систему инфракрасной подсветки.
Видеоблок обеспечивает получение видеокадров с изображением зафиксированных
транспортных средств, компьютерный блок обеспечивает обработку видеокадров, обработку
результатов измерений, полученных от навигационного приемника, формирование фотомате-
риалов с привязкой к ним результатов измерений (текущего момента времени и текущих коор-
динат). Все измерения проводятся в автоматическом режиме. Результаты измерений, фотоизоб-
ражения и служебная информация может передаваться на внешние накопители, в том числе по
беспроводным каналам связи.
Комплексы изготавливаются в трех вариантах исполнения: 01, 02 и 03.
Компьютерный блок может быть представлен моделями SP-E, SP-X и SP-V.
Компьютерный блок модели SP-E имеет встроенный ЖК-дисплей и размещается в са-
лоне автомобиля на передней панели, используется только в исполнении 01.
Компьютерный блок модели SP-V не имеет дисплея и предназначен для размещения в
специальном месте автомобиля (например, в багажнике), используется только в исполнении 02.
Компьютерный блок модели SP-X не имеет дисплея, выполнен в специальном пыле-
влагозащищенном металлическом корпусе, и предназначен для размещения в специальном ме-
сте автомобиля (например, в багажнике), используется только в исполнении 03.
Видеоблок блок может быть представлен моделями VBA, VBE и VBM.
Видеоблок модели VBA оснащен двумя аналоговыми видеокамерами с объективом и си-
стемой инфракрасной подсветки. Одна из видеокамер монохромная, предназначена для фикса-
ции государственных регистрационных знаков ТС. Вторая видеокамера цветная, предназначена
для формирования обзорных кадров.
Лист № 2
Всего листов 6
Видеоблок модели VBE оснащен одной цифровой монохромной видеокамерой машин-
ного зрения с объективом и системой инфракрасной подсветки, работающей в сети 1 Gbit/s.
Видеоблок модели VBM оснащен одной цифровой цветной видеокамерой с объективом
и системой инфракрасной подсветки, работающей в сети 100 Mbit/s.
Комплекс обеспечивает возможность защиты сформированных пакетов данных от не-
санкционированного изменения при передаче путем формирования электронной цифровой
подписи (ЭЦП).
Общий вид составных частей комплексов приведен на рисунках 1-6.

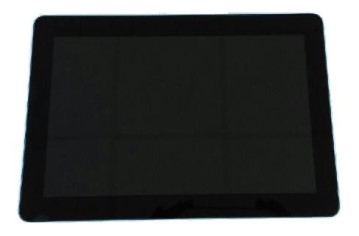

Рисунок 1 – Общий вид компьютерного блока, модель SP-E
Рисунок 2 – Общий вид компьютерного блока, модель SP-V

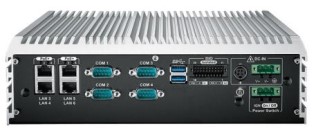

Рисунок 3 – Общий вид компьютерного блока, модель SP-X

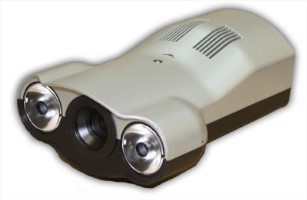

Рисунок 4 – Общий вид видеоблока, модель VBA
Лист № 3
Всего листов 6

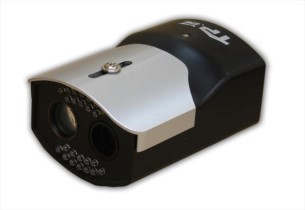

Рисунок 5 – Общий вид видеоблока, модель VBE

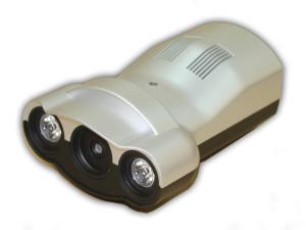

Рисунок 6 – Общий вид видеоблока, модель VBM
В комплексах отсутствуют возможности регулировки метрологических параметров
пользователем, поэтому пломбирование от несанкционированного доступа к узлам регулировки
не предусматривается.
Знак утверждения типа наносится на маркировке компонентов комплексов (см. рисунок
7).

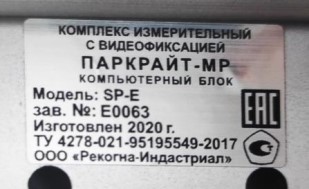

Рисунок 7 – Место нанесения знака утверждения типа
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) обеспечивает
определение координат комплекса и текущего времени, а также привязку результатов измере-
ний к сформированным фотокадрам.
Защита от изменения метрологически значимой части ПО реализована путем проверки
контрольной суммы метрологически значимого модуля ПО.
Защита записанных результатов измерений, фотоданных и служебной информации от
преднамеренных и случайных изменений реализована использованием авторизации пользова-
телей (через логин/пароль), специального формата данных, не дающего возможности несанкци-
онированного изменения, а также использованием ЭЦП.
Лист № 4
Всего листов 6
Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные метрологически значимой части ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОМодуль измерений времени и координат
Номер версии (идентификационный номер) ПО не ниже 1.5
Цифровой идентификатор ПО-
Метрологические и технические характеристики
Значение
±2
Таблица 2 - Метрологические характеристики
Наименование характеристики
Пределы допускаемой абсолютной погрешности привязки текущего времени
комплекса к шкале времени UTC (SU), с
Границы допускаемой абсолютной погрешности определениякоординат (с
доверительной вероятностью 0,95), при значениях геометрического фактора не
более 4, м
±7
260
180
85
260
175
80
395
310
220
160
120
85
Значение
от 12 до 24
35
40
5
10
Таблица 3 - Основные технические характеристики
Наименование характеристики
Напряжение электропитания от источника постоянного тока, В
Потребляемая мощность* составных частей комплекса, Вт, не более:
- Компьютерный блок, модель SP-E
- Компьютерный блок, модели SP-V, SP_X
- Видеоблок, модель VBA
- Видеоблок, модели VBE, VBM
Габаритные размеры* составных частей комплекса, мм, не trial: -
Компьютерный блок, модель SP-E
длина
ширина
высота
- Компьютерный блок, модель SP-V
длина
ширина
высота
- Компьютерный блок, модель SP_X
длина
ширина
высота
- Видеоблок, модель VBA
длина
ширина
высота
- Видеоблок, модель VBE, VBM
длина
ширина
высота
195
136
90
Лист № 5
Всего листов 6
Наименование характеристикиЗначение
Масса* составных частей комплекса, кг, не более
- Компьютерный блок, модель SP-E2,40
- Компьютерный блок, модель SP-V3,80
- Компьютерный блок, модель SP_X9,50
- Видеоблок, модель VBA0,50
- Видеоблок, модель VBE0,52
- Видеоблок, модель VBM0,40
Рабочие условия эксплуатации:
- температура окружающего воздуха, °Сот –10 до +45
- относительная влажность воздуха при температуре воздуха 30
С без кон-
денсации влаги, %
до 95
- атмосферное давление, кПа
от 66 до 106,7
Степень защиты по ГОСТ 14254-2015 IP 20
______________
* – Суммарная потребляемая мощность, масса и габаритные размеры комплекса зависят от соста-
ва комплекта поставки комплекса.
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной
графики и на маркировке компонентов комплекса.
Комплектность средства измерений
Количество
Обозначение
«ПаркРайт-МР»
Таблица 4 - Комплект комплексов
Наименование
Комплексы измерительные с видеофиксацией в
составе:
- Компьютерный блок
- Видеоблок
- Антенна для навигационного приемника
- Комплект кабелей
- Блок питания с аккумулятором
- Кронштейн для крепления видеоблока
- Кронштейн для крепления компьютерного блока
- Руководство по эксплуатации
- Паспорт
- Методика поверки
РСАВ.402100.021 РЭ
РСАВ.402100.021 ПС
РСАВ.402100.021 МП
1* шт.
по заказу*
1 шт.
1 к-т
1 шт.
по заказу*
1 шт.
1 экз.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа РСАВ.402100.021 РЭ «Ком-
плекс измерительный с видеофиксацией «ПаркРайт-МР». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам из-
мерительным с видеофиксацией «ПаркРайт-МР»
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерения времени и частоты
ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматиче-
ском режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля
за дорожным движением. Общие технические требования»
4278-021-95195549-2017 ТУ Комплексы измерительные с видеофиксацией «ПаркРайт-
МР». Технические условия
Лист № 6
Всего листов 6
Изготовитель
Общество с ограниченной ответственностью «Рекогна-Индастриал» (ООО «Рекогна-
Индастриал»)
ИНН 7718285556
Юридический адрес: 115230, г. Москва, Хлебозаводский проезд, дом 7, строение 9, пом
Х ком 25 оф 7
Адрес: 107023, г. Москва, ул. Электрозаводская, д.24, офис 401
Тел/факс: +7 (495) 104-32-21
Заявитель
Общество с ограниченной ответственностью «Технологии Распознавания», г. Москва
ИНН 7709677268
Адрес: 107023, г. Москва, ул. Электрозаводская, дом № 24, оф. 405
Юридический адрес: 109004, г. Москва, Тетеринский переулок, д. 16, э 1, пом. IV, к. 3, оф. 2
Тел/факс: (495) 785-15-36
Web-сайт: www.recognize.ru
E-mail: info@recognize.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-техническихи радиотехнических измерений» (ФГУП
«ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Тел./факс (495) 526-63-00
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» в области обеспечения единства
измерений № 30002-13 от 07.10.2013 г., действителен до 07.10.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 55406-13 | Модули измерительные | KAD/ADC/126/B, KAM/ADC/126/B | Фирма "ACRA Control, Ltd.", Ирландия | 1 год | Перейти |
| 79558-20 | Преобразователи давления измерительные | 3051S модели 3051SHP | Фирма "Rosemount, Inc.", США | 3 года | Перейти |
| 41167-09 | Комплексы программно-аппаратные радиоконтроля беспроводных сетей широкополосной передачи данных | Нет данных | ООО НПФ "Радиан-М", г.Москва | 2 года | Перейти |
| 51752-12 | Комплексы суточного мониторирования ЭКГ | МИОКАРД-ХОЛТЕР-2 | ООО "НИМП ЕСН", г.Саров | 1 год | Перейти |
| 70167-18 | Счетчики электрической энергии однофазные электронные многотарифные | E31 412-200 | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург | 16 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
