Резервуары вертикальные стальные цилиндрические РВС-400, РВСП-20000, ГРСИ 69669-17
Номер госреестра:
69669-17
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВС-400, РВСП-20000
Производитель:
ПАО "Транснефть", г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 5 шт. с зав.№ РВС-400: 1, 2, РВСП-20000: 3, 4, 10
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68315
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВС-400, РВСП-20000
Назначение средства измерений
РезервуарывертикальныестальныецилиндрическиеРВС-400,РВСП-20000
предназначены для измерения объема, а также приема, хранения и отпуска нефти
и нефтепродуктов.
Описание средства измерений
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем
и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары
подразделяются на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные
патрубки, расположенные в нижней части резервуаров.
РезервуарывертикальныестальныецилиндрическиеРВС-400,РВСП-20000
расположены в резервуарныхпаркахАкционерного общества «Транснефть - Сибирь»
(АО «Транснефть - Сибирь»).
Таблица 1 - Номера и адреса расположения резервуаров
НомераМестонахождение, адрес
резервуаров
Резервуары вертикальные стальные цилиндрические РВС-400
1, 2 Тобольское Управление Магистральных нефтепроводов линейная производственно-
диспетчерская станция «Муген» нефтеперекачивающая станция - 1 (Тобольское
УМН ЛПДС «Муген» НПС-1), Тюменская область, Уватский район, п.Муген
Резервуары вертикальные стальные цилиндрические РВСП-20000
4, 10 НижневартовскоеУправлениеМагистральныхнефтепроводовлинейная
производственно-диспетчерская станция «Самотлор» (Нижневартовское УМН
ЛПДС «Самотлор»), 63 км автомобильной дороги Нижневартовск - Радужный
3Урайское Управление Магистральных нефтепроводов нефтеперекачивающая
станция «Красноленинская» (Урайское УМН НПС «Красноленинская»),
Тюменская область, Ханты-Мансийский автономный округ, Октябрьский район
ОбщийвидрезервуароввертикальныхстальныхцилиндрическихРВС-400,
РВСП-20000 представлен на рисунках 1, 2.
Лист № 2
Всего листов 4

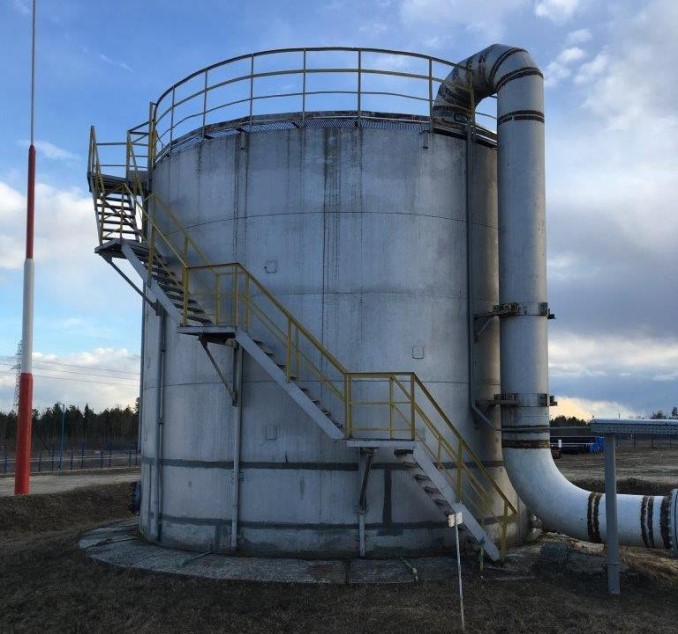

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-400
Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВСП-20000
Лист № 3
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
РВС-400РВСП-20000
400 20000
±0,2 ±0,1
20
Таблица 2
Наименование
характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
вместимости резервуара (геометрический метод), %
Средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
от -36 до +50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3
Наименование
Резервуар вертикальный стальной цилиндрический РВС-400
Паспорт
Градуировочная таблица
Резервуар вертикальный стальной цилиндрический РВСП-20000
Паспорт
Градуировочная таблица
Количество
2 шт.
2 экз.
2 экз.
3 шт.
3 экз.
3 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р20У3К (регистрационный номер 35280-07);
- рулетка измерительная металлическая EX20/5 (регистрационный номер 22003-07);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11), диапазон
измерений от 0,8 до 30,0 мм;
- нивелир электронный SDL30 (регистрационный номер 51740-12), диапазон измерения
превышений от 0 до 4 м;
- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер 51835-12),
номинальная шкала рейки 3000 мм;
- теодолит 3Т5КП (регистрационный номер 19762-00), СКО измерений горизонтальных
и вертикальных углов 5";
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер 32156-06),
диапазон измерений от минус 50 до плюс 200
о
С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе
магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
Нормативные и технические документы, устанавливающие требования к резервуарам
вертикальным стальным цилиндрическим РВС-400, РВСП-20000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Техническая документация ПАО «Транснефть»
Изготовитель
Публичное акционерное общество «Транснефть» (ПАО «Транснефть»)
ИНН 7706061801
Адрес: 119180, г. Москва, ул. Большая Полянка, д.57
Телефон: (495) 950-81-78, факс: (495) 950-89-00
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Научно-исследовательский институт
транспорта нефти и нефтепродуктов» (ООО «НИИ Транснефть»)
Адрес: 117186, Россия, г. Москва, ул. Севастопольский проспект, д.47А
Телефон: (495)950-8667, факс: (495)950-8297
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, РТ, 420088, г. Казань, ул. 2-ая Азинская д. 7а
Телефон: (843) 272-70-62, факс (843) 272-00-32
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
