Номер госреестра:
69655-17
Наименование СИ:
Микрометры
Обозначение типа:
МК, МК Ц, МЗ
Производитель:
АО "Русская Инструментальная Компания", г.Ставрополь
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.12.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68301
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрометры МК, МК Ц, МЗ
Назначение средства измерений
Микрометры МК, МК Ц, МЗ (далее по тексту - микрометры), предназначены для:
МК, МК Ц - гладкие для измерений наружных размеров изделий (рисунки 1, 2);
МЗ - зубомерные для измерений длины общей нормали зубчатых колес с модулем
от 1 мм (рисунок 3).
Описание средства измерений
Принцип действия микрометров основан на использовании точной винтовой пары для
преобразования вращательного движения микрометрического винта в поступательное
движение измерительного наконечника.
Микрометры представляют собой скобу, в которую слева запрессована пятка, а справа -
микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая
выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных
пределах. Для закрепления микрометрического винта имеется стопорное устройство
(микрометры МК Ц могут быть изготовлены без стопорного устройства).
Для того, чтобы скобы микрометров МК, МК Ц, МЗ не нагревались от рук в процессе
работы, на них установлены теплоизолирующие накладки.
Форма измерительной поверхности пятки микрометра МК, МК Ц плоская; микрометра
МЗ - тарельчатая.
Форма измерительной поверхности микрометрического винта микрометров МК, МК Ц
плоская, МЗ - тарельчатая.
У микрометра МЗ к торцу микрометрического винта крепится губка, имеющая полную
тарельчатую измерительную поверхность.
Измерительные поверхности микрометров МК, МК Ц оснащены твердым сплавом.
Измерительные поверхности микрометра МЗ закаленные.
В корпусе микрометров МК Ц установлено электронное цифровое отсчетное устройство,
которое соединено с емкостной системой, установленной на микрометрическом винте. На
лицевой поверхности электронного устройства расположено цифровое табло и кнопки
управления. На обратной стороне корпуса расположено гнездо для источника питания, которое
закрывается резьбовой крышкой. Справа в корпусе имеется гнездо для подключения системы
вывода результатов измерений на внешнее устройство.
Для установки в исходное положение микрометры МК, МК Ц с верхним пределом
диапазона измерений свыше 25 мм имеют установочные меры с теплоизолирующими
накладками. Измерительные поверхности установочных мер плоские.
Установочные меры для микрометров МЗ - плоскопараллельные концевые меры длины
с номинальными значениями 25, 50, 75 мм класса точности 3 по ГОСТ 9038-90.
- Товарный знак «РИК» наносится на паспорт микрометров типографским методом,
на скобу или на микрометрическую головку методом лазерной маркировки.
Лист № 2
Всего листов 7

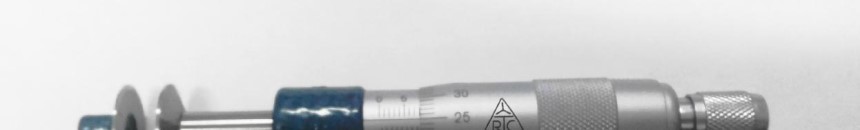

Рисунок 1 - Общий вид микрометров МК

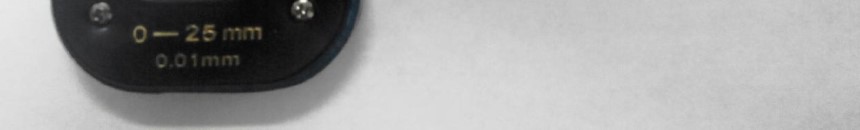

Рисунок 2 - Общий вид микрометров МК Ц

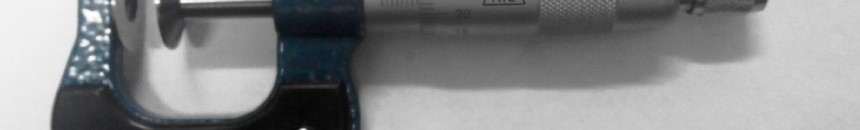

Рисунок 3 - Общий вид микрометров МЗ
Пломбирование корпуса электронного цифрового устройства микрометров МЗ
не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 3
Всего листов 7
Метрологические и технические характеристики
Таблица 1 - Значение отсчета показаний по шкалам стебля и барабана и по электронному
цифровому устройству микрометров
ТипЗначение отсчетаЗначение отсчета показаний
микрометра показаний по шкалам по электронному цифровому
стебля и барабанаустройству
МК0,01 -
МК Ц-0,001
МЗ 0,01 -
МК; МК Ц
МЗ
Таблица 2 - Основные параметры, размеры и классы точности микрометров
ТипДиапазон измерений микрометраШагИзмерительное
микрометра с отсчетом показаний, мм микрометри- перемещение
по шкалам стебляпо электронномуческогомикровинта,
и барабана цифровому винта, мм мм
классов точностиустройству классов
точности
1 2 1 2
От 0 до 25; от 25 до 50;
от 50 до 75; от 75 до 100
От 100 до 125
От 125 до 150
От 150 до 175
От 175 до 200
От 200 до 225
От 225 до 250
От 250 до 275
От 275 до 300
От 0 до 25;
от 25 до 50;
от 50 до 75;
от 75 до 100
-
0,525
Таблица 3 - Измерительное усилие и его колебание
Измерительное усилие, Н
Тип
микрометра
МК; МК Ц
МЗ
От 5 до 10
От 3 до 7
Колебание измерительного
усилия, Н, не более
2
2
Таблица 4 - Номинальный диаметр измерительных поверхностей trial и измерительной губки, а
также вылет скобы микрометров МЗ
ТипНоминальный диаметрВылет скобы, мм,
микрометра измерительных поверхностей пятки и не менее
измерительной губки, мм, не менее
МЗ2430
Таблица 5 - Допускаемое отклонение температуры от плюс 20 °С
Верхний предел диапазонаДопускаемое отклонение температуры
измерений микрометра, мм от +20 °С, °С
до 150 включ. ±4
св. 150 до 300 ±3
Лист № 4
Всего листов 7
МК; МК Ц
МЗ
Таблица 6 - Пределы допускаемой абсолютной погрешности измерений микрометра в любой
точке диапазона измерений при нормируемом измерительном усилии и температуре,
не превышающей значений, указанных в таблице 3
Пределы допускаемой абсолютной погрешности
измерений микрометра с отсчетом показаний, мкм
по шкалам стебля ипо электронному
барабана классов цифровому устройству
точностиклассов точности
Тип
микрометра
Верхний
предел
диапазона
измерений,
мм
1212
±2,0
±2,5
±4,0
±2,0
±4,0
±3,0
±3,0±5,0
--
±4,0±6,0
25
50
75
100
125; 150
175; 200
225; 250;
275; 300
25
50
75
100
±4,0±5,0--
Примечание:
1.Абсолютную погрешность измерений микрометров определяют по мерам
с плоскими измерительными поверхностями.
2,0
3,0
Таблица 7 - Допуск параллельности измерительных поверхностей микрометров
Допуск параллельности плоских
измерительных поверхностей
микрометра, мкм, классов точности
Тип
микрометра
Верхний предел
диапазона измерений,
мм
2
1
1,5
2,0
МК; МК Ц 25
50
75; 100
125; 150; 175; 200
225; 250
275; 300
МЗ25; 50
75; 100
4,0
5,0
2,0
3,0
3,0
4,0
6,0
8,0
2,0
3,0
0,9
Таблица 8 - Допуск плоскостности плоских измерительных поверхностей
Допуск плоскостности измерительных поверхностей
микрометра, мкм, классов точности
Тип
микрометра
2
1
МК; МК Ц0,6
МЗ0,9
Лист № 5
Всего листов 7
Номинальный
размер
установочных
мер, мм
1,50
Таблица 9 - Допускаемое отклонение длины установочных мер от номинального размера,
суммарный допуск плоскостности и параллельности измерительных поверхностей установочных
мер для микрометров МК и МК Ц
Допускаемое отклонение длины
установочных мер от
номинального размера
микрометров класса точности,
мкм
12
Суммарный допуск
плоскостности и
параллельности
измерительных
поверхностей установочных
мер, мкм
±1,0±1,5
0,50
0,75
1,00
25; 50; 75
100; 125
150; 175
200; 225; 250;
275
±1,2
±2,0
±1,5
Верхний
предел
диапазона
измерений,
мм
Габаритные размеры,
мм, не более (длина х
ширина х высота)
Масса, кг,
не более
Таблица 10 - Габаритные размеры и масса микрометров
Тип
микрометра
МК
МК Ц
МЗ
Значение
отсчета по
шкалам стебля
и барабана
(шаг
дискретности),
мм
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,001
0,001
0,001
0,001
0,01
0,01
0,01
0,01
25
50
75
100
125
150
175
200
225
250
275
300
25
50
75
100
25
50
75
100
130 х 20 х 60
165 х 20 х 70
190 х 20 х 90
215 х 20 х 105
260 х 20 х 120
290 х 20 х 140
320 х 20 х 160
350 х 20 х 180
370 х 20 х 220
400 х 20 х 230
440 х 20 х 270
480 х 20 х 300
160 х 30 х 65
200 х 30 х 80
230 х 30 х 100
260 х 30 х 150
130 х 22 х 75
175 х 22 х 89
200 х 22 х 90
225 х 22 х 110
0,25
0,30
0,35
0,48
0,65
0,82
1,00
1,25
1,92
2,04
2,17
2,31
0,20
0,35
0,50
0,65
0,30
0,40
0,48
0,62
Лист № 6
Всего листов 7
0,08
80
Значение
от +16 до +24
от +17 до +23
Таблица 11 - Метрологические и технические характеристики
Наименование характеристики
Параметр шероховатости Ra измерительных поверхностей
микрометров и установочных мер по ГОСТ 2789-73, мкм,
не более
Диапазон рабочих температур, °С, для микрометров с верхним
пределом диапазона измерений:
до 150 мм включ.
св. 150 до 300 мм
Относительная влажность воздуха при температуре плюс 25 °С,
%, не более
Средний срок службы микрометра, лет
5
Знак утверждения типа
наносится на наружную поверхность футляра микрометров методом наклейки и на титульный
лист паспорта типографским методом.
Комплектность средства измерений
1 шт.
1 шт.
1 шт.
Количество
1 шт.
1 шт.
1 шт.
1 экз.
не менее 1 экз. на партию
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
не менее 1 экз. на партию
Таблица 12 - Комплектность средства измерений
НаименованиеОбозначение
Для микрометра МК:
Микрометр-
Мера установочная (для микрометров
с верхним пределом диапазона измерений
от 50 до 300 мм)-
Ключ-
Футляр-
ПаспортМК.01.001 ПС
Методика поверки МП.РИК-002-2017
Для микрометра МК Ц:
Микрометр-
Мера установочная (для микрометров
с верхним пределом диапазона измерений
от 50 до 100 мм)-
Элемент питания-
Ключ-
Футляр-
ПаспортМКЦ.01.001 ПС
Методика поверки МП.РИК-002-2017
Для микрометра МЗ:
Микрометр-
Мера установочная (концевая мера
длины) для микрометров с верхним
пределом диапазона измерений от 50
до 100 мм-
Ключ-
Футляр-
ПаспортМЗ.01.001 ПС
Методика поверки МП.РИК-002-2017
1 шт.
1 шт.
1 шт.
1 экз.
не менее 1 экз. на партию
Лист № 7
Всего листов 7
Поверка
осуществляется по документу МП.РИК-002-2017 Микрометры МК, МК Ц, МЗ. Методика поверки,
утвержденному ФГУП «ВНИИМС» 19 июня 2017 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
- оптиметр электронный горизонтальный ИКГ-3э (рег. № 52617-13);
- оптиметр электронный вертикальный ИКВэ (рег. № 52617-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к микрометрам МК, МК Ц, МЗ
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне от 1∙10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
ГОСТ 6507-90 Микрометры. Технические условия.
Изготовитель
Акционерное общество «Русская Инструментальная Компания» (АО «РИК»)
ИНН 2634059946
Адрес: Россия, 355020, г. Ставрополь, ул. Объездная, 27
Телефон: (8652) 95-09-01, 58-31-22
Факс: (8652) 58-31-23
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 11194-88 | Микрометры | 523 | Фирма "Carl Zeiss Industrielle Messtechnik GmbH", Германия | 1 год | Перейти |
| 761-52 | Микрометры зубомерные | МЗ | Завод "Красный инструментальщик", г.Киров | Нет данных | Перейти |
| 30741-05 | Микрометры | 102, 103, 104, 105, 106, 111, 112, 115, 118, 122, 123, 169 | Фирма "Mitutoyo Corporation", Япония | 1 год | Перейти |
| 12360-90 | Микрометры фотоэлектрические окулярные | ФОМ-2 | ОАО "ЛОМО", г.С.-Петербург | 2 года | Перейти |
| 69655-17 | Микрометры | МК, МК Ц, МЗ | АО "Русская Инструментальная Компания", г.Ставрополь | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
