Системы автоматизированные информационно-измерительные учетно-коммерческие Юнивеф-ЭСКО, ГРСИ 69637-17
Номер госреестра:
69637-17
Наименование СИ:
Системы автоматизированные информационно-измерительные учетно-коммерческие
Обозначение типа:
Юнивеф-ЭСКО
Производитель:
ЗАО "Энергосервисная компания 3Э", г.Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.12.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68283
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматизированные информационно-измерительные учётно-коммерческие
«Юнивеф-ЭСКО»
Назначение средства измерений
Системы автоматизированные информационно-измерительные учетно-коммерческие
«Юнивеф-ЭСКО» (далее - система), предназначены для:
- измерений и учета количества теплоты (тепловой энергии), количественных
и качественных параметров теплоносителя (горячей воды) в системах теплоснабжения;
- измерений и учета объёма холодной и горячей воды в системах водоснабжения;
- измерений и учета количественных и качественных параметров потребления
электрической энергии;
- измерений и учета объемного расхода (объема) и параметров газа;
- обеспечения автоматизированного сбора, обработки, передачи и регистрации
измерительной информации;
- хранения и ведения баз данных параметров энергоресурсов;
- обеспечения автоматизированного контроля параметров энергоресурсов на объектах
учёта и мониторинга за состоянием оборудования;
- анализа качества параметров энергоресурсов при предоставлении коммунальных
услуг ненадлежащего качества и (или) с перерывами, превышающими установленную
продолжительность;
- предоставленияизмерительнойинформациивформахкоммерческогоучёта
заинтересованным организациям и в другие существующие автоматизированные системы учёта
энергоресурсов.
Описание средства измерений
Система представляет собой многофункциональную, трехуровневую иерархическую
структуру, состоящую из измерительных, связующих, вычислительных и вспомогательных
компонент, которые образуют измерительные каналы (ИК) по видам энергоресурсов. Система в
соответствии с классификацией ГОСТ Р 8.596-2002 определяется как ИС-1.
Первый уровень состоит из измерительных компонентов (средства измерений (СИ),
внесенных в Федеральный информационный фонд по обеспечению единства измерений (далее -
ФИФ ОЕИ)) осуществляющих измерение количественных и качественных параметров
энергоресурсов (количество теплоты (тепловая энергия), объемного расхода (объема) и
температуры (разности температур) теплоносителя, объема холодной и горячей воды, активной
и реактивной электрической энергии, объемного расхода (объема) газа), непрерывно или
дискретно, с требуемым интервалом времени. Перечень измерительных компонентов,
которыми может комплектоваться данный уровень, приведен в таблицах 1 - 4.
Лист № 2
Всего листов 8
Таблица 1 - Измерительные компоненты, которыми могут комплектоваться ИК количества
теплоты (тепловой энергии), количественных и качественных параметров теплоносителя
(горячей воды) в системах теплоснабжения
№
п/п
Наименование№ в ФИФ ОЕИ
1 Теплосчетчики-регистраторы многоканальные ЭСКО МТР-06 29677-10
2Вычислители количества теплоты ВКТ-520195-07
3Вычислители количества теплоты ВКТ-723195-11
4Тепловычислители СПТ94129824-14
5Тепловычислители ТМК-Н27635-14
6Теплосчетчики ТС.ТМК-Н21288-14
7Теплосчетчики КМ-5 (мод. КМ-5-1 … КМ-5-7, КМ-5-6И,
КМ-5-Б1-1 … КМ-5-Б1-7, КМ-5-Б3-1 … КМ-5-Б3-8)18361-10
8Тепловычислители «ВЗЛЕТ ТСРВ»27010-13
9Теплосчетчики - регистраторы «ВЗЛЕТ ТСР-М»27011-13
10Теплосчетчики МКТС28118-09
11Теплосчетчики ВИС.Т20064-10
12Теплосчетчики SA-9443231-14
13Теплосчетчики 7КТ28987-12
14Теплосчетчики ТЭМ-104 модификации ТЭМ-104(ТЭСМАРТ.01),
ТЭМ-104(ТЭСМАРТ.02), ТЭМ-104(ТЭСМАРТ.03)58852-14
15Теплосчетчики ТЭМ-106, модификации ТЭМ-106-1, ТЭМ-106-248754-11
16Теплосчетчики Малахит-ТС829649-05
17Теплосчетчики-регистраторы Омега-ТР26226-10
18Теплосчетчики ТЭСМА-106 модификации ТЭСМА-106-01,
ТЭСМА-106-0252455-13
19Тепловычислители ТВ746601-11
20Тепловычислители СПТ943 (мод. 943.1, 943.2)28895-05
Таблица 2 - Измерительные компоненты, которыми могут комплектоваться ИК объема холодной
и горячей воды
№
п/п
Наименование№ в ФИФ ОЕИ
1 Счетчики холодной и горячей воды крыльчатые одноструйные ET 48241-11
2Счетчики холодной и горячей воды крыльчатые многоструйные М48242-11
3Счетчики холодной и горячей воды турбинные W48422-11
4Преобразователи расхода погружные «HydrINS»39569-08
5Расходомеры-счетчики электромагнитные Multi-Mag42713-09
6Счетчики импульсов-регистраторы «ПУЛЬСАР»25951-10
7Преобразователи измерительные АДИ58139-14
Таблица 3 - Измерительные компоненты, которыми могут комплектоваться ИК количественных
и качественных параметров потребления электрической энергии
№
п/п
Наименование№ в ФИФ ОЕИ
1 Счетчики ватт-часов активной энергии переменного тока
статические «Меркурий 200»24410-07
2Счетчики активной энергии статические однофазные
«Меркурий-203»trial-10 3
Счетчики электрической энергии статические однофазные
«Меркурий 206»46746-11
Лист № 3
Всего листов 8
№ в ФИФ ОЕИ
Продолжение таблицы 3
№
23345-07
34196-10
47560-11
33446-08
п/п
Наименование
4 Счетчики электрической энергии трехфазные статические
«Меркурий 230»
5 Счетчики электрической энергии статические трехфазные
«Меркурий-233»
6 Счетчики электрической энергии статические трехфазные
«Меркурий 236»
7 Счетчики активной и реактивной электрической энергии
трехфазные СЕ 303
8Счетчики электрической энергии многофункциональные
СЭТ-4ТМ.03М, СЭТ-4ТМ.02М
36697-12
Таблица 4 - Измерительные компоненты, которыми могут комплектоваться ИК объема
и параметров газа
№
п/п
Наименование№ в ФИФ ОЕИ
1 Расходомеры Turbo Flow GFG 57146-14
2 Расходомеры термоанемометрические Turbo Flow TFG 56188-14
3 Корректоры СПГ763 37671-13
На втором уровне расположены связующие компоненты, которые состоят из устройств,
передающих данные (измерительная информация в цифровом коде) от измерительных компонент,
расположенных на первом уровне к вычислительным компонентам, расположенным на третьем
уровне по радиоканалам, линиям связи промышленной сети и сетям Ethernet для последующей
их архивации и передачи по запросу на сервер и/или АРМ.
Третийуровеньсистемыпредставляетсобойсерверилигруппусерверов,
расположенных в центре обработки данных (ЦОД), АРМ администраторов на базе ПЭВМ
со специализированным программным обеспечением и АРМ операторов на базе ПЭВМ
с общесистемным ПО. В качестве специализированного программного обеспечения ЦОД и для
удаленного доступа к измерительной информации используются программное обеспечение
«Univef SMART ЖКХ» и программное обеспечение «Автоматизированная система коммерческого
учета, регулирования и диспетчеризации энергопотребления «ЭСКО 3Э» (далее - программное
обеспечение системы). Подсистема синхронизации времени реализована через сервер синхронизации
шкалы времени по протоколу NTP.
Структурная схема системы приведена на рисунке 1.
Для исключения возможности непреднамеренных и преднамеренных изменений
измерительной информации, все оборудование, входящее в состав системы, опломбируется
в соответствии с технической документацией на него, все информационно-измерительные
каналы, опломбируются в точках, где возможно несанкционированное воздействие на результаты
измерений, комплексные компоненты системы пломбированию не подлежат. Защита
от несанкционированного доступа к базам данных осуществляется системой условных секретных
комбинаций символов (паролей).
Лист № 4
Всего листов 8

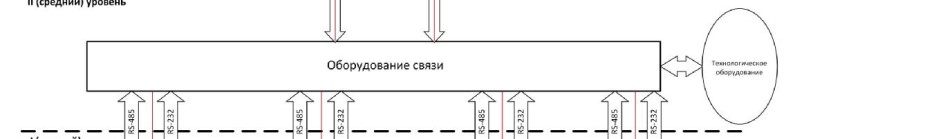

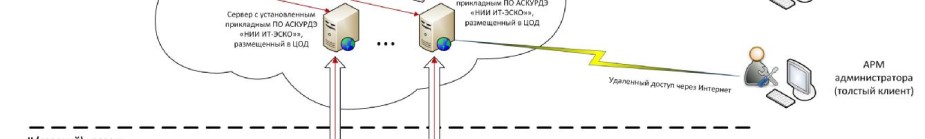

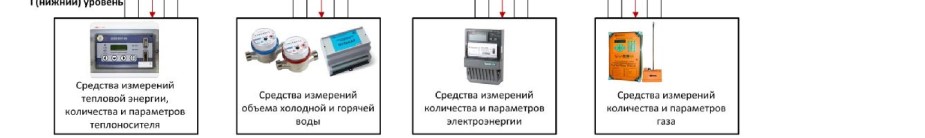

Рисунок 1 - Структурная схема
Программное обеспечение
Программное обеспечение системы предназначено для накопления, обработки и
представления измерительной информации, а также обмена данными по всей иерархической
структуре системы. Программное обеспечение системы обеспечивает визуализацию (отображение
измерительной информации по каждому ИК) в режиме реального времени. Защита
программного обеспечения от непреднамеренных и преднамеренных изменений реализовано
с помощью авторизации пользователя, паролей и ведения журнала событий.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 5.
Значение
Univef SMART ЖКХ
Таблица 5 - Идентификационные данные программного обеспечения
Идентификационные данные
(признаки)
Идентификационное наименованиеАвтоматизированная
ПО система коммерческого
учета, регулирования и
диспетчеризации
энергопотребления
«ЭСКО 3Э»
Номер версии (идентификационный
номер) ПО, не ниже3.5.Х2.Х
Цифровой идентификатор ПО - -
Лист № 5
Всего листов 8
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 6 и 7.
от 0,02 до 1000000
от 0 до +150
от +3 до +150
±(2+4∙Δt
Н
/Δt +0,01∙G
В
/G)
1)
±(3+4∙Δt
Н
/Δt +0,02∙G
В
/G)
1)
±(1+0,01∙G
В
/G
Н
)
1)
, не более ±3,5 %
±(2+0,02∙G
В
/G
Н
)
1)
, не более ±5 %
от 0,025 до 3000
от 0 до +30
от 0 до +150
от 1,5 до 270400
от -50 до +70
±2
Значение
±(0,5+Δt
Н
/Δt)
1)
1,6 (2,5
2)
)
±5
4)
±2
4)
2,5
Таблица 6 - Метрологические характеристики
Наименование характеристики
ИК количества теплоты (тепловой энергии),
количественных и качественных параметров теплоно-
сителя (горячей воды) в системах теплоснабжения
- диапазон измерений расхода теплоносителя, м
3
/ч
- диапазон измерения температуры теплоносителя,
о
С
- диапазон измерения разности температур,
о
С
- пределы допускаемой относительной погрешности
измерения количества теплоты (тепловой энергии), %:
- для класса точности 1
- для класса точности 2
- пределы допускаемой относительной погрешности
измерения расхода, %:
- для класса точности 1
- для класса точности 2
- пределы допускаемой относительной погрешности
измерения разности температур в подающем
и обратном трубопроводах, %
- рабочее давление, МПа, не более
ИК объема холодной и горячей воды
- диапазон измерения объемного расхода воды при
Д
У
трубопровода от 15 до 500 мм, м
3
/ч
- диапазон температур измеряемой среды (воды), °С:
- холодного водоснабжения
- горячего водоснабжения
- пределы допускаемой относительной погрешности
измерения объема холодной, горячей воды в диапазоне
расходов
3)
, %:
- от Q
min
(включая) до Q
t
- от Q
t
до Q
max
(включая)
- максимальное рабочее давление, МПа
ИК количественных и качественных параметров
потребления электрической энергии
- класс точности при измерении:
- активной энергии
0,2S; 0,5S по ГОСТ 31819.22-2012
1,0; 2,0 по ГОСТ 31819.21-2012
1,0; 2,0 по ГОСТ 31819.23-2012
- реактивной энергии
ИК объемного расхода (объема) и параметров газа
- диапазон измерения объемного расхода газа
при абсолютном давлении 0,1 МПа (Д
У
трубопровода
от 10 до 1300 мм), м
3
/ч
- диапазон измерений температуры газа, °С
- пределы допускаемой относительной погрешности
при измерении объемного расхода газа, %
- пределы допускаемой абсолютной погрешности при
измерении температуры газа, °С
- давление газа в трубопроводе, МПа, не более
±0,15
10
Лист № 6
Всего листов 8
Значение
±
0,05
±
5
Продолжение таблицы 6
Наименование характеристики
Пределы допускаемой относительной погрешности
измерений времени, %
Пределы допускаемой абсолютной погрешности
синхронизации времени, с/сут
_______________________
1)
Δt
Н
- наименьшая разность температур теплоносителя в прямом и обратном
трубопроводе, Δt - разность температур теплоносителя в прямом и обратном трубопроводе, G
- измеренное значение объемного расхода теплоносителя, G
Н
и G
В
- наименьшее
и наибольшее значение объемного расхода теплоносителя.
2)
по заказу потребителя.
3)
Q
min
, Q
t
, Q
max
- значения минимального, переходного, максимального объемных
расходов.
4)
Дополнительная допускаемая абсолютная погрешность при использовании
в составе ИК объема холодной и/или горячей воды счетчиков-импульсов регистраторов
«Пульсар» и/или преобразователей измерительных АДИ, не более:
±
1 вес импульса
подключенного СИ.
Значение
Таблица 7 - Основные технические характеристики
Наименование характеристики
Рабочие условия эксплуатации:
- температура окружающего воздуха,
о
С:
- для сервера и/или АРМ
- для остальных устройств
от +15 до +25
в соответствии с требованиями
эксплуатационной документации
от 30 до 80
от 84 до 106,7
- относительная влажность воздуха, %
- давление окружающего воздух, кПа
Параметры электропитания сервера и/или АРМ от
сети переменного тока:
- напряжение, В
- частота, Гц
Средний срок службы, лет
Средняя наработка на отказ, ч
от 187 до 242
50
±
1
12
75000
Знак утверждения типа
наносится на лицевую панель сервера или АРМ и титульные листы эксплуатационной документации
типографским методом.
Комплектность средства измерений
1 шт.
Количество
3
-
Таблица 8 - Комплектность средства измерений
НаименованиеОбозначение
12
Система автоматизированная
информационно-измерительная
учетно-коммерческая
«Юнивеф-ЭСКО»
Руководство по эксплуатацииРЭ 4012-001-96125700-2016
1 экз.
Лист № 7
Всего листов 8
1 экз.
-1 шт.
-
1 экз.
-
1 экз.
Продолжение таблицы 8
123
Формуляр ФО 4012-001-96125700-2016
(ФО 4012-001-11323367-2016)
Методика поверкиМП 4012-001-96125700-20171 экз.
Программное обеспечение
Univef SMART ЖКХ
Программное обеспечение
Автоматизированная система
коммерческого учета,-1 шт.
регулирования и диспетчеризации
энергопотребления «ЭСКО 3Э»
Руководство по эксплуатации на
программное обеспечение-1 экз.
Univef SMART ЖКХ
Руководство по эксплуатации
на программное обеспечение
Автоматизированная система
коммерческого учета, регулирования
идиспетчеризацииэнергопотребления
«ЭСКО 3Э»
Эксплуатационная документация на
компоненты системы
Примечание - Количество ИК и их состав определяется в соответствии с договором
поставки системы.
Поверка
осуществляется по документу МП 4012-001-96125700-2017 «Система автоматизированная
информационно-измерительная учетно-коммерческая «Юнивеф-ЭСКО». Методика поверки»,
утверждённому ЗАО КИП «МЦЭ» 25.05.2017 г.
Основные средства поверки:
- средства поверки в соответствии с документами, регламентирующими поверку средств
измерений, входящих в состав системы.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел формуляра на систему.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
автоматизированным информационно-измерительным учетно-коммерческим «Юнивеф-
ЭСКО»
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные
положения
ТУ 4012-001-96125700-2017 Система автоматизированная информационно-измерительная
учетно-коммерческая «Юнивеф-ЭСКО». Технические условия
Лист № 8
Всего листов 8
Изготовитель
Закрытое акционерное общество «Энергосервисная компания 3Э» (ЗАО «ЭСКО 3Э»)
ИНН 7714221760
Адрес: 125362, РФ, г. Москва, ул. Водников, д. 2, стр. 14
Тел.: +7 (495) 500-02-17
Web-сайт:
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Тел.: +7 (495) 491-78-12, +7 (495) 491-86-55
Web-сайт:
E-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 58575-14 | Системы пожарной автоматики | ЭЛАР-ПК | ООО Внедренческая фирма "ЭЛНА", г.Москва | 2 года | Перейти |
| 58801-14 | Системы температурного мониторинга трансформаторов арсенид-галлиевые | LumaSHIELD | Фирма "LumaSense Technologies, Inc.", США | Первичная поверка до ввода в эксплуатацию | Перейти |
| 11520-88 | Системы компьютерно-измерительные | Аксамит-А | ГП "Завод Эталон", Беларусь, г.Минск | 1 год | Перейти |
| 35281-07 | Рулетки измерительные металлические | Р50УЗК | КОПП "Контакт", Украина, г.Киев | 1 год | Перейти |
| 62384-15 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПС 330 кВ "Южная" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
