Установки многофункциональные измерительные CMC 310, CMC 430, ГРСИ 69610-17
Номер госреестра:
69610-17
Наименование СИ:
Установки многофункциональные измерительные
Обозначение типа:
CMC 310, CMC 430
Производитель:
Фирма "OMICRON electronics GmbH", Австрия
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.12.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68251
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки многофункциональные измерительные CMC 310, CMC 430
Назначение средства измерений
Установки многофункциональные измерительные CMC 310, CMC 430 (далее - установки)
предназначены для воспроизведения и измерений напряжения и силы переменного и постоянного
тока, частоты, фазового угла.
Описание средства измерений
Принцип действия установок заключается в формировании испытательных и
управляющих сигналов с заданными параметрами и измерения их величины на входе и выходе
проверяемого оборудования. Сигналы преобразуются в цифровую форму с помощью АЦП,
обрабатываются по математическим алгоритмам и результаты измерений отображаются
на графическом ЖК-дисплее внешнего ПК.
Испытательные сигналы напряжения и силы постоянного и переменного однофазных и
многофазных токов в установках формируются генераторами, построенными на 16-разрядных
ЦАП и цифровых сигнальных процессорах, что позволяет получать высокую точность во всем
рабочем диапазоне воспроизводимых амплитуд, частот и фаз.
Установки применяются при пуско-наладочных работах и комплексном техническом
обслуживании оборудования электрических подстанций.
Установки CMC 310 содержат три генератора напряжения и три генератора тока.
Установки CMC 430 содержат шесть генераторов напряжения и три генератора тока.
Все генераторы установок имеют независимое непрерывное регулирование по величине,
частоте и фазе сигнала, защищены от перегрузки, короткого замыкания, перегрева,
высоковольтных выбросов при переходных процессах в испытываемом оборудовании. Группы
выходов по напряжению (в СМС 430 две группы по напряжению) и по току гальванически
изолированы друг от друга и источника питания.
Дополнительно, с опцией программного обеспечения EnerLyzer Live, установка CMC
430 может быть дополнена измерительным устройством с 6 входами аналого-цифрового
преобразования, которые позволяют измерять напряжение и силу постоянного тока, частоту,
фазу, мощность, анализировать гармонический состав и форму переходных процессов.
Установки CMC 310 и СМС430 имеют одинаковые релейные и транзисторные выходы,
двоичные входы управления, счетчика и порогового напряжения.
Установки не имеют собственных органов управления и индикации и управляются
с помощью внешнего ПК через порты USB или Ethernet.
Установки CMC 310 могут оснащаться устройством CMControl, которое представляет
собой внешнюю панель управления и позволяет обходиться без внешнего ПК. Устройство
CMControl выпускается в двух модификациях: CMControl P - для испытания устройств защиты и
измерения, CMControl R - для испытаний реклоузеров и секционных разъединителей.
Конструктивно установки выполнены в металлических корпусах.
На лицевой панели установок CMC 310 расположены основные выходы, входы
и выключатель питания, на задней стенке - интерфейсные разъемы и гнездо низкоуровневых
двоичных выходов и входов счетчика.
На лицевой панели установок CMC 430 расположены основные выходы, входы
и выключатель питания, интерфейсные разъемы, гнездо низкоуровневых двоичных выходов
и входов счетчика и комбинированный разъем генератора.
Общий вид установок представлен на рисунках 1 - 3. Для предотвращения
несанкционированного доступа к внутренним частям приборов корпус установок пломбируется
бумажным стикером.
Лист № 2
Всего листов 7
Программное обеспечение
Установки имеют встроенное и внешнее программное обеспечение (ПО).
ВстроенноеПО(микропрограмма)-внутренняяпрограммамикропроцессора
для обеспечения нормального функционирования установок, управления интерфейсами.
Оно реализовано аппаратно и является метрологически значимым. Характеристики установок
нормированы с учетом влияния ПО. Микропрограмма заносится в запоминающее устройство
(ПЗУ) установок предприятием-изготовителем и недоступна для пользователя.
Внешнее ПО (CMControl для СМС310 и Test Universe для СМС430) позволяет
управлять процессом измерений; проводить быструю оценку и сохранять результаты
измерений; экспортировать результаты измерений в форматы XML, PDF, DOC, XLS. Внешнее
ПО не является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки)Значение
СМС 310СМС 430
Идентификационное наименование ПО- -Номер
версии (идентификационный номер ПО) Не ниже 2.50 Не ниже 2.54
Цифровой идентификатор ПО- -

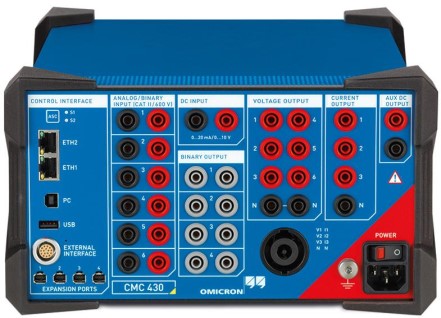

Рисунок 1 - Общий вид установок CMC 310Рисунок 2 - Общий вид установок CMC 430

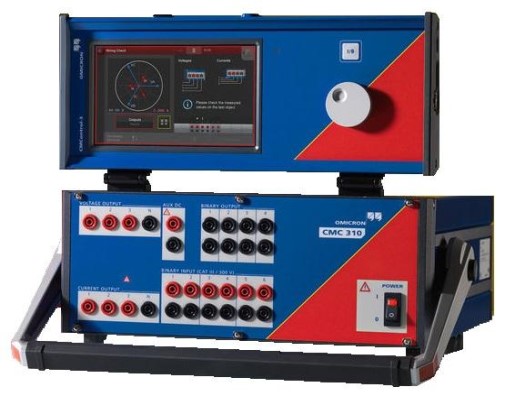

Рисунок 3 - Общий вид установок CMC 310 с
устройством CMControl
Место нанесения
знака поверки
Лист № 3
Всего листов 7
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики установок CMC 310 при воспроизведении
напряжения переменного и постоянного тока
Вид напряженияПределПределы допускаемой основной
воспроизведения, В абсолютной погрешности
воспроизведения, В
Переменного тока
1)
3-фазное300
Переменного тока
1)
1-фазное600±(8∙10
-4
∙Uв.+2∙10
-4
∙Uп.)
Постоянного тока300
Примечания
1)
- в диапазоне частот от 10 до 599 Гц;
Uв. - выходное напряжение, В;
Uп. - предел воспроизведения напряжения, В;
Температурный коэффициент 0,0025 %/°С
Таблица 3 - Метрологические характеристики установок CMC 310 при воспроизведении силы
переменного и постоянного тока
Вид токаПределПределы допускаемой основной
воспроизведения, А абсолютной погрешности
воспроизведения, А
Переменный
1)
3-фазный32
Переменный
1)
1-фазный64±(15∙10
-4
∙Iв.+5∙10
-4
∙Iп.)
Постоянный 1-фазный90
Примечания
1)
- в диапазоне частот от 10 до 599 Гц;
Iв. - выходной ток, А;
Iп. - предел воспроизведения силы тока, А;
Температурный коэффициент 0,0025 %/°С
Таблица 4 - Метрологические характеристики установок CMC 430 при воспроизведении
напряжения переменного и постоянного тока
Вид напряжения ПределПределы допускаемойПределы допускаемой
воспроиз-основной абсолютной дополнительной
ведения, Впогрешностиабсолютной погрешности
воспроизведения, В воспроизведения, В
Выходы напряжения 1, 2, 3
Переменного тока
1)
6-фазное150
Переменного тока
1)
3-фазное300±(6∙10
-4
∙Uв.+1∙10
-4
∙Uп.)±0,001∙Uв.
Переменного тока
1)
1-фазное300
Постоянного тока 1-фазное 300±(6∙10
-4
∙Uв.+1,5∙10
-4
∙Uп.) ±(0,001∙Uв.+0,0001∙Uп.)
Выходы напряжения 4, 5, 6
Переменного тока
1)
6-фазное150
Переменного тока
1)
3-фазное300±(3∙10
-4
∙Uв.+1∙10
-4
∙Uп.)±0,002∙Uв.
Переменного тока
1)
1-фазное300
Постоянного тока 1-фазное300±(1,1∙10
-4
∙Uв.+1,5∙10
-4
∙Uп.) ±(0,002∙Uв.+0,0001∙Uп.)
Примечания
1)
- в диапазоне частот от 10 до 100 Гц;
Uв. - выходное напряжение, В;
Uп. - предел воспроизведения напряжения, В
Лист № 4
Всего листов 7
Таблица 5 - Метрологические характеристики установок CMC 430 при воспроизведении силы
переменного и постоянного тока
Вид тока ПределПределы допускаемойПределы допускаемой
воспроиз-основной абсолютной дополнительной
ведения, Апогрешностиабсолютной погрешности
воспроизведения, А воспроизведения, А
Переменный
1)
3-фазный1,25
Переменный
1)
3-фазный12,5±(15∙10
-4
∙Iв.+5∙10
-4
∙Iп.)±0,0015∙Iв.
Переменный
1)
1-фазный12,5
Переменный
1)
1-фазный37,5
2)
±(45∙10
-4
∙Iв.+15∙10
-4
∙Iп.)±0,0045∙Iв.
Постоянный 1-фазный 1,25 ±(7∙10
-4
∙Iв.+1,5∙10
-4
∙Iп.) ±(0,0015∙Iв.+0,005∙Iп.)
Постоянный 1-фазный 12,5 ±(11∙10
-4
∙Iв.+1,5∙10
-4
∙Iп.) ±(0,0015∙Iв.+0,0005∙Iп.)
Постоянный 1-фазный37,5
2)
±(33∙10
-4
∙Iв.+4,5∙10
-4
∙Iп.) ±(0,0045∙Iв.+0,0015∙Iп.)
Примечания
1)
- в диапазоне частот от 10 до 100 Гц;
2)
- значение получено путем соединения отдельных каналов;
Iв. - выходной ток, А;
Iп. - предел воспроизведения силы тока, А
Таблица 6 - Метрологические характеристики установки CMC 430 при измерении
унифицированных сигналов напряжения и силы постоянного тока (вход ANALOG INPUT DC)
Физическая величина ПределПределы допускаемойПределы допускаемой
измеренийосновной абсолютной дополнительной
погрешности измерений абсолютной погрешности
измерений
10 мВ±(0,07∙Uи.+0,16∙Uп.)±(0,001∙Uи.+0,002∙Uп.)
Напряжение постоянного100 мВ±(0,06∙Uи.+0,04∙Uп.)±(0,001∙Uи.+0,001∙Uп.)
тока 1 В±(0,04∙Uи.+0,02∙Uп.) ±(0,001∙Uи.+0,0003∙Uп.)
10 В±(0,04∙Uи.+0,01∙Uп.)±(0,001∙Uи.+0,0003∙Uп.)
1 мА
Сила постоянного тока
20 мА
±(0,05∙Iи.+0,02∙Iп.)±(0,001∙Iи.+0,0003∙Iп.)
Примечания
Uи. - измеренное напряжение, В;
Uп. - предел измерений напряжения, В;
Iи. - измеренная сила тока, мА;
Iп. - предел измерений силы тока, мА
Частота от 10 Гц до 10 кГц
Таблица 7 - Метрологические характеристики установок CMC 430 при измерении напряжения
переменного тока по многофункциональным входам
Физическая величина ПределПределы допускаемойПределы допускаемой
измерений основной абсолютной дополнительной
погрешностиабсолютной погрешности
измерений измерений
Напряжение переменного тока.
0,01 В±(0,3∙Uи.+0,08∙Uп.)±0,0015∙Uи.
Частота от 10 Гц до 1 кГц
Напряжение переменного тока.
0,1 В±(0,18∙Uи.+0,08∙Uп.)±0,0015∙Uи.
Частота от 10 Гц до 1 кГц100 В
Напряжение переменного тока.1; 10;
±(0,11∙Uи.+0,04∙Uп.)±0,0015∙Uи.
Лист № 5
Всего листов 7
±(0,13∙Uи.+0,05∙Uп.)
±0,0015∙Uи.
Продолжение таблицы 7
Физическая величина Предел
измерений
Пределы допускаемой
основной абсолютной
погрешности
измерений
Пределы допускаемой
дополнительной
абсолютной погрешности
измерений
600 В
Напряжение переменного тока.
Частота от 10 Гц до 1 кГц
Примечания
Uи. - измеренное значение напряжения, В;
Uп. - предел измерений напряжения, В.
Таблица 8 - Метрологические характеристики установок CMC 310 и CMC 430 при
воспроизведении напряжения постоянного тока по дополнительному выходу
Физическая величинаПределПределы допускаемой абсолютной
воспроизведения, В погрешности воспроизведения, В
Напряжение постоянного тока264±0,05∙Uв.
Примечание - Uв. - выходное напряжение, В
сигнала
Таблица 9 - Метрологические характеристики установки CMC 310 при воспроизведении
частоты и фазового угла
Физическая величинаДиапазонПределы допускаемой абсолютной
воспроизведения погрешности воспроизведения
Частота синусоидального
от 10 до
599 Гц±0,5∙10
-6
Г
ц
Фазовый угол±360 градусов±0,2
1)
градуса
Примечание -
1)
- погрешность нормирована для частоты 50/60 Гц
сигнала
Таблица 10 - Метрологические характеристики установки CMC 430 при воспроизведении
частоты и фазового угла
Физическая величинаДиапазонПределы допускаемой абсолютной
воспроизведения погрешности воспроизведения
Частота синусоидального
от 0 до
1000 Гц±4,6∙10
-6
Г
ц
Фазовый угол±360 градусов±0,2
1)
градуса
Примечание -
1)
- погрешность нормирована для частоты 50/60 Гц
Значение
от 100 до 240
от 45 до 65
343×145×390
270×150×380
13,1
8,7
Таблица 11 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры (ширина×высота×глубина), мм:
- установки CMC 310
- установки CMC 430
Масса, кг:
- установки CMC 310
- установки CMC 430
Нормальные условия измерений:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %
от +18 до +28
до 80
Лист № 6
Всего листов 7
Значение
от 0 до +50
до 95 без конденсации
Продолжение таблицы 11
Наименование характеристики
Рабочие условия измерений для установок CMC 310:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %
Рабочие условия измерений для установок CMC 430:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %
от -25 до +50
до 95 без конденсации
Знак утверждения типа
наносится на лицевую панель установок способом наклейки и на титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
Таблица 12 - Комплектность средства измерений
Наименование
Установка многофункциональная измерительная
Комплект соединительных проводов
Кабель для соединения с ПК
Сумка для переноски
DVD-диск с ПО Test Universe для СМС430
DVD-диск с ПО CMControl для СМС310
Руководство по эксплуатации
Методика поверки
Обозначение
CMC 310 или CMC 430
-
-
-
-
-
-
-
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 69610-17 «Установки многофункциональные измерительные
CMC 310, CMC 430. Методика поверки», утвержденному ООО «ИЦРМ» 16.10.2017 г.
Основные средства поверки: мультиметр цифровой прецизионный Fluke 8508A
(регистрационный номер в Федеральном информационном фонде № 25984-14); шунт токовый
АКИП-7501 (регистрационный номер в Федеральном информационном фонде № 49121-12);
прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1КМ
(регистрационный номер в Федеральном информационном фонде № 52854-13); частотомер
универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде
№ 41567-09); калибратор многофункциональный Fluke 5520A (регистрационный номер в
Федеральном информационном фонде № 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса установок.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установкам многофунк-
циональным измерительным CMC 310, CMC 430
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний
Лист № 7
Всего листов 7
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1∙10
-2
до 2∙10
9
Гц
ГОСТ 8.027-2001ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений
силы переменного электрического тока от 1∙10
-8
до 100 А в диапазоне частот от 1∙10
-1
до 1∙10
6
Гц
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне от 1∙10
-16
до 30 А
Изготовитель
Фирма «OMICRON electronics GmbH», Австрия
Адрес: Oberes Ried 1, 6833 Klaus, Austria
Телефон (факс): +43-5523-507-0 (+43-5523-507-999)
Web-сайт:
Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«ЭКРА» (ООО НПП «ЭКРА»)
ИНН 2126001172
Адрес: 428020, Чувашская Республика, г. Чебоксары, пр. И.Я. Яковлева, д. 3, помещение 541
Телефон (факс): +7(8352) 22-01-10, 22-01-30 (+7(8352) 22-01-10)
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области
метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 21551-01 | Установки пикнометрические | Нет данных | Фирма "H&D Fitzgerald Ltd.", Великобритания | 1 год | Перейти |
| 17335-03 | Скобы измерительные | 4150-D | ООО "ИПФ "Робокон", г.Москва | 1 год | Перейти |
| 18426-05 | Преобразователи измерительные электропневматические | ТЕIР 11 | Фирма "ABB Automation Products GmbH", Германия | 1 год | Перейти |
| 15575-96 | Преобразователи измерительные переменного тока | Е854/1М | ООО "НПП "Алекто", г.Омск | 1 год | Перейти |
| 59166-14 | Преобразователи измерительные мощности | AD-LU 410 GA, AD-LU 420 GA | Фирма "ADAMCZEWSKI, Elektronische Messtechnik GmbH", Германия | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
