Камеры инфракрасные FLIR T1020, FLIR T1030sc, ГРСИ 69555-17
Номер госреестра:
69555-17
Наименование СИ:
Камеры инфракрасные
Обозначение типа:
FLIR T1020, FLIR T1030sc
Производитель:
Фирма "FLIR Systems AB", Швеция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.12.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68196
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Камеры инфракрасные FLIR T1020, FLIR T1030sc
Назначение средства измерений
Инфракрасные камеры FLIR T1020, FLIR T1030sc предназначены для неконтактных
измерений пространственного распределения температуры поверхностей объектов по их
собственному тепловому излучению и отображения этого распределения на экране ЖК-дисплея.
Описание средства измерений
Инфракрасные камеры FLIR T1020, FLIR T1030sc являются оптико-электронными
измерительнымиприборами,принципдействиякоторыхоснованнафиксировании
инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого
объекта. Через оптическую систему на приёмник, представляющий собой неохлаждаемую
микроболометрическую матрицу, фокусируется инфракрасное (тепловое) электромагнитное
излучение.Далее инфракрасное(тепловое)электромагнитноеизлучение посредством
электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической
обработки отображается в виде термограммы на ЖК-дисплее.
Термограммапредставляетсобойспектрозональнуюкартину,отображающую
распределение температуры на поверхности объекта или на границе разделения различных
сред. Измерение температуры осуществляется в любой точке термограммы, значение
температуры отображается в цифровой форме. При этом размеры отображаемой поверхности
объекта на термограмме определяются угловым полем зрения инфракрасной камеры.
В инфракрасных камерах FLIR T1020, FLIR T1030sc предусмотрена возможность
установки значения излучательной способности объекта, отличаются инфракрасные камеры
FLIR T1020, FLIR T1030sc техническими характеристиками.

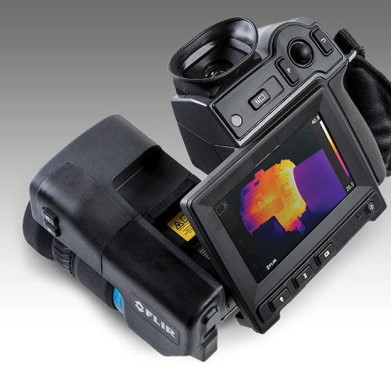

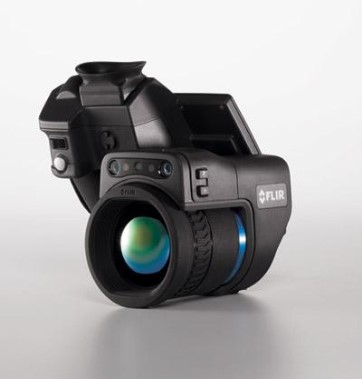

Рисунок 1 - Общий вид средства измерений
Корпус состоит из нескольких частей, соединенных пластиковыми защелками. Для
исключения возможности непреднамеренных и преднамеренных изменений измерительной
информации и для предотвращения несанкционированного доступа, при вскрытии корпуса
пластиковые защелки ломаются. Общийвидсредстваизмеренийпредставленнарисунке 1.
Место нанесения знака
утверждения типа
Лист № 2
Всего листов 4
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при
изготовлении прибора и не имеет возможности к считыванию и модификации.
Конструкция инфракрасных камер FLIR T1020, FLIR T1030sc исключает возможность
несанкционированного влияния на ПО и измерительную информацию. Уровень защиты
встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
FLIR T1020FLIR T1030sc
Идентификационные данные (признаки) Значение
Идентификационное наименование ПОAppkit
Номер версии (идентификационный номер) ПО V1.0.28 не ниже
Цифровой идентификатор ПО -
Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и
предназначено для подключения инфракрасных камер FLIR T1020, FLIR T1030sc к ПК с целью
копирования термограмм, визуализации, сохранения и обработки.
Метрологические и технические характеристики
приведены в таблице 2 и таблице 3.
Диапазон измерений температуры,
°
С
±1
±2
±2
Таблица 2 - Метрологические характеристики
Наименование характеристики
FLIR T1020FLIR 1030sc
Значение
Диапазон 1:
от -40 до +150
Диапазон 2:
от 0 до +650
Диапазон 3:
от +300 до +2000
0,1
±2
±1
Дискретность отображения температуры,
°
С:
Пределы допускаемой абсолютной
погрешности измерений температуры,
°
С,
для Диапазона 1:
- от - 40 до + 5
°
С trial.
- св. + 5 до + 100
°
С включ.
Пределы допускаемой относительной
погрешности измерений температуры, %,
для Диапазона 1
св. + 100 до + 150
°
С
Пределы допускаемой абсолютной
погрешности измерений температуры,
°
С,
для Диапазона 2
от 0 до + 100
°
С включ.
Пределы допускаемой относительной
погрешности измерений температуры, %,
для Диапазона 2 и Диапазона 3
св. + 100
°
С
Порог температурной
чувствительности (при + 30
°
С),
°
С, не более
Угол поля зрения, не менее, …
°
0,02
12×9, 28×21, 45×34
Лист № 3
Всего листов 4
от -15 до +50
до 95
от -40 до +70
Таблица 3 - Основные технические характеристики
FLIR T1020 FLIR 1030sc
Значение
1024×768
от 7,5 до 14
7,2
167,2×204,5×188,3
2,1
Наименование характеристики
Разрешение ИК-детектора, пиксели
Спектральный диапазон, мкм
Напряжение питание, В, не более
Габаритные размеры, мм, не более
Масса с аккумулятором, кг, не более
Рабочие условия применения:
- температура окружающей среды,
°
С
- относительная влажность, при температуре
от +25 до +40
°
С, %
Диапазон температуры хранения
и транспортирования,
°
С
Срок службы, год
2
Знак утверждения типа
наносится типографским способом на титульный лист руководства пользователя и корпуса
инфракрасных камер FLIR T1020, FLIR T1030sc согласно рисунку 1.
Комплектность средства измерений
приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Инфракрасная камера FLIR T1020, FLIR 1030sc
Аккумулятор
Зарядное устройство для аккумулятора
Гарнитура Bluetooth
Сертификат калибровки
FLIR Tools+ лицензионная карта
Жесткий транспортировочный футляр
Кабель HDMI- HDMI
Крышка объектива
Карта памяти
Шейный ремешок
Блок питания несколькими вилками
Руководство пользователя
Кабель USB, стандарт А - Micro-В
Методика поверкиРТ-МП-3464-442-2017
Количество
1 шт. (модификация
по заказу)
2 шт.
1 шт.
1 шт.
1 экз.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 шт.
1 экз.
Поверка
осуществляется по документу РТ-МП-3464-442-2017 «ГСИ. Инфракрасные камеры FLIR T1020,
FLIR T1030sc. Методика поверки», утверждённому ФБУ «Ростест-Москва» 08 июня 2017 г.
Основные средства поверки:
- эталонный излучатель - протяжённое чёрное тело ПЧТ 540/40/100, 2 разряда
по ГОСТ Р 8.558-2009, в диапазоне от плюс 30 до плюс 95
°
С; тепловой тест-объект с переменной
щелью и тепловой тест-объект с метками, излучательная способность не менее 0,96; поворотный
столик, точность задания угла 1
°
; измерительная линейка, длина 500 мм, ц.д. 1 мм;
Лист № 4
Всего листов 4
- эталонные источники излучения в виде моделей черного тела 1 разряда
по ГОСТ Р 8.558-2009 в диапазоне от плюс 5 до плюс 150
°
С.
- эталонный пирометр полного и частичного излучения 1 разряда по ГОСТ Р 8.558-2009
в диапазоне от плюс 5 до плюс 150
°
С.
- эталонные источники излучения в виде моделей черного тела 2 разряда
по ГОСТ Р 8.558-2009 в диапазоне от минус 40 до плюс 2000
°
С 2 разряда.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к камерам
инфракрасным FLIR T1020, T1030sc
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки
Техническая документация изготовителя «FLIR Systems AB»
Изготовитель
Фирма «FLIR Systems AB», Швеция
Адрес: 7376, 187 15 Täby, Sweden
Тел.: +46 8 753 25 00
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «ФЛИР Коммершиал Системз» (ООО «ФЛИР»)
Адрес: 115114, Москва, 1-й Кожевнический пер., д. 6, стр. 1
Тел.: (495) 669-70-72
Web-сайт:
Е-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г.Москва, Нахимовский проспект, 31
Тел.: (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.310639 выдан 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
