Номер госреестра:
69554-17
Наименование СИ:
Счетчики холодной воды крыльчатые
Обозначение типа:
LXS
Производитель:
Фирма "Shandong’s Linyi Silver Stainless Steel Meter Manufacturing Co., Ltd.", Китай
Межповерочный интервал:
6 месяцев
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.12.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68195
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики холодной воды крыльчатые LXS
Назначение средства измерений
Счетчики холодной воды крыльчатые LXS (далее - счетчики) предназначены
для измерений объема холодной воды, протекающей по трубопроводу.
Описание средства измерений
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки,
вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки
пропорционально объему воды, протекающей через счетчик.
Счетчики состоят из проточной части, в которой расположена крыльчатка, счетного
механизма и индикаторного устройства. Вода подается во входной патрубок проточной части
счетчика, проходит через сетчатый фильтр, поступает на крыльчатку и выходит через выходной
патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение
на индикаторном устройстве, выраженное в единицах измерения объема.
Счетчики являются одноструйными и мокроходными. Вода поступает на крыльчатку
счетчика с одной стороны через единственное входное отверстие. Счетчики невосприимчивы к
воздействию магнитных полей, так как в их конструкции отсутствует магнитная муфта,
т.е. реализована прямая кинематическая связь крыльчатки со счетным механизмом.
Индикаторные устройства счетчиков имеют ролики с цифрами и стрелочные шкалы,
для указания значений измеренного объема, а также сигнальную звездочку.
Счетчики выпускаются в следующих модификациях - LXS-DN15E и LXS-DN25E,
которые отличаются диаметром условного прохода.
Общий вид счетчиков и их индикаторные устройства представлены на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 1.
Защита от внесения несанкционированных изменений в конструкцию счетчика
обеспечивается установкой пломбы завода-изготовителя и пломбы с нанесенным знаком
поверки на контровочных проволоках, пропущенных через отверстия на корпусе счетчика и его
крышке.

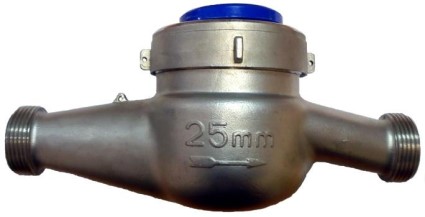

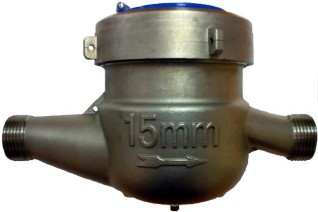

а) модификация LXS-DN15E; б) модификация LXS-DN25E
Рисунок 1 - Общий вид счетчиков
а)б)
Место установки
контровочных
проволок с
пломбами
Место установки
контровочных
проволок с
пломбами
Лист № 2
Всего листов 4

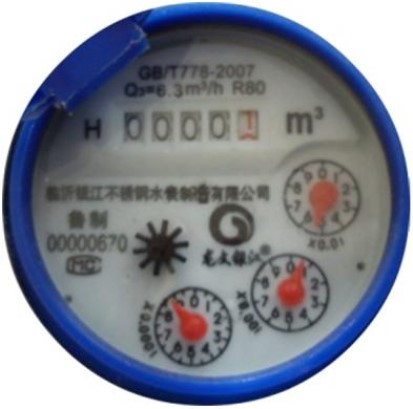

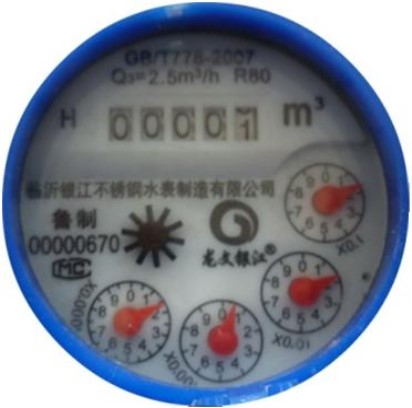

а)б)
а) модификация LXS-DN15E; б) модификация LXS-DN25E
Рисунок 2 - Индикаторные устройства счетчиков
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диаметр условного прохода, мм
Минимальный расход Q
min,
м
3
/ч
Переходный расход Q
t,
м
3
/ч
Номинальный расход Q
n,
м
3
/ч
Максимальный расход Q
max,
м
3
/ч
Порог чувствительности, м
3
/ч
Значение
LXS-DN15E LXS-DN25E
15 25
0,0310,079
0,0500,126
2,5006,300
3,1257,875
0,0310,079
Пределы допускаемой относительной погрешности измерений
объёма в диапазонах расходов, %:
-
Q
min
≤ Q < Q
t
-
Q
t
≤ Q ≤ Q
max
Минимальная цена деления индикаторного устройства, м
3
+
7 +
5
±4 ±2
0,00005
Таблица 2 - Основные технические характеристики
Наименование характеристики
Измеряемая среда
Максимальное рабочее давление, МПа
Потеря давления при максимальном расходе, МПа, не более
Диапазон температур измеряемой среды, °С
Емкость индикаторного устройства, м
3
Значение
LXS-DN15E LXS-DN25E
вода питьевая
по СанПиН 2.1.4.1074-2001
1,6
0,1
от 0 до +45
99999,999959999,99995
Лист № 3
Всего листов 4
от 0 до +45
от 5 до 95
от 90 до 110
Продолжение таблицы 2
Наименование характеристики
Значение
LXS-DN15ELXS-DN25E
110120
100105
170230
260350
&fraq34;1&fraq14;
4,335,16
Габаритные размеры счетчиков, мм, не более:
-
высота
-
ширина
-
длина (без присоединителей)
-
длина (с присоединителями)
Номинальный диаметр резьбового соединения на корпусе
счетчика, дюйм
Масса, кг, не более
Условия эксплуатации:
-
температура окружающей среды, ºС
-
относительная влажность воздуха (без конденсации влаги), %
-
атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
12
9000
Знак утверждения типа
наноситсянамаркировочнуютабличкусчетчикаметодомхимическоготравления
и на титульный лист паспорта типографским способом.
Комплектность средства измерений
Обозначение
--
МП 282-17
--
Количество
1 шт.
1 экз.
1 экз.
1 компл.
1 шт.
Таблица 3 - Комплектность средства измерений
Наименование
Счетчик холодной воды крыльчатый LXS
Паспорт
Методика поверки
*
Комплект монтажных частей
**
Упаковка
______________________
*
- на партию;
**
- поставляется по отдельному заказу.
Поверка
осуществляется по документу МП 282-17 «ГСИ. Счетчики холодной воды крыльчатые LXS.
Методика поверки», утвержденному ФБУ «Томский ЦСМ» 28.08.2017 г.
Основные средства поверки:
рабочий эталон единицы объемного расхода 2-го разряда по ГОСТ 8.510-2002 (установка
поверочная проливная Томь-3, регистрационный номер в Федеральном информационном фонде
по обеспечению единства измерений 29114-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится методом давления на свинцовую (пластмассовую) пломбу,
установленную на контровочной проволоке, пропущенной через отверстия на крышке
и на корпусе счетчика (рисунок 1). Знак поверки также наносится на свидетельство о поверке
или в паспорт методом наклеивания.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к счетчикам
холодной воды крыльчатым LXS
ГОСТ 8.510-2002 ГСИ. Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация изготовителя
Изготовитель
Shandong’s Linyi Silver Stainless Steel Meter Manufacturing Co.,Ltd, Китай
Адрес: Китай, г. Линьи, зона освоения новых высоких технологий, научно-технический
предпринимательский парк, корп. D, эт. 4 Восточный, цех №2
Телефон: +86 (0539) 8288390, факс: +86 (0539) 8288380
Web-сайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: Россия, 634012, Томская обл., г. Томск, ул. Косарева, д.17-а
Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, голосовой портал: (3822) 71-37-17
Web-сайт: tomskcsm.ru, томскцсм.рф
E-mail:
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
