Приложение к свидетельству № 68194
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра серии АКИП-4205
Назначение средства измерений
Анализаторы спектра серии АКИП-4205 (далее - анализаторы) предназначены
для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов.
Описание средства измерений
Принцип работы анализаторов основан на гетеродинном преобразовании входного
высокочастотного сигнала в сигнал промежуточной частоты и последующей его обработке с
помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы
работают под управлением встроенного микропроцессора и обеспечивают проведение
автоматических измерений частотных и амплитудных параметров спектра сигналов.
Дополнительно с помощью встроенного следящего генератора возможно автоматическое
измерение амплитудно-частотных характеристик четырехполюсников. Полученные на приборах
спектрограммы могут быть записаны в различных форматах во внутреннюю память,
на внешний носитель, а также переданы на компьютер через интерфейс.
Серия анализаторов АКИП-4205 состоит из двух модификаций - АКИП-4205/1
и АКИП-4205/2, отличающихся верхней границей диапазона частот.
Конструктивно анализаторы выполнены в виде настольного моноблока, объединяющего
в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор.
Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную,
так и дистанционно от внешнего компьютера.
Для предотвращения несанкционированного доступа предусмотрена пломбировка
в виде наклейки, закрывающей стык панелей корпуса анализаторов спектра.
Внешний вид анализаторов, место нанесения знака утверждения типа и схема
пломбировки от несанкционированного доступа приведены на рисунке 1.
Программное обеспечение
Анализаторы работают под управлением закрытого от пользователя программного
обеспечения.
Программное обеспечение (ПО) предназначено только для работы с анализаторами
спектра и не может быть использовано отдельно от измерительно-вычислительной платформы
этих анализаторов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Значение
SW1
не ниже 1.1.0.0
Лист № 2
Всего листов 7

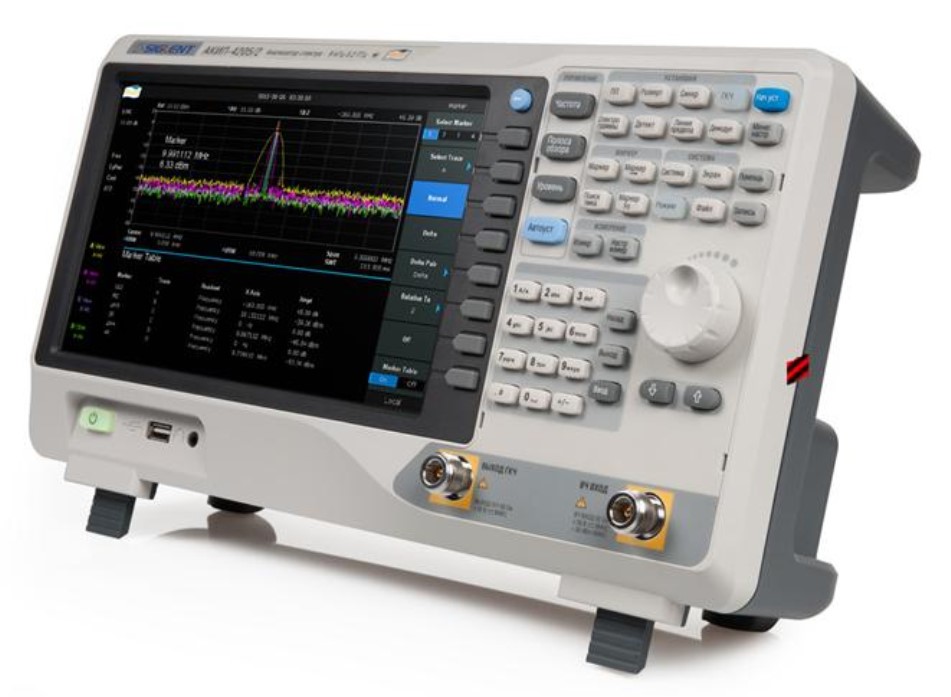

Рисунок 1 - Внешний вид анализаторов, место нанесения знака утверждения типа (А) и схема
пломбировки от несанкционированного доступа (Б)
А
Б
Лист № 3
Всего листов 7
Метрологические и технические характеристики
представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики анализаторов
Наименование характеристикЗначения характеристик
12
Диапазон частот, Гц
модификация АКИП-4205/1 от 9·10
3
до 2,1·10
9
модификация АКИП-4205/2 от 9·10
3
до 3,2·10
9
10
Номинальное значение частоты опорного
генератора, МГц
Пределы допускаемой относительной погрешности
±
(1·10
-6
+ 5·10
-7
· N),
частоты опорного генератора
где N - количество лет после выпуска
из производства
Пределы допускаемой абсолютной погрешности
±
(δ
0
·f + 1),
измерений частоты встроенным частотомером, Гц
где δ
0
- относите
л
ь
н
ая погр
е
шность
частоты опорного генератора,
f - измеренное значение частоты, Гц
Полоса обзора, Гц
модификация АКИП-4205/1 0, от 100 до 2,1·10
9
модификация АКИП-4205/2 0, от 100 до 3,2·10
9
от 10 до 1·10 (с шагом 1-3-10)
4,8
-6 дБ, Гц (опция)
Уровень фазовых шумов на частоте 1 ГГц
относительно уровня несущей, приведенный
к полосе 1 Гц, не более, дБ/Гц
1)
при отстройке 10 кГц относительно несущей-95
при отстройке 100 кГц относительно несущей-96
при отстройке 1 МГц относительно несущей -115
Диапазон перестройки полосы пропускания
6
фильтров ПЧ по уровню -3 дБ, Гц
Коэффициент прямоугольности фильтров ПЧ
по уровням -60 дБ и -3 дБ, не более
Пределы допускаемой относительной погрешности
полос пропускания фильтров ПЧ по уровню -3 дБ,
±
5
%
Полоса пропускания фильтров ПЧ ЭМС по уровню
200, 9·10
3
, 120·10
3
Пределы допускаемой относительной погрешности
полос пропускания фильтров ПЧ ЭМС по
±
5
уровню -6 дБ, %
Диапазон перестройки полос видеофильтра, Гцот 1 до 3·10
6
(шаг 1-3-10)
Максимальный входной уровень сигнала, дБм
2)
+30
Максимальная постоянная составляющая, В ±50
Диапазон измеряемых уровней мощности
с выключенным предусилителем, дБм
в полосе от 100 кГц до 1 МГцот среднего уровня шумов до +10
в полосе частот св. 1 МГцот среднего уровня шумов до +20
Примечания
1) Нормируется при температуре окружающего воздуха от +20 до +30 °С
2) Здесь и далее дБм - уровень мощности в дБ относительно 1 мВт
Лист № 4
Всего листов 7
Продолжение таблицы 2
12
Пределы допускаемой абсолютной погрешности
измерений уровня сигнала на частоте 50 МГц, дБ
3)
при уровне сигнала -20 дБм с выключенным
предусилителем±0,4
при уровне сигнала -40 дБм с включенным
предусилителем±0,5
±0,15
1
Параметры нормируются при следующих условиях:
полоса пропускания 1 кГц, полоса видеофильтра 1 кГц,
полоса обзора 10 кГц, ослабление входного
аттенюатора 20 дБ
Пределы допускаемой абсолютной погрешности
измерений уровня сигнала из-за нелинейности
логарифмической шкалы при частоте сигнала > 1 МГц,±0,5
опорном уровне и уровнях сигнала на входе от 0 до
-50 дБм, дБ
Неравномерность амплитудно-частотной
характеристики относительно уровня сигнала на
частоте 50 МГц, дБ
3)
с выключенным предусилителем ±0,6
с включенным предусилителем ±0,8
Диапазон установки опорного уровня, дБот -100 до +30
Пределы допускаемой абсолютной погрешности
измерений уровня сигнала из-за переключения полосы
пропускания относительно установленной полосы
пропускания 10 кГц, дБ
Диапазон ослаблений внутреннего аттенюатора, дБот 0 до 51
Шаг перестройки ослаблений внутреннего аттенюатора,
дБ
Пределы допускаемой абсолютной погрешности
измерений уровня сигнала из-за переключения±0,5
входного аттенюатора (относительно 20 дБ), дБ
3)
Средний уровень собственных шумов, дБм, не более
3)
Параметры нормируются при следующих условиях:
аттенюатор 0 дБ, полоса пропускания 10 Гц, полоса
видеофильтра 10 Гц, полоса обзора 500 Гц, опорный
уровень -60 дБ относительно 1 мВт, усреднение > 50
С выключенным предусилителем в полосе частот:
от 9 кГц до 100 кГц-100
св. 100 кГц до 1 МГц -97
св. 1 МГц до 10 МГц-122
св. 10 МГц до 200 МГц-127
св. 200 МГц до 2,1 ГГц-125
св. 2,1 ГГц до 3,2 ГГц (только для модификации-116
АКИП-4205/2)
Примечание
3) Нормируется при температуре окружающего воздуха от +20 до +30 °С
Лист № 5
Всего листов 7
Продолжение таблицы 2
12
С включенным предусилителем в полосе частот:
от 9 кГц до 100 кГц-107
св. 100 кГц до 1 МГц-122
св. 1 МГц до 10 МГц-138
св. 10 МГц до 200 МГц-146
св. 200 МГц до 2,1 ГГц-145
св. 2,1 ГГц до 3,2 ГГц (только для модификации-135
АКИП-4205/2)
Уровень гармонических искажений 2-го порядка
относительно уровня несущей при уровне сигнала
на смесителе -30 дБ относительно 1 мВт, в полосе
от 50 МГц до собственной полосы пропускания,
при ослаблении 0 дБ, и выключенном
предусилителе, дБ, не более
4)
- 65
+10
Точка пересечения 3-го порядка (TOI) при уровне
сигналов на смесителе -20 дБм, при ослаблении
внутреннего аттенюатора 0 дБ и выключенном
предусилителе, дБ, не менее
4)
Входное сопротивление анализатора, Ом50
Разъем СВЧ входаN-тип «розетка»
Рабочие условия эксплуатации
- температура окружающего воздуха, °Сот 0 до +50
- относительная влажность воздуха, %, не более
при температуре от 0 до +30 °С95
при температуре св. +30 до +50 °С75
Масса, кг, не более 4,6
Габаритные размеры, мм (ширина
´
высота
´
глубина)393
´
207
´
117
Напряжение питания от сети переменного тока, В
при частоте от 45 до 63 Гцот 100 до 120
при частоте 360 до 440 Гцот 200 до 240
Потребляемая мощность, Вт, не более 30
Время прогрева, мин 30
Следящий генератор (опция)
Диапазон частот следящего генератора, в
зависимости от модели, Гц
модификация АКИП-4205/1 от 100·10
3
до 2,1·10
9
,
модификация АКИП-4205/2 от 100·10
3
до 3,2·10
9
от -20 до 0
Диапазон уровней следящего генератора
относительно 1 мВт, дБ
Неравномерность АЧХ, дБ
±
3
Выходное сопротивление следящего генератора, Ом 50
Разъем СВЧ входаN-тип «розетка»
Примечание
4) Нормируется при температуре окружающего воздуха от +20 до +30 °С
Знак утверждения типа
наносится на лицевую панель анализаторов в виде наклейки и типографским способом
на титульный лист технической документации.
Лист № 6
Всего листов 7
Комплектность средства измерений
Комплектность анализаторов серии АКИП-4205 приведена в таблице 3.
Таблица 3 - Комплектность анализаторов
Наименование и обозначение
Анализатор спектра
Сетевой кабель
Руководство по эксплуатации
Методика поверки ПР-12-2017МП
Количество, шт.
1
1
1
1
Поверка
осуществляется по документу ПР-12-2017МП «Анализаторы спектра серии АКИП-4205.
Методика поверки», утвержденному АО «ПриСТ» 29 августа 2017 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 9640A-LPNX (Госреестр № 55872-13);
- частотомер универсальный CNT-90 (Госреестр № 41567-09);
- генератор сигналов N5181A (Госреестр № 37154-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
спектра серии АКИП-4205
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
Техническая документация изготовителя «SIGLENT TECHNOLOGIES CO., LTD.».
Изготовитель
«SIGLENT TECHNOLOGIES CO., LTD.», Китай
3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao’an District, Shen Zhen,
China
Tel: +86 755 3661 5186
Fax: +86 755 3359 1582
Web-сайт:
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «Trial»)
Адрес: 119071, город Москва, проезд Донской 2-й, дом 10, строение 4, комната 31
Тел./факс: +7(495) 777-55-91 / +7(495) 633-85-02
Web-сайт:
Лист № 7
Всего листов 7
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Тел. +7(495) 777-55-91
Факс +7(495) 640-30-23
E-mail:
Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.312058 от 02.02.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
